Кафедра нарисної геометрії та інженерної графіки

МЕТОДИЧНІ ВКАЗІВКИ

до виконання семестрових завдань з курсу

«Нарисна геометрія, інженерна та комп’ютерна графіка»

мовою AutoCAD

(для студентів усіх спеціальностей)

Рекомендовано

на засіданні кафедри НГ і ІГ

Протокол №     від

Затверджено

на засіданні метод ради Донату

Протокол №    від

Алчевськ, 2007


УДК 62.74

Методичні вказівки до виконання семестрових завдань з нарисної геометрії мовою AutoCAD (для студентів всіх спеціальностей) / Укл. Черних О.А., Сова І.О. – Алчевськ, ДонДТУ, 2007.-62 с.

Призначені для самостійної роботи студентів усіх фахів денної та заочної форми навчання для виконання семестрових завдань з нарисної геометрії з використанням AutoCAD.

Викладені необхідні матеріали до виконання завдань, наведено список рекомендованої літератури.

Укладачі:

О.А.Черних, доц.

І.О. Сова, асист.

Відповідальний за випуск

О.А.Черних, доц.

Содержание

Задание 1                                                                                 4

Задание 2                                                                                 9

Задание 3                                                                                 15

Задание 4                                                                                 22

Задание 5                                                                                 30

Задание 6                                                                                 40

Задание 7                                                                                 45

Задание 8                                                                                 51

Задание 9                                                                                 57

Список рекомендованной литературы                                  62


Задание №1

Дано: Две проекции многогранника.

Построить: Третью проекцию и изометрию этого многогранника.

Решение: По двум данным проекциям построить трехмерную модель многогранника с помощью панели инструментов SOLIDS и SURFACE. Затем установить 4 видовых окна, изображения в которых будут соответствовать горизонтальной, фронтальной и профильной проекциям многогранника и его аксонометрической проекции. С помощью конструктивных линий показать связи между проекциями. Проставить размеры.

Рисунок 1 – Пример выполнения задания №1

Пошаговое решение задачи представлено на слайдах см. здесь.

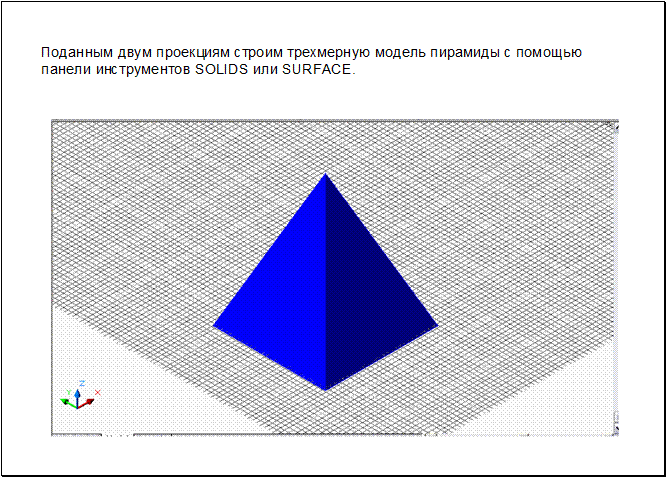

Слайд 1

Слайд 2


Слайд 3

Слайд 4

Слайд 5


Таблица 1 – Варианты к заданию 1


Задание №2

Дано:  Точки А (130, 10, 0), В (70, 10, 20), С (155, 45, 35) и К (75, 65, 40).

Построить: Наклонную призму с параллельными основаниями по координатам вершин основания А, В, С, направлению бокового ребра АК и натуральной величине его, равной 100 мм. Определить углы наклона ребра АК к плоскостям проекций. Установить видимость.

Решение:

1.Соединим последовательно точки А, В и С и получим основание призмы ABCDEF.

2.Так как точка К лежит на боковом ребре AD, соединяем точки А и К прямой линией, одновременно задавая ей длину бокового ребра, равную 100мм. Конец полученного отрезка представляет собой вершину D призмы.

3.Через т. D строим второе основание призмы - DEF, параллельное основанию АВС.

4.Прямыми, параллельными AD, соединим точки B и E, C и F.

5.Задаем боковые грани призмы отсеками плоскостей и получим  наклонную призму ABCDEF.

6.Определяем углы наклона ребра АК к плоскостям проекций.

Рисунок 2 – Пример выполнения задания  №2

Пошаговое решение задачи представлено на слайдах см. здесь.


Слайд 1

Слайд 2

Слайд 3

Слайд 4


Слайд 5

Слайд 6
