Установить курсор на порт > [Z] > [F] > окно «Сигнал из ПЗУ» > окно «ОТС» выбрать частоту, например, 800 Гц или 400 Гц.

·  Выключить генератор:

Установить курсор на порт > выключить/включить (или включить/выключить) порт.

V.  Терминал управления коммутационной станцией NECM100MX

1.  Назначение, состав и функции терминала управления

Возможно два вида управления коммутационными станциями:

1)  Сетевое (основное, из центра управления).

2)  Локальное (аварийное, на любой станции сети).

Сетевое  управление  возможно  при  подключении  терминала  управления  через  внешний  модем  и  производится  путем  коммутируемого  соединения  со  встроенным  модемом  центральных  процессоров  каждой  станции  сети. Используется подключение через модем. Внешний модем подключается к порту  платы аналоговых абонентских линий LC (на кроссе) и к CОМ-порту  персонального компьютера (прямым RS-кабелем) (рисунок 1.1).

При этом состав терминала управления:

–  Персональный компьютер (требования к ПК перечислены в ч. I),

–  Внешний модем ZyXEL U-1496Е,

–  ПО управления (см. п. 2), инсталлированные на ПК,

–  Кабель RS-232 для подключения ПК к модему,

–  Кабель (1-парный) для подключения модема к аналоговому порту кросса.

Выполняются следующие функции:

–  Соединение с любой коммутационной станцией NEC M100MX сети,

–  Сбор и анализ аварийных сообщений,

–  Настройка параметров коммутационных станций NEC M100MX,

–  Загрузка и сохранение конфигураций коммутационных станций NEC M100MX.




Рисунок 1.1

Локальное управление позволяет управлять одной  коммутационной станцией. Осуществляется:

·  при подключении терминала управления напрямую к RS-порту центрального  процессора;

Схема подключения показана на рисунке 1.2. Персональный компьютер через  СОМ-порт при помощи специальных кабелей (перечислены на рисунке 1.2)  подключается к порту RS0 центрального процессора МР.

Внимание!

·  Все подключения и отключения к RS-портам центрального процессора PN-CP14 производятся при выключенном ПК или при выключенной коммутационной станции!

·  Разъем RS1 центрального процессора PN-CP14 не используется!




При этом состав терминала управления:

–  Персональный компьютер (требования к ПК перечислены в ч. I),

–  ПО управления (см. п. 2), инсталлированные на ПК,

–  Кабель МАТ-СА для подключения ПК к станции.

Выполняются следующие функции:

–  Сбор и анализ аварийных сообщений,

–  Настройка параметров коммутационных станций NEC M100MX,

–  Загрузка и сохранение конфигураций коммутационных станций.




Рисунок 1.2

·  при помощи цифрового пульта Dterm16, подключенного к этой станции, при  этом использование конкретного пульта может быть запрещено программным  способом (не рассматривается).

2.  ПО управления коммутационной станцией

В качестве ПО управления коммутационной станцией используется программа MATWorX. Терминал управления поставляется с установленной программой, которая обычно находится на диске «С» в директории «MATWorX». В этой же директории хранятся файлы с конфигурациями станций, вида ххх.ofd.

Меню программы MATWorX:

1)  Меню «РВХ» (станция):




·  Connect – установка соединения со станцией сети,

·  Disconnect – разъединение.

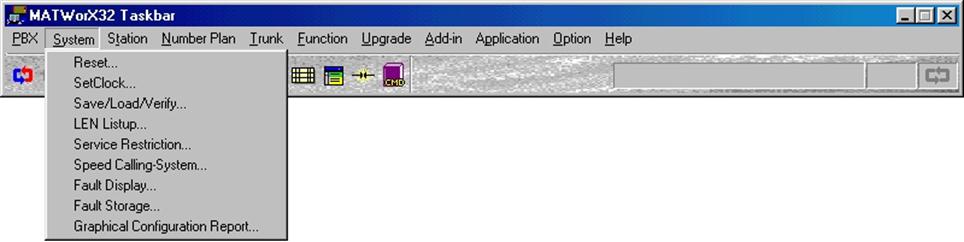

2)  Меню «System» (система):




·  Reset – перезапуск станции,

·  Set Clock – установка часов на станции (СМ02),

·  Save/Load/Verify – загрузка файла с конфигурацией и сохранение конфигурации станции в файл,

·  LEN Listup – просмотр портов станции (СМ10, СМ11),

·  Service Restriction – сервисные ограничения (СМ15),

·  Speed Calling-System – системный скоростной набор (СМ08, СМ71, СМ72, СМ74),

·  Fault Display – системные сообщения (СМЕА0),

·  Fault Storage – установка системных сообщений (СМЕА2),

·  Graphical Configuration Report – просмотр физической конфигурации станции.

3)  Меню «Station» (аналоговые ТА и цифровые пульты):




·  Station Assignment – параметры аналоговых ТА, цифровых пультов, клавиши цифровых пультов (СМ10, СМ12, СМ13, СМ73, СМ74, СМ77, СМ90, СМ93, СМ94),

·  Copy/Move/Swap Station – копирование, перемещение аналоговых ТА и цифровых пультов (СМ10, СМ12, СМ13, СМ77, СМ90, СМ93),

·  Dterm Key Copy – копирование клавиш цифровых пультов (СМ90, СМ93),

·  Dterm Soft Key Assigment, Call Pickup Group, UCD, Station Hunting Group, Download of PS operation data – в системе ОТС не используется.

4)  Меню «Numbering Plan» (нумерационный план):




·  Numbering Plan – нумерационный план (СМ20, СМ29).

5)  Меню «Trunk» (2-х проводные пассивные линии ЦБ и каналы 30B+D):




·  Trunk Assigment – прописывание линий и каналов (СМ05, СМ07, СМ10, СМAA),

·  Trunk Data – характеристики линий и каналов (СМ30),

·  Trunk Route – характеристики групп линий (СМ35),

·  Copy Trunk Data – копирование (СМ30, СМF52),

·  LCR – маршрутизация вызовов, LCR-сервис (СМ8A, СМ81, СМ85, СМ41).

6)  Меню «Function» (функции):




·  MOC – режим программирования в системах команд (все команды).

7)  Меню «Upgrade» (модернизация) – в системе ОТС не используется.




8)  Меню «Add-in» (дополнения) – в системе ОТС не используется.




9)  Меню «Application» (приложения):
