Для установки дисковых накопителей в системном блоке предусмотрены специальные монтажные отсеки. Габаритные размеры винчестера характеризуются форм-фактором, который указывает горизонтальный и вертикальный размеры его. Горизонтальный размер жесткого диска может быть определен одним из следующих значений: 1,8; 2,5; 3,5; 5,25 дюйма (действительный размер корпуса, разумеется, чуть больше). Вертикальный размер характеризуется такими параметрами, как Full Height (FH), Half Height (HH), Third Height (или Low Profile, LP). Винчестеры «полной» высоты имеют вертикальный размер более 3,25 дюйма (82,5 мм), «половинной» –1,63 дюйма и «низкопрофильные» – около 1 дюйма.

·  Клавиатура.

·  Монитор.

Зависимость между разрешением и

расстоянием между точками люминофора

Размер экрана, дюйм

640х480

800х600

1024х768

1280х1024

Расстояние между точками, мм

14

0,32

0,28

0,22

0,18

15

0,38

0,30

0,24

0,19

17

0,43

0,34

0,27

0,22

21

0,50

0,40

0,31

0,25

·  Слоты - свободные гнезда.

Дополнительные блоки IBM PC:

принтер,  «мышь»,  джойстик;

модем, факс-модем, стример;

графопостроитель, сканер, аудио плата, трекбол, сетевой адаптер, графический планшет, ...

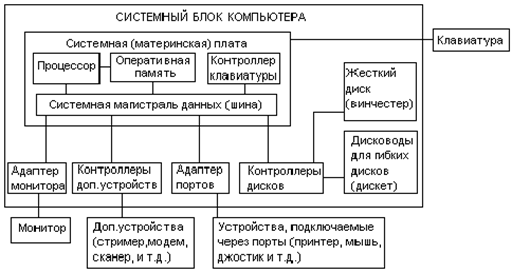

Блок-схема ПК [4].

Классификация СВТ [1].

Основание: неизменность числовой и/или управляющей информации.

Постоянные данные, постоянная программа – автоматы (часы, «Ну! Погоди!», «Тетрис», и др.).

Изменяемые данные, изменяемая программа – универсальные компьютеры. Адаптация, самоорганизация, саморазвитие, искусственный интеллект.

Изменяемые данные, неизменная программа – специализированные компьютеры.

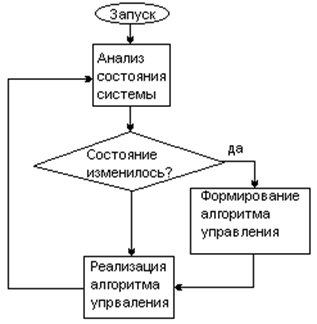

Особенности управляющих ЦВМ [1].


Разнородность характера сигналов, ЦАП, АЦП, коммутатор.

Применение ПЗУ, ППЗУ.

Реальное время.

Надежность.

Задание на лабораторную работу

Выполнить тест из каталога Sys_Tech\3_Chap с управляющим модулем pruk3ti.exe, результат предъявить преподавателю.

Информационное обеспечение

Sys_Tech\Read.me\… - папка с текстом данных указаний;

\3_Chap\illust\… - папка иллюстраций, используемых в данной теме;

\3_Chap\lect.rtf – конспект лекции «Принципы построения и функционирования ЦВМ».
