Определим силу сопротивления движению груженой и порожней ветвей конвейера.
Принимаем в расчет две цепи:
W=[(gf+2gf)cosb+(g+g)sinb]L, Н.
где g= Н – нагрузка на 1 метре длинны конвейера.
g=13,3 кг/м – вес 1 метра скребковой цепи (24´86) по ГОСТ 25996-83.
f=0,25 – коэффициент сопротивления движению цепи для 2-хцепных конвейе ров.
f=0,25 – коэффициент сопротивления материала для 2-хцепных конвейеров.
b = 0 - угол наклона конвейера.
W=[(388,9×0,25+2×13,3×0,25)×1+(388,9+13,3)0]×300=234,49 кН.
W=2g×( f×cosb+sinb)×L×g=
=2×13,3(0,.25+0)300×9,8=19,57 кН.

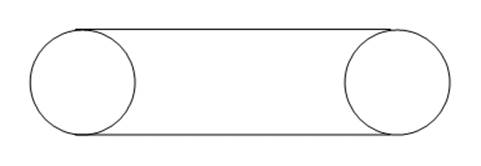

Натяжные тяговые органы S, S, S, S в точках цепного контура
S=1,1 (W- W)=1,1(234,49-19,57)=279,47 кН,
S=1,1 ×W=1,1×234,49=257,94 кН,
S=W=234,49 кН,
S=0 кН.
Проверка тягового усилия
W=1,05× S=1,05×279,47=293,44 кН.
Определяем необходимую мощность привода
N= кВт,
Согласно табл.3,3.2[1] выбираем двигатель 4АН280М4У3 с номинальной мощностью 160 кВт и частотой вращения 985 об/мин. Момент инерции ротора 2,13 кг×м. Кратность max момента =2,0.
Лист
Изм.
Лист
№ докум.
Подп.
Дата
где t = 0,086 – шаг цепи,
z = 16 – число зубьев.
U;
где n – частота вращения двигателя, об/мин.
Из таблицы 3 [1] выбираем редуктор КЦ-2-500 с передаточным числом U=43,4, имеющий при частоте вращения быстроходного вала 1500 об/мин, мощность 146 кВт и КПД редуктора = 0,91.
Для выбора соединительной муфты между двигателем и редуктором определяем номинальный момент двигателя
ТН×м.
С учетом коэффициента кратности максимального момента примем расчетный момент муфты
ТН×м.
Из табл. III, 5,9 [1] выбираем упругую втулочно-пальцевую муфту с наибольшим передаваемым моментом Т=5550 Н×м с диаметром тормозного шкива D=400 мм. Момент инерции муфты кг/м и массой m=125 кг.
Лист
Изм.
№ докум.
Подп.
Дата
2.3. Расчет запаса прочности цепи.
Определим динамическую составляющую натяжения
S=3q+cqaL, Н (стр.49 (3)),
где q = 292,11 кг/м – вес породы на 1 метр несущего полотна,
с = 1,0 – коэффициент, определяющий степень участия массы цепи в неравномерном движении,
q- вес 1 метра скребковой цепи, кг/м,
L – длина конвейера,
a - наибольшее ускорение скребковой цепи, м/с,
a= м/с,
где z = 16 - число лучей ведущей звездочки;
t – шаг звена скребковой цепи.
S=3×292,11+1×13,3×300×0,003=888,3 Н.
SH,
где k=1,8 – коэффициент перегрузочной способности привода.
H
где l = 0,9 – коэффициент, учитывающий неравномерное распределение нагрузки между цепями,
S= 844 kH – разрывное усилие цепи (из табл. 4,2 [2]).
