Тарирование пневмотрубок для измерения скорости потока газа

Лабораторная работа 25

ТАРИРОВАНИЕ ПНЕВМОТРУБОК ДЛЯ ИЗМЕРЕНИЯ СКОРОСТИ ПОТОКА ГАЗА

Основные положения

Для измерения скоростей движения газов широко используются пневмотрубки различных конструкций. В данной работе рассматриваются две из них – трубка Прандтля и трубка .  (Всесоюзный Теплотехнический Институт)

1. Трубка Прандтля (рис.1)

Основной её частью является цилиндр 2, укреплённый на державке 8. Носик цилиндра имеет полусферическую форму. Приёмником полного давления  является отверстие 1 осевого канала цилиндра, сообщающееся через трубку 6 со штуцером 9. Для приёма статического давления  на боковой поверхности цилиндра выполнены небольшие отверстия 7. Экспериментально установлено, что при соблюдении геометрических соотношений, указанных на рис.1, величины статического давления в т.7 и т.1 можно считать равными. Через трубку 5 отверстия 7 сообщаются со штуцером 10. К штуцерам 9 и 10 присоединяется микроманометр.

По указанию Бернулли полное давление в перпендикулярном к потоку малом отверстии равно:   (1)

Где  - Скорость движения газа в точке расположения кончика трубки.

       - статическое давление

       - плотность газа.

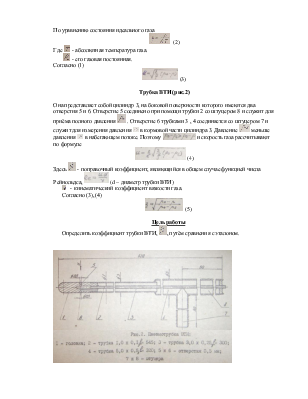

По уравнению состояния идеального газа

  (2)

Где  - абсолютная температура газа.

        - его газовая постоянная.

Согласно (1)

 (3)

Трубка ВТИ (рис.2)
