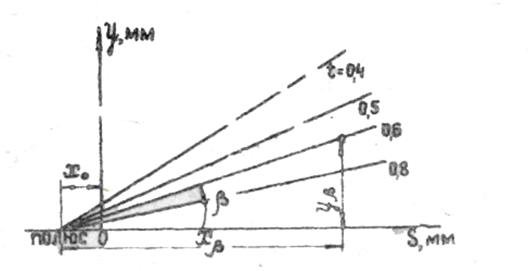

                                Рис. 5 Изотахи Струи

  1. Сравнить значения и  с обычно принимаемыми значениями a= и B=0.29/
  2. Найти для  угол раскрытия струи по формуле /11/, по формуле /15/ - положение полюса , при условии B=0.29 и по формуле /16/ положение переходного сечения .
  3. Построить схему струи по этим данным /рис. 1/ зарисовать схему лабораторной работы /рис. 2/. Сделать краткие выводы о работе.

Порядок обработки результатов измерений в работе № 16 б

1.  Построить профили скорости u= в сечениях S=8d и 12d /рис. 4/

2.  Найти  для S=8d, 12d и вычислить  для этих сечений.

3.  По графику /рис. 4/ определить среднее значение координаты /по левой и правой стороне профиля и /

 местоположения скорости  для сечений S=8d и 12d/

Данные заносим в таблицу 7.

4.  Вычислить безразмерные координаты  для обоих сечений. Данные вычислений заносим в таблицу 6.

5.  Построить график скорости в безразмерных координатах и убедиться в универсальности профиля скорости в основном участке струи.

6.  Занести значения  в сечениях S=360, 480, 600, 720, 780 мм в таблицу 8. Вычислить , а также V=0,96
