ВВЕДЕНИЕ

Радиорелейные линии связи прямой видимости занимают одно из важнейших мест в системах средств передачи информации. Быстрое развитие технологии открывает новые возможности в этой области. Потребность внедорогихи надежных Цифровых Радиорелейных Линий Связи (ЦРРЛ) с относительно небольшой протяженностью и емкостью стремительно возрастает. Конструктивно такая аппаратура часто выполняется в виде моноблоков, когда приемопередающее оборудование и антенна составляют единое целое. Это возможность строить на линиях связи простые необслуживаемые станции с относительно недорогими антенными опорами. Многие системы полностью автоматизированы, управляются микропроцессорами или компьютерными устройствами, имеют гибкую структуру и обеспечивают реализацию различных конфигураций сетей.

Подобная аппаратура может применяться для организации:

-  линии связи между населенными пунктами;

-  телекоммуникационных сетей связи;

-  технологических линий и сетей связи для железнодорожного транспорта, энергосистем, газо-и нефтепроводов;

-  связи между компьютерными и офисными центрами;

-  соединительных линий между базовыми станциями сотовой и подвижной связи;

-  микроволновых систем распределения информации;

-  временных линий и сетей связи для проведения массовых мероприятий или аварийно-спасательных работ;

-  линий и сетей связи для производственных объединений;

-  сетей связи для крупных сельскохозяйственных предприятий.

Также надо упомянуть, что нередко цифровые радиорелейные станции строят и по раздельному конфигурированию: внешнего (радиомодуль, антенный блок) и внутреннего оборудования (модем, мультиплексор, служебный модуль), соединенного между собой кабелем.

Радиорелейные (беспроводные) линии связи основываются на принципах многократной ретрансляции сигнала, то есть, когда сигнал от одной оконечной радиорелейной станции проходит через промежуточные радиорелейные станции до другой оконечнойрадиорелейной станции, позволяя тем самым клиенту получать доступ к услугам оператора.

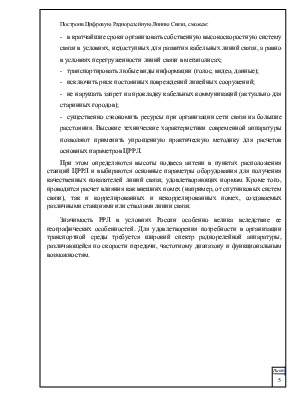

Построив Цифровую Радиорелейную Линию Связи, сможем:

-  в кратчайшие сроки организовать собственную высокоскоростную систему связи в условиях, недоступных для развития кабельных линий связи, а равно в условиях перегруженности линий связи в мегаполисах;

-  транспортировать любые виды информации (голос, видео, данные);

-  исключить риск постоянных повреждений линейных сооружений;

-  не нарушать запрет на прокладку кабельных коммуникаций (актуально для старинных городов);

-  существенно сэкономить ресурсы при организации сети связи на большие расстояния. Высокие технические характеристики современной аппаратуры позволяют применить упрощенную практическую методику для расчетов основных параметров ЦРРЛ.

При этом определяются высоты подвеса антенн в пунктах расположения станций ЦРРЛ и выбираются основные параметры оборудования для получения качественных показателей линий связи, удовлетворяющих нормам. Кроме того, проводится расчет влияния как внешних помех (например, от спутниковых систем связи), так и коррелированных и некоррелированных помех, создаваемых различными станциями или стволами линии связи.

Значимость РРЛ в условиях России особенно велика вследствие ее географических особенностей. Для удовлетворения потребности в организации транспортной среды требуется широкий спектр радиорелейной аппаратуры, различающейся по скорости передачи, частотному диапазону и функциональным возможностям.

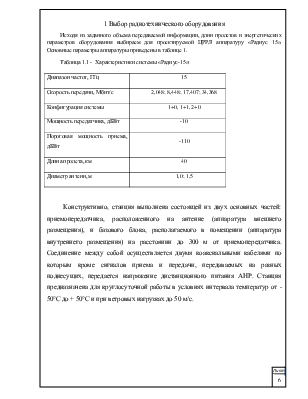

1 Выбор радиотехнического оборудования

Исходя из заданного объема передаваемой информации, длин пролетов и энергетических параметров оборудования выбираем для проектируемой ЦРРЛ аппаратуру «Радиус 15». Основные параметры аппаратуры приведены в таблице 1.

Таблица 1.1 -  Характеристики системы «Радиус-15»:

Диапазон частот, ГГц

15

Скорость передачи, Мбит/с

2,048; 8,448; 17,407; 34,368

Конфигурация системы

1+0, 1+1, 2+0

Мощность передатчика, дБВт

-10

Пороговая мощность приема, дБВт

-110

Длина пролета, км

40

Диаметр антенн, м

1,0; 1,5

Конструктивно, станция выполнена состоящей из двух основных частей: приемопередатчика, расположенного на антенне (аппаратура внешнего размещения), и базового блока, располагаемого в помещении (аппаратура внутреннего размещения) на расстоянии до 300 м от приемопередатчика. Соединение между собой осуществляется двумя коаксиальными кабелями по которым кроме сигналов приема и передачи, передаваемых на разных поднесущих, передается напряжение дистанционного питания АНР. Станция предназначена для круглосуточной работы в условиях интервала температур от -50°С до + 50°С и при ветровых нагрузках до 50 м/с.
