Наконец, относительный просвет на пролете в отсутствии рефракции

Тогда определим коэффициент расходимости по следующей формуле:

Из результата видно, D меньше 0,8, следовательно пролет пересеченный, отражениями от земли можно пренебречь и нет необходимости определять оптимальную высоту подвеса антенн на данном пролете.

5.3 Расчет замираний из-за экранирующего действия препятствия на пролете РРЛ

Процент времени , в течение которого множитель ослабления на пролете меньше минимального  из-за экранирующего действия препятствия,зависит от протяженности интервала, длины волны, величины просвета, рельефа местности и рассчитывается после построения профиля пролета и определения основных его характеристик . При этом  определяетсявзависимости от параметра , который определяется по формуле:

, где

Относительный просвет с учетом средней рефракции

 – относительный просвет на интервале, при котором ; определяется из графиков на рисунке 5.1 в зависимости от параметра , который определяется по формуле

.

Параметр A в формуле для расчета  найдется как

.

По графику на рисунке 5.1 определим  при  и дБ: дБ.

Относительный просвет с учетом средней рефракции   (именно для этого случая мы и строили профиль интервала). Теперь, когда известны значения А, , можно определить параметр :

.

С учетом , по графику на рисунке 5.2 определим .

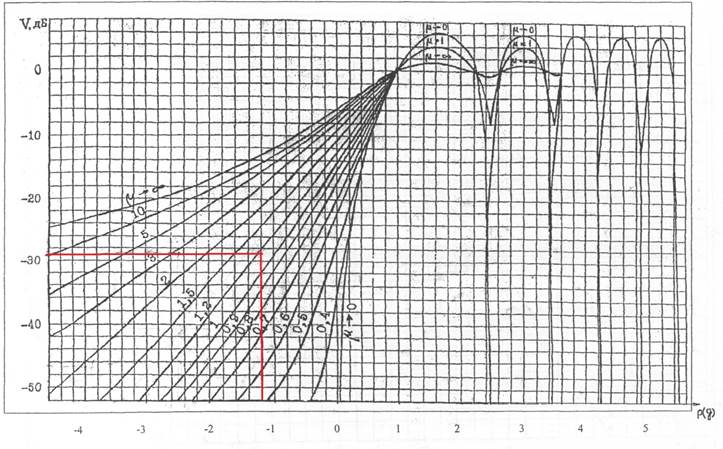

Рисунок 5.1 – Зависимость относительного просвета на интервале  от минимально   допустимого множителя ослабления  и от параметра

Рисунок 5.2 – Зависимость  от

5.4 Расчет замираний из-за неоднородностей тропосферы на пролете

Процент времени , в течение которого множитель ослабления меньше  за счет интерференции прямой и отраженных от слоистых неоднородностей тропосферы волн, рассчитывается по формуле:

, где  – параметр, учитывающий вероятность возникновения многолучевых замираний, обусловленных отражениями радиоволн от слоистых неоднородностей тропосферы с перепадом диэлектрической проницаемости воздуха , и вычисляется по формуле:

%.

Здесь Q – климатический коэффициент, равный единице для сухопутных районов и равный 5 для приморских, а также районов вблизи водохранилищ, крупных рек; величина  подставляется в километрах,  – в гигагерцах, тогда величину  получаем в процентах.

По известному  и рассчитанному ранее в относительных единицах находим :

%.

5.5 Расчет замираний на пролете из-за дождя

Для определения процента времени , в течение которого множитель ослабления меньше  за счет деполяризационных явлений в тропосфере (дожде), требуется вначале найти минимально допустимую интенсивность дождей  для данного пролета. Воспользовавшись рисунком 5.3, по известному  дБ и учитывая, что длина пролета  км, определяем мм/час.

Теперь, исходя из заданного климатического района «1», по рисунку 5.4 определяем %.

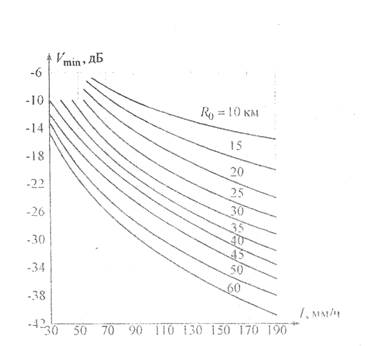

Рисунок 5.3 – Зависимость  от

Рисунок 5.4 – График интегрального статического распределения интенсивности дождей

6 РАСЧЕТ КАЧЕСТВЕННЫХ ПОКАЗАТЕЛЕЙ РАБОТЫ ЦРРЛ

Ожидаемая величина процента времени, в течении которого не выполняется норма на устойчивость связи на всей ЦРРЛ рассчитывается по формуле:

, где n – число пролетов на линии;

.

В данном случае n = 7, так что

%.

Полученное значение  необходимо сравнить с нормируемым значением ; должно выполняться условие

.

Поскольку загрузка проектируемой ЦРРЛ составляет 240 телефонных каналов, нормируемое значение выбирается из таблицы 7.1, приведенной в методическом пособии, в соответствии с длиной ЦРРЛ.  Длина проектируемой ЦРРЛ отличается от эталонного тракта L =600 км, поэтому следует учитывать коэффициент , где L = 600 км, l = 260 км. Таким образом,

%.

Полученное значение   меньше , следовательно, норма на устойчивость связи выполняется.
