Метод построения трехмерных твердотельных моделей сооружений и оборудования проектируемых объектов

Страницы работы

Содержание работы

Санкт-Петербургский государственный политехнический

университет

Инженерно-строительный факультет

Кафедра возобновляющихся источников энергии и гидроэнергетики

Отчет по лабораторной работе по дисциплине «Компьютерная графика в энергетическом и водохозяйственном строительстве»

                                       Выполнил

Студент гр. 2013/2:

                                      Фомина Е.Е.

                                                Проверил:

                                                                Кубышкин Л.И.

Санкт - Петербург

2010 год

Оглавление

1.   Цель работы. 3

2.   Исходные данные. 3

3.   Порядок выполнения работы. 3

3.1.   Работа в пространстве Модель. 3

3.2.   Тонирование модели. 5

4.   Результат. 10

    Вывод. 10

Список используемой литературы.. 10

Приложение. 10

1.  Цель работы.

Цель работы - освоение метода построения трехмерных твердотельных моделей сооружений и оборудования проектируемых объектов.

2.  Исходные данные

В качестве исходного используется файл – прототип ГОСТ_а3г.dwt .

Вариант № 3 (Аk = Бk).

3.  Порядок выполнения работы.

3.1.  Работа в пространстве Модель

В пространстве Модель совмещаем пиктограмму СК с началом МСК - [См / Вид / Отображение> / Знак ПСК> / Начало].Создаем необходимый слой и строим прямоугольник в соответствии с вариантом. Создаем в пространстве Модель два видовых экрана Рис.  1 . Два неперекрывающихся ВЭ (См. рис.  1).

Рис.  1 . Два неперекрывающихся ВЭ

Строим твердое тело выдавливаем вверх прямоугольника - [Рисование  / Моделирование> / Выдавить].Среднюю часть массива фундамента  создаем при помощи твердого тела ЯЩИК - [Рисование  / Моделирование>  / Ящик].Объединяем два тела в один - [Редактировать  / Редактирование тела>  / Объединение].Строим верхнюю часть фундамента  и объединяем с нижней частью фундамента. Строим пирамиду путём выдавливания прямоугольника с отрицательным углом -20. И вычитаем её из массива фундамента. - [Редактировать  / Редактирование тела>  / Вычитание]. (См. рис.  2).

Рис.  2 . Трехмерная твердотельная модель фундамента

На слое Колонны строим, при помощи Полилинии, контур колонны и выдавливаем твердое тело колонны. (См. рис. 3).

Рис.  3 . Колонна с основанием

Создаем зеркальное отражение колонны и фундамента. На слое Балки - П. строим балку перекрытия в соответствии с вариантом задания.

Выполняем копирование фундамента, колонн, и балок перекрытия. (См. рис.  4)

Рис.  4 . Рамы

Создаем слой Балки - К и чертим на нём контур подкрановой балки выдавив его на величину шага рам. При помощи полилинии и выдавливании её, создаём необходимого размера плиты перекрытий, фундаментных балок, и стеновых панелей. Выдавливанием прямоугольника, создаем основание на котором будет находится модель каркаса.

3.2.  Тонирование

Производим тонирование модели. Создаем материалы для деталей модели, и назначаем их объектам. (См. рис.  5).

Рис.  5 . Созданные материалы

Создаем свет, [Вид / Тонирование> / Свет] и выбираем необходимый вид освещения. Рассмотрим точечный источник света [Вид / Тонирование> / Свет>/ Новый точечный источник света ]. Что бы не потерять точечный источник и верно задать координату размещения, прикрепляем его к концу отрезка проведенного от модели до необходимого места размещения. (См. рис. 6).

Рис.  6 . Привязанный точечный источник

Задаем необходимые свойства источника света [Редактировать / Свойства]. (См. рис. 7).

Рис.  7 . Свойства источника света

Получаем освещение модели созданным точечным источником света. (См. рис. 8).

Рис.  8 . Освещенная модель

Прожектор [Вид / Тонирование> / Свет>/ Новый прожектор]. Так же размещаем привязав к модели или основанию и задаем нужные опции. (См. рис. 9).

Рис.  9 . Освещенная модель

Задаем свойства солнца [Вид / Тонирование> / Свет>/ Свойства солнца]. (См. рис. 10).

Рис.  10 . Панель свойств солнца

Определяем желаемое географическое место положение, и для удобства можем использовать карту. (См. рис. 11).

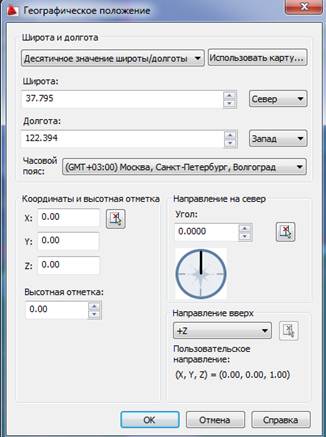

Рис.  11 . Определение географического положения

Степень освещенности модели солнцем может меняться от времени суток. В позднее время (23:45) модель более темная (См. рис. 12).

Рис.  12 . Освещение модели в 23:45

Утром в 6:00 модель слабо освещена (См. рис. 13).

Рис.  13 . Освещение модели в 6:00

В 15:00 мы получаем другое освещение (См. рис. 14).

Рис.  14 . Освещение модели в 15:00

Из библиотеки AutoCAD вставляем элементы ландшафта. Создаем или используем ранее созданный Именованный вид.

4.  Результат

В результате создали модель каркаса промышленного здания. (См. рис.  12).

Рис.  12 . Вид модели каркаса промышленного здания

При создании модели промышленного здания предъявлялись требования к тонированию модели, т.е. расстановке источников света, присвоению объектам материала, так же создание именованного вида и использования его При сохранении чертежа, модель необходимо расположить таким образом, что бы отобразить модель каркаса и другие элементы более удачно для просмотра.

Вывод

В ходе работы мы освоили методы построения трехмерных твердотельных моделей сооружений и оборудования проектируемых объектов.

Список используемой литературы

1. Кубышкин Л.И. Автоматизация проектирования объектов возобновляемой энергетики. Ч.1. Разработка проектной графической документации: Учеб. пособие. СПб.: Изд-во СПбГПУ, 2003. 136 с.

Приложение

Файлы:

Фомина ЛР7-5.dwg
