Характеристики холостого хода. Характеристики трансформатора под нагрузкой

ПЕТЕРБУРГСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ

ПУТЕЙ СООБЩЕНИЯ

ЭЛЕКТРОМЕХАНИЧЕСКИЙ ФАКУЛЬТЕТ

КАФЕДРА

ЭЛЕКТРОМЕХАНИЧЕСКИХ КОМПЛЕКСОВ И СИСТЕМ

ОТЧЕТ ПО ЛАБОРАТОРНОЙ РАБОТЕ

_____________________________________________________________,

выполненной студентами  ____________________________________факультета,

группа __________, бригада _________, руководитель ______________________,

дата выполнения __________________.

Состав бригады:___________________________________________________________

                              ___________________________________________________________

Содержание отчета:                                                                                                           стр.

1. Схема установки________________________________________________________

2. Характеристики холостого хода___________________________________________

3. Характеристики короткого замыкания____________________________________

4. Характеристики трансформатора под  нагрузкой___________________________

5. Дополнительные вычисления и построения________________________________

6. Оценка результатов испытаний___________________________________________

            7. Приложение 1. Протокол выполнения лабораторной работы

            1. Схема установки

а). Опыт холостого хода б). Опыт короткого замыкания в). Опыт работы трансформатора под нагрузкой       Рис.1	Табл.1.  Щитковые  данные испытуемого ОДТ
	, В
	, А
	, В
	, А
	В качестве базовых принимаем значения: =________В, =________А.

Схему установки оформил студент ___________________________/__________________/.

  2. Характеристики холостого хода.

      Зависимости:_________________________________________________

           при:__________________________________________________

( у с л о в и я      п р о в е д е н и я     о п ы т а )

Таблица 2. Результаты измерений и вычислений

Результаты измерений					Результаты вычислений
№
	В	А	Вт	В	---	---	А
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.

Пример расчета для _____________ строки табл.2:

=

=

=

=

На рис.2 представлены зависимости _____________________________________________.

Определение номинальных параметров холостого хода:

из рис.2 при _____________ определили: __________________________________________

_______________________________________________________________________________,

процентные соотношения: ____________, _____________________________________,

 где =__________________________________________________________.

По полученным из графиков номинальным данным холостого хода определяем параметры:

=___________________________________________________________________________,

 =___________________________________________________________________________,

 =__________________________________________________________________________.

Опыт оформил студент ____________________________/___________________/.

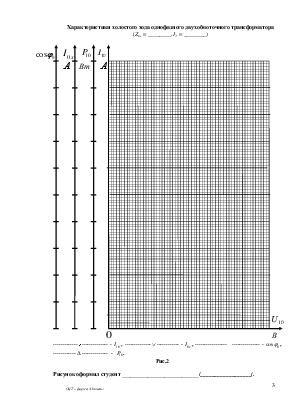

Характеристики холостого хода однофазного двухобмоточного трансформатора

--------------------------- - ,  -------------------------- - , -------------------------------- - ,

--------------------------  -  .

                                                                        Рис.2

Рисунок оформил студент ___________________________/__________________/.

3. Характеристики короткого замыкания.

Зависимости:_________________________________________________

     при:_________________________________________________

( у с л о в и я      п р о в е д е н и я     о п ы т а )

Таблица 3. Результаты измерений и вычислений

Результаты измерений				Результаты   вычислений
№
	В	А	Вт	----
1.
2.
3.
4.

Пример расчета для _____________ строки табл.3:

=

На рис.3 представлены зависимости _______________________________________________,

Из рис.3 при _____________ определили: ___________________________________________,

________________________________________________________________________________,

Процентные соотношения: ___________, ____________________, где

=_____________________________________________.

По полученным из графиков номинальным данным короткого замыкания определяем параметры:

=_____________________________________________________________________________,

 =_____________________________________________________________________________,

 =____________________________________________________________________________.

Параметры треугольника короткого замыкания:

=

=

=

Опыт оформил студент ____________________________/_____________________/.

Характеристики короткого замыкания однофазного двухобмоточного трансформатора

--------------------------- - ,  -------------------------- - , -------------------------------- - .

                                                                        Рис.3

Рисунок оформил студент ___________________________/__________________/.

4. Характеристики трансформатора под нагрузкой.

Зависимости:_________________________________________________
