территории предусмотрены посев травы, посадка кустарника и деревьев. На предзаводской зоне дополнительно предусмотрено устройство клумб. Вблизи каждого цеха имеются площадки для отдыха работающих.
Экспликация зданий и сооружений дана в таблице 8.
Таблица 1
Экспликация зданий и сооружений
|
Номер по генплану |
Наименование зданий (сооружений) |
Площадь,м2 |
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 |
Предзаводская зона Проходная Здание заводоуправления и лаборатория Клуб и столовая Учебное здание с производственным корпусом. Производственная зона Цех по производству несущих легких металлических конструкций. Цех по изготовлению легких ограждающих металлических конструкций Цех объединенных производственных баз монтажных и специализированных организаций. Корпус комплектации строительных организаций Цех по производству минераловатных плит повышенной жесткости Цех по производству литых керамических плиток. Цех по ремонту строительных машин и изготовлению оснастки Гараж на 100 большегрузных автомобилей-самосвалов типа «БелАЗ» Производственный корпус санитарно-технических заготовок Цех по выпуску ДСП Подсобная зона Заводская ТЭЦ Открытый механизированный склад топлива Насосная и компрессорная Открытая подстанция Распределительное устройство Градирня диаметром Склад леса в табелях размером 6х6 Ремонтно-строительный цех Складская зона Подземный склад ГСМ Склад стройматериалов Два подземных резервуара для воды, диаметром 12м Депо электрокаров |
36 720 864 648 2016 5832 4032 4032 4032 5832 5832 6480 5832 7848 3888 648 2520 1512 432 1385 4200 4200 2592 864 648 540 |
Технико-экономические показатели генерального плана
Площадь территории - 19,25га
Площадь застройки - 7,74га в том числе:
производственная зона - 51768м2
подсобная зона - 18785 м2
складская зона - 4644м2
предзаводская зона -2268м2
Количество зданий и сооружений - 26 шт.
Внутризаводские дороги (площадь занимаемой территории)
железной - 0, 2 га.
автомобильной - 5,0 га.
Площадь озеленения - 6,31га.
Плотность застройки
К=7,74/19,25 *100%=40,2%
3. Объёмно-планировочное решение
Производственная часть
Технологический процесс.
В цехе производятся стеновые трехслойные панели (типа «сэндвич»),двухслойные кровельные панели(«монопанели») и крепежные элементы(метизы).Панели состоят из профилированного металлического листа (сталь, алюминий ) и эффективного утеплителя (пенопласт , пенополиуретан ).
Для изготовления панелей с заливочным утеплителем используются непрерывные технологические линии и линии стендового типа. Основными агрегатами стендовых линий являются многоярусные прессы, заливочные машины, кромкогибочная машина, установки для нанесения и сушки клея, подъемный стол для сборки и подачи панелей на следующий агрегат, передвижные этажерки.

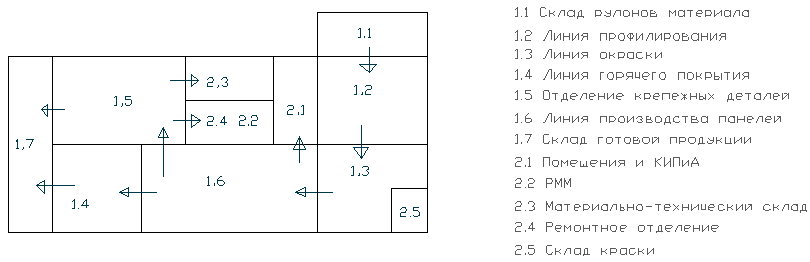

Технологическая схема в данном цехе:
Характеристика
здания.
Уровень ответственности здания – II.
Степень огнестойкости –II
Категория здания по взрывопожарной и пожарной опасности –А.
Класс по функциональной пожарной опасности – Ф 5.1.
Класс конструктивной пожарной опасности-С0.
Количество пролетов – 3.
Этажность – 1 этаж, со сменой направления пролетов.
Пролет в осях «А-Д», «Д-И» – одноэтажные, L0 = 84 м, В0 = 24 м, Н0 = 10,8 м, грузоподъемные механизмы – опорные мостовые краны грузоподъемностей 20 и 32т, кран- балки грузоподъемностью 5,0 т
Пролет в осях «16-17» – одноэтажный, L0 = 60 м, В0 = 30 м, Н0 = 10,8 м, грузоподъемные механизмы – 2 мостовых крана грузоподъемностью 20 т.
В тексте приняты: L0 – величина пролета, м; В0 – шаг колонны, м.; Н0 – высота пролета, м.
Экспликация помещений дана в табл.1.
Таблица 2
Экспликация помещений
|
Номер по плану |
Наименование помещения |
Площадь, м2. |
Категория производства по взрыво-пожарной и пожарной опасности |
|
1 |
Основное производство: |
||
|
1.1 |
Склад рулонов материалов |
86,2 |
Д |
|
1.2 |
Линия профилирования |
175,1 |
Г |
|
1.3 |
Линия окраски |
138,1 |
А |
|
1.4 |
Линия горячего покрытия |
141,4 |
А |
|
1.5 |
Отделение крепежных деталей |
207,1 |
Г |
|
1.6 |
Линия производства панелей |
283,7 |
Б |
|
1.7 |
Склад готовой продукции |
137,8 |
Д |
|
2. |
Подсобное производство |
||
|
2.1 |
Помещения КИПиА |
68,5 |
Д |
|
2.2 |
РММ , ремонтное отделение |
64,8 |
Д |
|
2.3 |
Материально-технический склад |
74,9 |
Г |
|
2.4 |
Склад краски |
35,0 |
А |
Административно-бытовая часть.
Исходные данные:
Количество работающих 51 чел.
в том числе мужчин 28 чел.
в том числе женщин 19чел.
Количество ИТР 4 чел.
Режим работы – двухсменный.
Количество работающих в наиболее многочисленную смену 30 чел.
в том числе мужчин 18чел.
в том числе женщин 12 чел.
Санитарно-производственная вредность производства 1,в.
АБЗ располагается относительно производственного корпуса - отдельностоящее со стороны фасада «1-17»,в осях «6-9», «М-П».
Таблица 3
Расчет требуемого количества санитарных приборов и площадей помещений
|
Наименование сан. приборов и помещений |
Расчетное кол-во рабочих и служащих |
Кол-во людей на I сан. прибор |
Требуемая площадь помещения на 1 чел. |
Требуемое кол-во сан. приборов, шт |
Требуемая площадь помещений, м2 |
|
Санитарно-бытовые помещения |
|||||
|
Кол-во шкафов для уличной и домашней одежды муж-чин |
28 |
1 |
28 размером 0,33*0,5 |
||
|
Женщин |
19 |
1 |
19 |
||
|
Для спец. одежды мужчин |
28 |
1 |
28 размером 0,33*0,5 |
||
|
Женщин |
19 |
1 |
19 |
||
|
Кол-во душевых сеток мужчин |
18 |
5 |
1,62 |
4 |
6,5 |
|
женщин |
12 |
5 |
1,62 |
3 |
4,9 |
|
Преддушевые мужские |
18 |
0,7 на 1 сетку |
4 |
2,8 |
|
|
женские |
12 |
0,7 на 1 сетку |
3 |
2,1 |
|
|
Унитазы в производственной части |
18 |
||||
|
Унитазы в административной части |
1 |
||||
|
Помещение для мытья спецодежды |
30 |
0,3 |
9 |
||
|
Склад спецодежды и средств индивид.защиты |
51 |
0,06 |
3,1 |
||
|
Помещения здравоохранения |
|||||
|
Медицинский пункт |
30 |
12 |
|||
|
Предприятие общественного питания |
|||||
|
Комната приема пищи |
30 |
1 |
30 |
||
|
Административные помещения |
|||||
|
Кабинет начальника цеха |
18 |
||||
|
Приемная |
9 |
||||
|
Кабинет инженерной службы |
4 |
4 |
16 |
||
|
Бухгалтерия, с местом выдачи заработ.платы |
6 |
||||
4.Конструктивные решения.
Конструктивная система промышленного здания – каркасная.
Конструктивная схема здания – рамно-связевая, состоит из поперечных рам и связей. Пространственная жесткость здания обеспечивается в поперечном направлении жестким закреплением колонн с фундаментами и шарнирным закреплением жесткой фермы с колонной. В продольном направлении – жестким диском покрытия и связями (подстропильными конструкциями, стропильными конструкциями (плиты типа КЖС), горизонтальными по верхним поясам ферм, продольными и поперечными связевыми фермами у торцов пролётов, вертикальными связями между фермами).
Вертикальные связи между колоннами портального типа располагаются в центре температурных блоков (в шаге колонн по осям 9-11,Е-Ж).
Привязка колонн к координационным осям принята центральная, для продольных крайних рядов колонн по оси А, в пределах осей 1-15 принята 250.
Материал несущего каркаса здания – железобетон.
Характеристика ограждающих конструкций
Колонны железобетонные по серии1.424.1-5.
Стропильные конструкции: в пролетах А-Д, Д-И плиты-оболочки типа КЖС на 24м;в пролете15-17-металлическая ферма из гнутых уголков на 30м.
Покрытия- в пролете 15-17- панели «сэндвич»
Стены производственного здания 3-х слойные стеновые навесные панели.. Цоколь стен выполнен с применением панелей из лёгкого бетона толщиной
