Цех по изготовлению легких ограждающих металлических конструкций в городе Новокузнецке

территории предусмотрены посев травы, посадка кустарника и деревьев. На предзаводской зоне дополнительно предусмотрено устройство клумб. Вблизи каждого цеха имеются площадки для отдыха работающих.

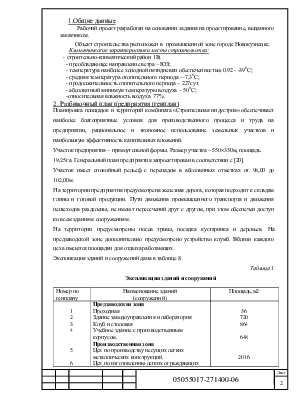

Экспликация зданий и сооружений дана в таблице 8.

Таблица 1

Экспликация зданий и сооружений

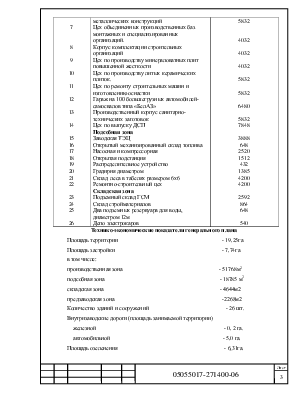

Технико-экономические показатели генерального плана

Площадь территории                                                                         - 19,25га

Площадь застройки                                                                           - 7,74га в том числе:

производственная зона                                                                    - 51768м²

подсобная зона                                                                                 - 18785 м²

складская зона                                                                                  - 4644м2

предзаводская зона                                                                            -2268м2

Количество зданий и сооружений                                                      - 26 шт.

Внутризаводские дороги (площадь занимаемой территории)

железной                                                                                          - 0, 2 га.

автомобильной                                                                               - 5,0 га.

Площадь озеленения                                                                           - 6,31га.

Плотность застройки

К=7,74/19,25 *100%=40,2%

3. Объёмно-планировочное решение

Производственная часть

Технологический процесс.

В цехе производятся стеновые  трехслойные панели (типа «сэндвич»),двухслойные кровельные панели(«монопанели») и крепежные элементы(метизы).Панели состоят из профилированного металлического листа (сталь, алюминий ) и  эффективного утеплителя (пенопласт , пенополиуретан ).

Для изготовления панелей с заливочным утеплителем используются непрерывные технологические линии и линии стендового типа. Основными агрегатами стендовых линий являются многоярусные прессы, заливочные машины, кромкогибочная машина, установки для нанесения и сушки клея, подъемный стол для сборки и подачи панелей на следующий агрегат, передвижные этажерки.

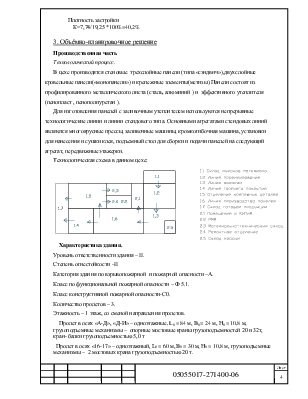

Технологическая схема в данном цехе:

          Характеристика здания.

Уровень ответственности здания – II.

Степень огнестойкости –II

Категория здания по взрывопожарной  и пожарной опасности –А.

Класс по функциональной пожарной опасности – Ф 5.1.

Класс конструктивной пожарной опасности-С0.

Количество пролетов – 3.

Этажность – 1 этаж, со сменой направления пролетов.

Пролет в осях «А-Д», «Д-И» – одноэтажные, L₀ = 84 м, В₀ = 24 м, Н₀ = 10,8 м, грузоподъемные механизмы –  опорные мостовые краны грузоподъемностей 20 и 32т, кран- балки грузоподъемностью 5,0 т

Пролет в осях «16-17» – одноэтажный, L₀ = 60 м, В₀ = 30 м, Н₀ = 10,8 м, грузоподъемные механизмы –  2 мостовых крана грузоподъемностью 20 т.

В тексте приняты: L₀ – величина пролета, м; В₀ – шаг колонны, м.; Н₀ – высота пролета, м.

Экспликация помещений дана в табл.1.

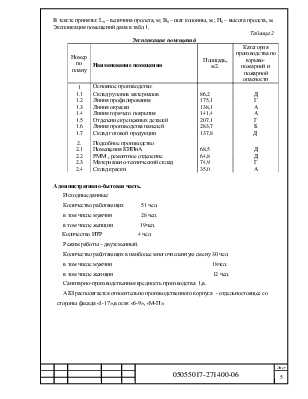

Таблица 2

Экспликация помещений

Административно-бытовая часть.

Исходные данные:

Количество работающих            51 чел.

в том числе мужчин                    28 чел.

в том числе женщин                   19чел.

Количество ИТР                         4 чел.

Режим работы – двухсменный.

Количество работающих в наиболее многочисленную смену 30 чел.

в том числе мужчин                                                                      18чел.

в том числе женщин                                                                      12 чел.

Санитарно-производственная вредность производства  1,в.

АБЗ располагается относительно производственного корпуса  - отдельностоящее со стороны фасада «1-17»,в осях «6-9», «М-П».

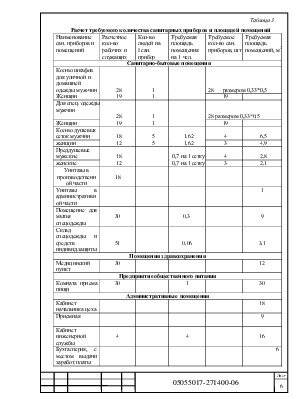

Таблица 3

Расчет требуемого количества санитарных приборов и площадей помещений

4.Конструктивные решения.

Конструктивная система промышленного здания – каркасная.

Конструктивная схема здания – рамно-связевая, состоит из поперечных рам и связей. Пространственная жесткость здания обеспечивается в поперечном направлении жестким закреплением колонн с фундаментами и шарнирным закреплением жесткой  фермы с колонной. В продольном направлении – жестким диском покрытия и связями (подстропильными конструкциями, стропильными конструкциями (плиты типа КЖС), горизонтальными по верхним поясам ферм, продольными и поперечными связевыми фермами у торцов пролётов, вертикальными связями между фермами).

Вертикальные связи между колоннами портального типа располагаются в центре температурных блоков (в шаге колонн по осям 9-11,Е-Ж).

Привязка колонн к координационным осям принята центральная, для продольных крайних рядов колонн по оси А, в пределах осей 1-15 принята 250.

Материал несущего каркаса здания – железобетон.

Характеристика ограждающих конструкций

Колонны  железобетонные по серии1.424.1-5.

Стропильные конструкции: в пролетах А-Д, Д-И плиты-оболочки типа КЖС на 24м;в пролете15-17-металлическая ферма из гнутых уголков на 30м.

Покрытия- в пролете 15-17- панели  «сэндвич»

Стены производственного здания 3-х слойные стеновые навесные панели.. Цоколь стен выполнен с применением панелей из лёгкого бетона толщиной
