Расчеты для здания районной администрации в г. Красноярске

Страницы работы

14 страниц (Word-файл)

Содержание работы

Министерство образования и науки Российской Федерации

Красноярская государственная архитектурно-строительная академия

Кафедра АГиПЗ

Дисциплина: Архитектурные конструкции

Приложение

К курсовому проекту

5055017-270114-05

Расчеты для здания районной администрации в г. Красноярске

Выполнил: ст. гр. С4011

Верещагина К. С.

Принял: преподаватель

Касьянова Н. К.

2005 год

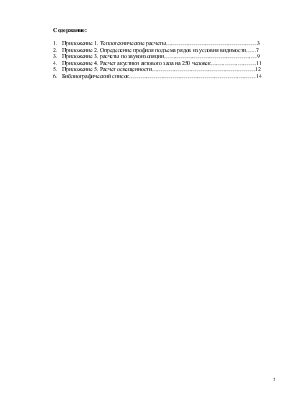

Содержание:

1.  Приложение 1. Теплотехнические расчеты…………………………………………3

2.  Приложение 2. Определение профиля подъема рядов из условия видимости…...7

3.  Приложение 3. расчеты по звукоизоляции……………………………………….…9

4.  Приложение 4. Расчет акустики актового зала на 250 человек……..…….……….11

5.  Приложение 5. Расчет освещенности……………………………………….………12

6.  Библиографический список………………………………………………….………14

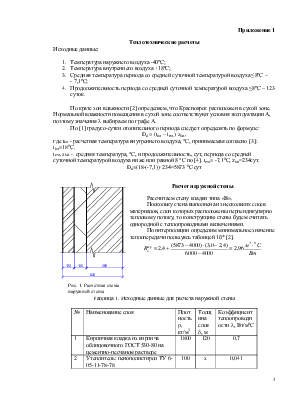

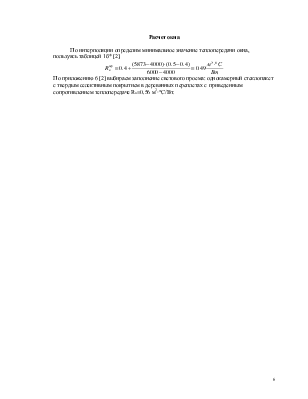

Приложение 1

Теплотехнические расчеты

Исходные данные:

  1. Температура наружнего воздуха -40ºС;
  2. Температура внутреннего воздуха +18ºС;
  3. Средняя температура периода со средней суточной температурой воздуха ≤8ºС –

- 7,1ºС;

  1. Продолжительность периода со средней суточной температурой воздуха ≤8ºС – 123 суток.

По крате зон влажности [2] определяем, что Красноярск расположен в сухой зоне. Нормальной влажности помещения в сухой зоне соответствуют условия эксплуатации А, поэтому значения l выбираем по графе А.

По [1] градусо-сутки отопительного периода следует определять по формуле:

Dd = (tint – text.) zhit., где tint - расчетная температура внутреннего воздуха, °С, принимаемая согласно [3]; tint=180С.

text, zhit. -. средняя температура, °С, и продолжительность, сут, периода со средней суточной температурой воздуха ниже или равной 8 °С по [4]. text= -7,10С, zhit=234сут.

Dd=(18-(-7,1))·234=5873 0С×сут

Расчет наружной стены

Рассчитаем стену кладки типа «В».

Поскольку стена выполнена из нескольких слоев материалов, слои которых расположены перпендикулярно тепловому потоку, то конструкцию стены будем считать однородной с теплопроводными включениями.

По интерполяции определим минимальное значение теплопередачи пользуясь табоицей 1б* [2].





Таблица 1. Исходные данные для расчета наружной стены

Наименование слоя

Плотность r, кг/м3

Толщина слоя d, м

Коэффициент теплопроводности l, Вт/м0С

1

Кирпичная кладка из кирпича облицовочного ГОСТ 530-80 на цементно-песчаном растворе

1800

120

0,7

2

Утеплитель: пенополистирол ТУ 6-05-11-78-78

100

x

0,041

3

Кладка из кирпича керамического на цементно-песчаном растворе

1600

380

0,58

4

Гибкие связи

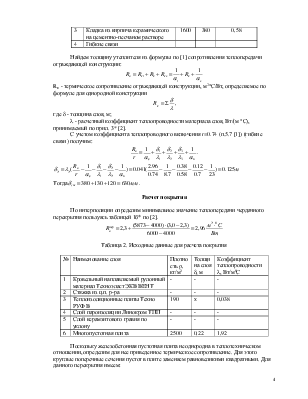

Найдем толщину утеплителя из формулы по [1] сопротивления теплопередачи ограждающей конструкции:

Rк - термическое сопротивление ограждающей конструкции, м2°С/Вт, определяемое по формуле для однородной конструкции

, где d - толщина слоя, м;

l - расчетный коэффициент теплопроводности материала слоя, Вт/(м °С), принимаемый по прил. 3* [2].

С учетом коэффициента теплопроводного включения r=0.74 (п.5.7 [1]) (гибкие связи) получим:

.

Тогда.

Расчет покрытия

По интерполяции определим минимальное значение теплопередачи чердачного перекрытия пользуясь таблицей 1б* по [2].

Таблица 2. Исходные данные для расчета покрытия

Наименование слоя

Плотность r, кг/м3

Толщина слоя d, м

Коэффициент теплопроводности l, Вт/м0С

1

Кровельный наплавляемый рулонный материал Техноэласт ЭКВ ВЕНТ

-

-

-

2

Стяжка из ц.п. р-ра

-

-

-

3

Теплоизоляционные плиты Техно РУФ В

190

х

0,038

4

Слой пароизоляции Линокром ТПП

-

-

-

5

Слой керамзитового гравия по уклону

-

-

-

6

Многопустотная плита

2500

0,22

1,92

покрытия

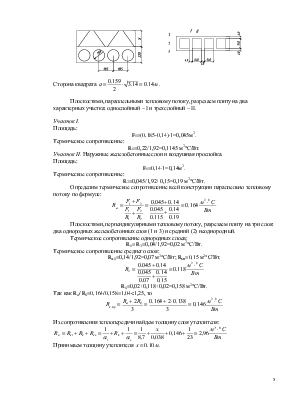

Поскольку железобетонная пустотная плита неоднородна в теплотехническом отношении, определим для нее приведенное термическое сопротивление. Для этого круглые поперечные сечения пустот в плите заменяем равновеликими квадратными. Для данного перекрытия имеем:


Сторона квадрата .

Плоскостями, параллельными тепловому потоку, разрезаем плиту на два характерных участка: однослойный – I и трехслойный – II.

Участок I.

Площадь:

F1=(0,185-0,14)×1=0,045м2.

Термическое сопротивление:

R1=0,22/1,92=0,1145 м2°С/Вт.

Участок II. Наружные железобетонные слои и воздушная прослойка.

Площадь:

F1=0,14×1=0,14м2.

Термическое сопротивление:

R2=0,045/1,92+0,15=0,19 м2°С/Вт.

Определим термическое сопротивление всей конструкции параллельно тепловому потоку по формуле:

Плоскостями, перпендикулярными тепловому потоку, разрезаем плиту на три слоя: два однородных железобетонных слоя (1 и 3) и средний (2) неоднородный.

Термическое сопротивление однородных слоев:
