Расчеты для здания районной администрации в г. Красноярске, страница 4

Найдем α_ср=

α_ср¹²⁵=0,24; α_ср⁵⁰⁰=0,23; α_ср²⁰⁰⁰=0,21, что превышает 0,2.

Значит, время реверберации определим по формуле:

 находим по таблице Х.2. [5].

¹²⁵=0,27; ⁵⁰⁰=0,26; ²⁰⁰⁰=0,24.

¹²⁵=1,20; ⁵⁰⁰=1,24; ²⁰⁰⁰=1,35.

По графику рис. 33.5 [5] определяем рекомендуемое время реверберации =1,14, из чего следует, что найденное время реверберации отличается от рекомендуемого на более, чем на 20%.

Приложение 5

Расчет освещенности

Определим освещенность кабинета 104 (кабинет служащих отдела кадров).

По [7] расчетная точка находится на 0,8 м по горизонтали и на 1,2 м по вертикали, коэффициент естественной освещенности e_н=1,2% (таблица 2, строка №13).

По приложению Д  [8] определяем группу административного района по ресурсам светового климата - 2. По таблице 4 в зависимости от ориентации световых проемов по сторонам горизонта определяем коэффициент светового климата. Для 2 административного района и при ЮЗ расположении световых проемов m_N=0,85.

Тогда

e_N=e_н∙m_N=1,2∙0,85=1,02

КЕО при боковом освещении найдем по формуле

где ε =0,01∙n₁∙n₂; n₁=3, n₂=27 – определяем по графикам Данилюка (см. рис. 1)

ξ=0,01∙3∙27=0,81;

q=0,52 по [9] таблица Б1 при θ=6º;

r₀=4.61 по [9] таблица Б4 при d_n/h₀₁=4,77/1,345=3,55; l₁/d_n=3,97/4,77=0,83; a_n/d_n=5,31/4,77=1,11; ρ_ср=0,5;

τ₀= τ₁∙τ₂∙τ₃∙τ₄∙τ₅=0,8∙0,8=0,64; τ₁=0,8 по табл. Б7 [9]; τ₂=0.8 по табл. Б7 [9]; τ₃=1 по табл. Б8 [9]; τ₄=1 по табл. Б8 [9]; τ₅=1.

τ₀= τ₁∙τ₂∙τ₃∙τ₄∙τ₅=0,8∙0,8=0,64;

K_з=1,2 по табл. 3 [8] п. 3б для угла 90º.

е_р^б≥е_N, значит освещенность кабинета обеспечивается.

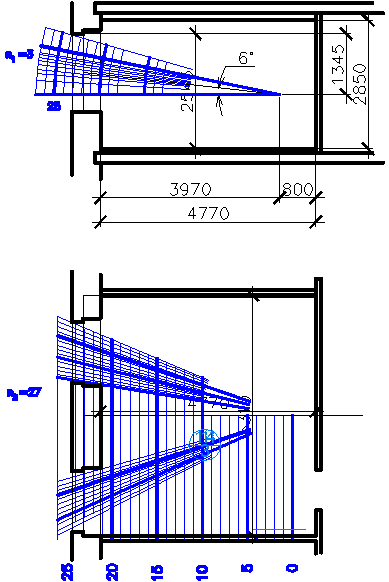

Рис. 1 Рачет количества лучей по графикам Данилюка
Библиографический список

1.  СП  23-101-2000. Проектирование тепловой защиты зданий. – М.: Госстрой России, 2001.

2.  СНиП II-3-79*. Строительная теплотехника. – М.: Минстрой России, 1995.

3.  CНиП 31-05-2003. Общественные здания административного назначения.– М.: Госстрой России, 2003.

4.  СНиП 2.01.01-82. Строительная климатология и геофизика. – М.: Госстрой СССР, 1982.

5.  Архитектура гражданских и промышленных зданий. Учебник для вузов. В 5 т. Под общ. Ред. В. М. Предтеченского. Т. II. Основы проектирования. Изд. 2-е, перераб. И доп. М., Стройиздат, 1976. 215 с. (Моск. Инж.-строит. Ин-т им. В. В. Куйбышева). Авт.: Л. Б. Великовский, Н. Ф. Гуляницкий, В. М. Ильинский и др.

6.  СНиП II-12-77. Защита от шума. – М.: Госстрой СССР, 1977.

7.  СанПиН 2.2.1/2.1.1.1278-03. Гигиенические требования к естественному, искусственному и совмещенному освещению жилых и общественных зданий. – М., 2003.

8.  СНиП 23-05-95*. Естественное и искусственное освещение. – М.: Минстрой России, 1995.

9.  СП               Естественное и искусственное освещение.
