Проектирование цеха по производству минераловатных плит повышенной жесткости

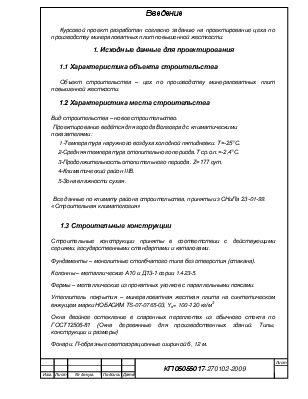

 Введение

Курсовой проект разработан согласно заданию на проектирование цеха по производству минераловатных плит повышенной жесткости.

1. Исходные данные для проектирования

1.1 Характеристика объекта строительства

Объект строительства – цех по производству минераловатных плит повышенной жесткости.

1.2 Характеристика места строительства

Вид строительства – новое строительство.

Проектирование ведётся для города Волгоград с климатическими показателями:

     1-Температура наружного воздуха холодной пятидневки. T=-25°C.

    2-Средняя температура отопительного периода.T ср.о.п.=-2,4°С.

    3-Продолжительность отопительного периода. Z=177 сут.

    4-Климатический район IIIВ.

    5-Зона влажности сухая .

 Все данные по климату района строительства, приняты из СНиПа 23-01-99. «Строительная климатология»

1.3 Строительные конструкции

Строительные конструкции приняты в соответствии с действующими сериями, государственными стандартами и каталогами.

Фундаменты – монолитные столбчатого типа без отверстия (стакана).

Колонны – металлические А10 и Д13-1 серии 1.423-5.

Фермы – металлические из прокатных уголков с параллельными поясами.

Утеплитель покрытия – минераловатная жесткая плита на синтетическом вяжущем марки НОБАСИМ ТS-07-0765-03, Υ_о= 100-120 кг/м³

Окна двойное остекление в спаренных переплетах из обычного стекла по ГОСТ12506-81 (Окна деревянные для производственных зданий. Типы, конструкции и размеры)

Фонари. П-образные светоаэрационные шириной 6, 12 м.

Ворота распашные с калитками – 3*3 м.

Перегородки - разделительные кирпичные, выгораживающие сетчатые стальные.

2. Объемно-планировочное решение

Размеры в осях А-М 54700 мм, в осях 1-19 108000 мм. Здание состоит из двух разновысотных пролетов. Пролет в осях в осях А-Ж – одноэтажный, шириной L_о = 36 м, протяженностью 108 м, высотой Н_о=18 м , с шагом колонн В_о=6м.Пролет в осях в осях Ж-М – одноэтажный, шириной L_о = 18 м, протяженностью 108 м, высотой Н_о=12 м, с шагом колонн В_о=6 м. Все внутреннее пространство здания поделено на объемы разделительными и выгораживающими перегородками (в зависимости от класса взрыво- пожароопасности). В здании нет подвала и чердака.

2.1. Технологический процесс

Цех выпускает минераловатные плиты повышенной жесткости объемной массой до 350 кг/м3. Минераловатное волокно получается из силикатных и силиктно-карбонатных пород (диабаз, глина, мергель известняк, доломит и др.)

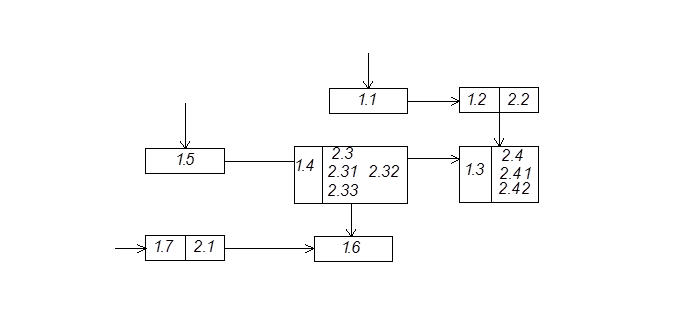

Технологическая схема производства:

1. Основное производство: 1.1. склад сырья; 1.2. Отделение подготовки шихты; 1.3. Отделение печей; 1.4. Отделение производства изделий; 1.5. Отделение связки; 1.6. Склад готовой продукции; 1.7. Тарная мастерская;

2. Подсобное производство: 2.1. . Материально – технический склад; 2.2. Компрессорная; 2.3. Ремонтно-механическая мастерская; 2.4. Электроцех.

     По санитарной характеристике производственный процесс относится к группе 2б. Степень точности работ – грубая. Количество ворот – 7 шт.

2.2. Характеристика здания

Степень долговечности  здания - II

Степень огнестойкости – II класс

Категория здания по взрывопожарной и пожарной опасности- Ф5.1.

Количество пролетов – 2

Этажность – одноэтажное.

Расположения пролетов – параллельное.

Пролет в осях в осях А-Ж – одноэтажный, шириной L_о = 36 м, протяженностью 108 м, высотой Н_о=18 м , с шагом колонн В_о=6м.

Пролет в осях в осях Ж-М – одноэтажный, шириной L_о = 18 м, протяженностью 108 м, высотой Н_о=12 м, с шагом колонн В_о=6 м.

3. Конструктивное решение

3.2 Характеристика несущих конструкций

Конструктивная система здания – каркасная. Конструктивная схема – безригельная. Пространственная жесткость здания обеспечивается в продольном направлении жестким закреплением колонн с фундаментом и шарнирным закреплением жесткого ригеля (фермы) с колонной, в поперечном направлении –связями (горизонтальными по верхним поясам ферм, , вертикальными связями между фермами).

Вертикальные связи между колоннами крестового типа располагаются в центре температурного блока.

Связи в покрытиях устанавливаются между опорами ферм. Вертикальные связи устанавливаются через один шаг колонн. В местах отсутствия вертикальных связей установлены распорки.

Привязка несущих колонн к координационным осям принята 250 мм.

Материал несущего каркаса здания – сталь.

3.2 Характеристика ограждающих конструкций

Стены производственного здания панельные типа «Сандвич» навесные горизонтальной разрезки. Конструкция стены  - трехслойная панель, навешиваемая на каркас посредством крепежных элементов, состоящих из лапок и скоб.  Ригели каркаса выполняют из холодногнутых швеллеров.

Цоколь стены выполнен с применением панелей из легкого бетона толщиной 400 мм. Высота цоколя 1200 мм, считая от уровня чистого пола в помещении
