Планировочная схема

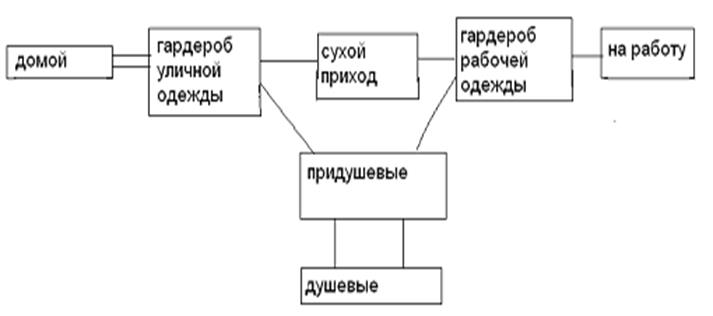

Рис.5. Схема движения рабочих через гардеробно-душевой блок.
Конструктивная система здания – каркасная.
Конструктивная схема – рамно-связевая.
Предусмотрено две лестницы в торцах здания.
9. Разбивочный план предприятия (генплан).
Участок предприятия – прямоугольной формы. Размер участка – 210´120м, площадь – 2,5га. Генеральный план предприятия запроектирован в соответствии с [20].
Участок имеет спокойный рельеф с перепадом в абсолютных отметках от 165,00 до 167,00м. Направление уклона – с севера на юг. Участок ориентирован на северо-восток. Господствующие ветры юго-восточные и юго-западные. Участок имеет растительный слой от 0,3 до 0,6м.
Предприятие располагается в промышленном узле и имеет автомобильные дороги и железнодорожные пути. Класс вредности производства – IV. Требуемая санитарно-защитная зона – от 100 до 300м. Размер требуемой санитарно-защитной зоны для данного предприятия 100м. Предзаводская зона расположена в юго-восточной части, а складская, транспортная – в северо-западной части. Проектируемый цех размещается в производственной зоне. Подсобно-вспомо-гательная зона для данного предприятия отсутствует. Подъезды к цеху запроектированы с восточной и северной стороны.
На территории предприятия предусмотрена железная дорога, которая подходит к складам глины и готовой продукции.
На территории предусмотрены посев травы, посадка кустарника и деревьев. Территория зданий и сооружений дана в таблице 8.
Таблица 8
Экспликация зданий и сооружений
|
Номер по генплану |
Наименование зданий (сооружений) |
Координаты |
|
1 2 3 4 5 6 7 8 |
Производственный корпус Административный корпус Ремонтно-механические мастерские Прирельсовый склад готовой продукции с рампой Неотапливаемый склад глины с подогревателем Открытые складские площади Проходная Стоянка для 10 грузовых автомашин |
- - -
- |
Технико-экономические показатели генерального плана
Площадь территории - 2,5га
Площадь застройки - 1,0га в том числе:
зданиями и сооружениями - 7000м2
открытыми складами, производственными площадками - 3000 м2
Количество зданий и сооружений - 6 шт.
Внутризаводские дороги (площадь занимаемой территории)
железной - 0,01 га.
автомобильной - 0,06 га.
Плотность застройки 10. Архитектурно-композиционное решение
Предприятие (см. разд.9), в состав которого входит проектируемое здание, расположено за пределом селитебной зоны в производственной зоне. Предзаводская площадь с проходной расположены со стороны селитебной зоны.
В архитектурных решениях промышленных предприятий должна быть реализована задача создать не только объекты производства определённого вида продукции, но и наделить их высокими эстетическими и художественными свойствами.
Основой архитектурной композиции является производственный процесс и характеристика условий труда. В области строительной индустрии, где особенности технологического процесса, компоновка оборудования, способ перемещения сырья, готовой продукции, условия микроклимата накладывают жесткие ограничения на выбор типа здания, его этажности, габаритов профиля и других характеристик , влияющих на общее архитектурно-композиционное решение.
