Проектирование цеха по производству литых керамических плиток в г. Кемерово, страница 3

Номер слоя	Наименование	Толщина слоя,d, м	Плотность материала, g, кг/м³	Коэффициент  теплопроводности l, Вт/(м´°с)
1	Профилированный лист
	С44-1000-0,8, сталь	0,0008	7850	58
2	Утеплитель из минераловатной	опре-
	полужёсткой плиты ГОСТ 9573-82	деляемая	100	0,06
3	Профилируемый лист
	С44-1000-0,8, сталь	0,0008	7850	58

Примечание: материалы соответствуют условиям работы «А» [15].

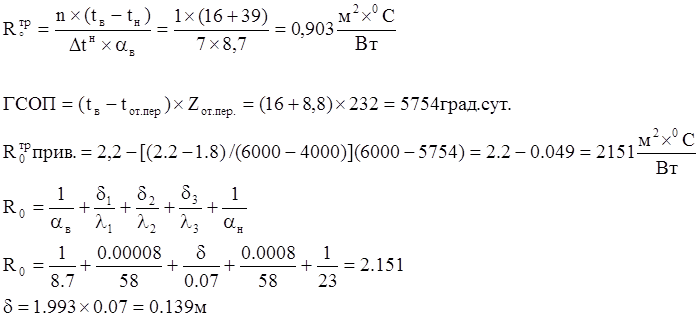

Расчет производится в соответствии с требованиями [15,16].

Принимаем толщину утеплителя равной 0,15 м.

3.2.2. Теплотехнический расчет покрытия

Рис.4 Конструкция покрытия:

1 – стальной профилированный лист; 2 – пароизоляция из рубероида;

3 – утеплитель из минераловатной жесткой плиты;

4 – гидроизоляционный рулонный ковёр из 4 слоёв стеклорубероида;

5 – защитный слой из гравия.

Таблица 3

Теплофизические характеристики материалов покрытия

Номер слоя	Наименование	Толщина слоя, δ, м	Плотность материала, γ, кг/м3	Коэффициент теплопро-водности, λ, Вт/(м´°С)
1	Стальной профилированный лист Н60-845-0.8	0,0008	7850	58
2	Пароизоляция – слой рубероида	0,001	600	0,17
3	Утеплитель – минераловатная жесткая плита	определяемая	200	0,076
4	Гидроизоляционный ковер из 4 слоев рубероида	0,001	600	0,17

Окончание табл.3

Номер слоя	Наименование	Толщина слоя, δ, м	Плотность материала, γ, кг/м3	Коэффициент теплопро-водности, λ, Вт/(м´°С)
5	Защитный слой из гравия	0,05-0,1	1600	0,47

Примечание: материалы соответствуют условиям работ «А» [15].

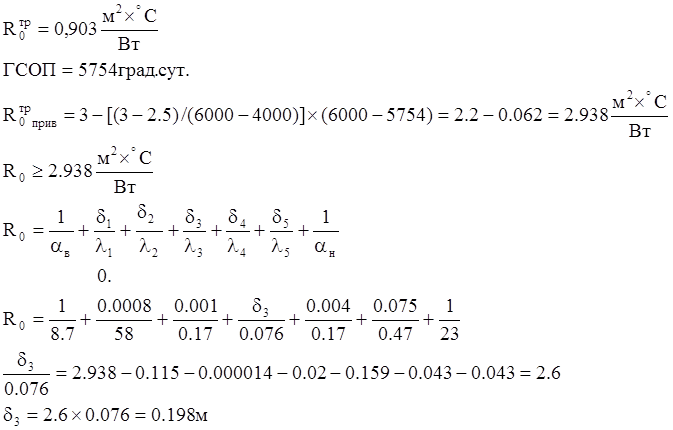

Расчет производится в соответствии с требованиями [15,16].

Принимаем толщину утеплителя равной 0,2м

3.3. Светопрозрачные конструкции.

ГСОП= 5754град.сут.

По табл. 9[15]

По прил. 6[15]  при  принимаем двойное остекление в металлических раздельных переплетах из спаренных прямоугольных стальных труб

Для естественного освещения и вентиляции цеха применены прямоугольные светоаэрационные фонари с одним ярусом переплетов с одинарным остекле-нием. Основными элементами фонаря являются несущие стальные конструкции, переплеты, покрытие, механизмы открывания и пожарные лестницы.

3.3.1. Расчет площади оконного заполнения фасада пролёта

 А-Г.

Количество остекления в окнах определяется по табл.9 и прлож.6 [15]. Требуемое сопротивление теплопередачи окна R_о^тр=0,34 м²´^оС/Вт. Это сопротивление теплопередачи обеспечивает двойное остекление в металлических раздельных переплетах.

Расчет площади оконного заполнения производим  согласно [19,3]. Расчет производим по приближенной формуле:

Площадь пролета А-1 Sn=36´60=2160 м².

Разряд зрительной работы задан IV для первого административного района по ресурсу светового климата.

Коэффициент естественного освещения помещения eN=4%.

Коэффициент запаса принимаем К₃=1.3, коэффициент, учитывающий затенение окон  противостоящими зданиями, К_зд=1.

Значение световой характеристики окон при боковом освещении определяем для Ln/B=60/36=1.7 и В/h₁=36/10,6=3.4, равен 15

h₁=H₀-0.8-0.6=12.0-0.8-0.6=10.6м.

Общий коэффициент светопропускания

τ₀= τ₁´τ₂ ´τ₃ ´τ₄´ τ₅=0,8´0,6´0,9=0,43

где τ₁=0,8 – для двойного стекла; τ₂=0,6 – для двойных открывающихся переплетов; τ₃=0,9 – для стальных ферм; τ₄= τ₅=1, так как отсутствуют солнцезащитные устройства.

Средневзвешенный коэффициент отражения потолка, стен и пола

где: ρ_{потолка}- коэффициент отражения потолка (сталь оцинкованная) =0,35;
