4. Тепловой расчет и подбор отопительных приборов

Тепловой расчет отопительных приборов заключается в выборе типоразмера и числа их элементов с таким условием, чтобы общая поверхность прибора обеспечивала необходимое  теплопоступление в обслуживаемое помещение.

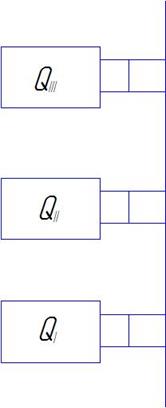

Схема рассчитываемого стояка.

Тепловая нагрузка на стояк Q_СТ, Вт.

После расчёта потерь теплоты помещениями определяется тепловая нагрузка стояков и тепловая мощность системы отопления. Тепловая нагрузка стояка определяется по формуле

, где  – тепловая нагрузка прибора, принимаемая равной теплопотерям помещения, в котором этот прибор установлен, Вт;         n – число отопительных приборов, присоединённых к стояку.

Данные расчета сводим в таблицу 4.

Таблица 4 - Распределение тепловой нагрузки по стоякам

N стояка	Нагрузка Q, Вт
	1 этаж	2 этаж	3 этаж	Σ
1	690	560	810	2060
2	1060	820	1330	3210
3	730	570	820	2120
4	800	640	940	2380
5	880	700	1050	2630
6	890	650	1160	2700
7	1030	800	1000	2830
8	710	580	840	2130
9				2790
10	630	520	740	1890
11	1480	1120	1910	4510

Определяем количество теплоносителя G_ПР, кг/ч, проходящего через отопительный прибор в течение часа:

, где a - коэффициент затекания воды в прибор; Q_СТ - тепловая нагрузка рассчитываемого стояка, Вт; b₁ - коэффициент, учитывающий дополнительные теплопотери, связанные с размещением отопительных приборов у наружных ограждений; b₂ - поправочный коэффициент, учитывающий теплоотдачу через дополнительную сверх расчетной площадь принимаемых к установке приборов;  с - удельная теплоемкость воды, кДж/(кг °С); t_Г и t_О - соответственно температуры теплоносителя в подающей и обратной магистралях, °С;

=74,4 кг/ч

Рассчитаем температурный напор для отопительного прибора Dt, °С

, где t_ВХ и t_ВЫХ - температура теплоносителя  соответственно на входе и на выходе из отопительного прибора

,

=95°С

=85,2°С

где - тепловая нагрузка отопительных приборов, расположенных до рассматриваемого по ходу движения теплоносителя, Вт; t_В - температура внутреннего воздуха в помещении, °С.

Найдем комплексный коэффициент j по формуле

, где n и p - коэффициенты полученные экспериментальным путем; b - поправочный коэффициент на атмосферное давление.

Рассчитаем теплоотдачу открыто проложенных теплопроводов:

, где q_Г, q_В - соответственно теплоотдача горизонтально и вертикально проложенных теплопроводов, Вт/м; l_Г, l_В - соответственно длинны горизонтально и вертикально проложенных теплопроводов, м.

Q_ТР=80·0,3+63·2,8=200,4 Вт/м

Рассчитаем требуемый тепловой поток q_ТР, Вт/м²:

.

Вт/м²

Определим типоразмер и площадь поверхности нагрева A, м², отопительного прибора.  Выбираем к установке конвектор «Универсал» КН20-0,786к А=2,2 м².

Аналогично проводим расчет остальных отопительных приборов.

Таблица 5 – Расчет отопительных приборов.
