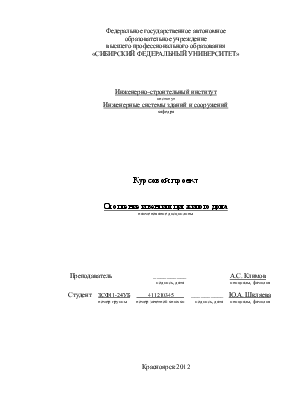

Отопление и вентиляция жилого дома

Федеральное государственное автономное

образовательное учреждение

высшего профессионального образования

«СИБИРСКИЙ ФЕДЕРАЛЬНЫЙ УНИВЕРСИТЕТ»

Инженерно-строительный институт

институт

Инженерные системы зданий и сооружений

кафедра

Курсовой проект

Отопление и вентиляция жилого дома

наименование дисциплины

Преподаватель                         __________                          А.С. Климов

подпись, дата                                       инициалы, фамилия

Студент    ЗСФ11-24УБ    411210345          __________   Ю.А. Шкляева

номер группы        номер зачетной книжки         подпись, дата      инициалы, фамилия

Красноярск 2012

Содержание

1. Исходные данные для проектирования

1. План №9

2. Город – Боготол

3. Количество этажей – 3

4. Ориентация фасада – юго-восток

5. Высота этажа – 2,8 м

6. Высота вытяжной вентиляционной шахты – 3,5 м

7. Высота чистого пола над уровнем земли – 1,2 м

8. Характеристика ограждающих конструкций:

- наружная стена К=0,29 Вт/м²

- чердачное перекрытие К=0,22 Вт/м²

- пол над неотапливаемым подвалом К=0,22 Вт/м²

- заполнение световых проемов К=1,67 Вт/м²

9. Характеристика системы отопления:

- однотрубная тупиковая с верхней разводкой

- располагаемое давление Р=5000 Па

- параметры теплоносителя – вода, 95/70˚С

- отопительные приборы – по самостоятельному выбору.

10. Расчетные параметры наружного воздуха:

- средняя температура наиболее холодной пятидневки t_х⁵=-39˚С

- средняя температура периода со среднесуточной температурой воздуха ниже или раной 8˚С – t_ОТ.ПЕР.=-7,6˚С

- продолжительность периода со среднесуточной температурой воздуха ниже или раной 8˚С – z_ОТ.ПЕР.=239 сут.

- скорость ветра – 4,3 м/с

- зона влажности – 3 (сухая)

- условия эксплуатации ограждающих конструкций – А.

11. Расчетные параметры внутреннего воздуха:

- для жилых комнат температура внутреннего воздуха t_В=18⁰С

- для лестничной клетки t_В=16⁰С

2. Расчет тепловых потерь через ограждающие конструкции.

Теплопотери через наружные ограждения здания , Вт, рассчитываются для всех помещений первого, среднего, верхнего этажей и для лестничной клетки секции по формуле

, где K - коэффициент теплопередачи ограждения, Вт/(м^2.°C); F - расчетная  площадь ограждений, м²;  - температура внутреннего воздуха в помещениях,°C, (для жилых комнат =18°C, для лестничной клетки =16°C);  - расчетная температура наружного воздуха,°C; n- поправочный коэффициент к рабочей разности температур; h - коэффициент, учитывающий дополнительные теплопотери, рассчитывают по формуле , ( - сумма дополнительных потерь тепла через ограждения, принимается в процентах к основным теплопотерям).

Расчет теплопотерь через ограждающие конструкции сводим в табл.1

Таблица1- Расчет  теплопотерь зданием
