Разбивка полигона на местности. Камеральная обработка ведомости координат. Построение плана полигона

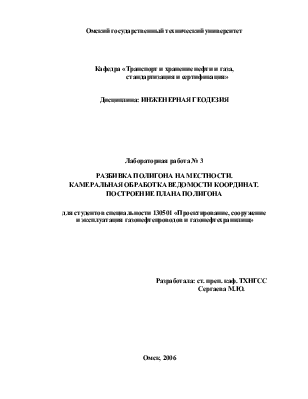

Омский государственный технический университет

Кафедра «Транспорт и хранение нефти и газа,

                стандартизация и сертификация»

Дисциплина: ИНЖЕНЕРНАЯ ГЕОДЕЗИЯ

Лабораторная работа № 3

РАЗБИВКА ПОЛИГОНА НА МЕСТНОСТИ.

КАМЕРАЛЬНАЯ ОБРАБОТКА ВЕДОМОСТИ КООРДИНАТ.

ПОСТРОЕНИЕ ПЛАНА ПОЛИГОНА

для студентов специальности 130501 «Проектирование, сооружение

 и эксплуатация газонефтепроводов и газонефтехранилищ»

Разработала: ст. преп. каф. ТХНГСС

Сергаева М.Ю.

Омск, 2006

Цель работы: Освоить методику разбивочных работ на местности, научиться выполнять камеральные работы по обработке материалов топографической съемки и составлению плана площадки – полигона.

Приборы и принадлежности: теодолит 4Т30П в комплекте, нивелирные рейки, журнал измерений, ватман, масштабная линейка, циркуль-измеритель.

Задание:

- создание планового и высотного съемочного обоснования проложением замкнутого теодолитного  и нивелирного ходов;

- производство топографической съемки;

- камеральные работы по обработке полученных материалов и составление плана полигона.

Порядок выполнения работы

1. Закрепить на местности пять пикетов.

2. Провести плановое, высотное обоснование и произвести топографическую съемку: измерить горизонтальные правые (внутренние) углы β полигона, превышения пикетных точек (вершин полигона), определить горизонтальные проложения между вершинами полигона.

3. Вычертить схему, на которой указать номера пикетов, горизонтальные углы, горизонтальные проложения (рис. 1).

4. Составить координатную ведомость (табл. 1), в которой указать измеренные углы и исходный азимут линии 1-2 согласно варианту.

5. Обработать координатную ведомость.

6. Вычертить план полигона в координатной сетке (рис. 2).

7. Произвести контроль чертежа полигона, измерив румбы, азимуты и горизонтальные проложения сторон полигона.

Обработка координатной ведомости

1.  Увязка углов хода.

а) Со схемы (рис. 1) в ведомость вычисления координат (табл. 1) выписывают в соответствующие графы все исходные данные.

б) Подсчитывают:

сумму измеренных углов полигона

Σβ_изм. = β₁ + β₂ + β₃ + β₄ + β₅ ,                                                         (1)

теоретическую сумму углов по формуле
