Дисциплина: МЕХАНИКА ГРУНТОВ
Раздел: ОПРЕДЕЛЕНИЕ ОСАДОК СООРУЖЕНИЙ
Практическое занятие № 7
ОПРЕДЕЛЕНИЕ ОСАДКИ ОСНОВАНИЯ МЕТОДОМ
ПОСЛОЙНОГО СУММИРОВАНИЯ
Задание. Методом послойного суммирования определить конечную осадку S насыпи высотой hн и размерами насыпи lн и dн, расположенной на основании, состоящем из супеси мощностью H и суглинке мягкопластичном (большой мощности). Уровень грунтовых вод (УГВ) находится на глубине 2 м от поверхности земли.
Метод послойного суммирования осадок позволяет учесть неоднородность основания, выражающуюся в изменении модуля деформации по глубине.
Таблица 1
Исходные данные
|
№ вар. |
hн, м |
ρн, т/м3 |
lн, м |
dн, м |
Супесь |
Суглинок |
|||||||
|
Н, м |
ρ, т/м3 |
ρs, т/м3 |
е |
Е, кПа |
ρ, т/м3 |
ρ s, т/м3 |
е |
Е, кПа |
|||||
|
1 |
6,4 |
2,28 |
12,0 |
9,6 |
4,6 |
2,10 |
2,68 |
0,59 |
14000 |
1,97 |
2,70 |
0,73 |
8300 |
|
2 |
6,4 |
2,16 |
8,0 |
9,6 |
5,4 |
2,06 |
2,69 |
0,60 |
13200 |
1,98 |
2,71 |
0,71 |
9000 |
|
3 |
8,0 |
2,23 |
10,0 |
12,0 |
6,0 |
2,01 |
2,69 |
0,56 |
14100 |
1,96 |
2,69 |
0,86 |
7820 |
|
4 |
7,5 |
2,17 |
15,0 |
15,0 |
6,4 |
2,08 |
2,70 |
0,51 |
14300 |
1,92 |
2,72 |
0,77 |
8260 |
|
5 |
10,8 |
2,21 |
36,0 |
21,6 |
5,0 |
2,03 |
2,70 |
0,54 |
13600 |
1,86 |
2,71 |
0,74 |
8430 |
|
6 |
4,8 |
2,20 |
12,0 |
7,2 |
6,0 |
2,07 |
2,68 |
0,50 |
14180 |
1,93 |
2,73 |
0,89 |
7370 |
|
7 |
12,0 |
2,18 |
10,0 |
18,0 |
4,8 |
1,99 |
2,69 |
0,53 |
13900 |
1,88 |
2,70 |
0,73 |
8550 |
|
8 |
7,0 |
2,24 |
35,0 |
14,0 |
5,0 |
2,00 |
2,70 |
0,58 |
14030 |
1,89 |
2,72 |
0,70 |
8900 |
|
9 |
6,4 |
2,22 |
8,0 |
12,8 |
6,2 |
2,04 |
2,68 |
0,59 |
13260 |
1,95 |
2,69 |
0,80 |
7740 |
|
10 |
11,0 |
2,09 |
27,5 |
22,0 |
7,5 |
2,02 |
2,69 |
0,55 |
13850 |
1,91 |
2,71 |
0,90 |
6980 |
В табл. 1 ρн – плотность грунта в теле насыпи, ρ – плотность супеси и суглинка, ρ s - плотность частиц супеси и суглинка, е – коэффициент пористости супеси и суглинка, Е – модуль общей деформации супеси и суглинка.

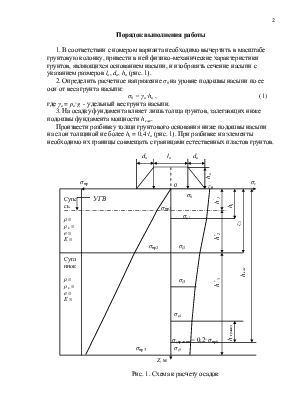

Порядок выполнения работы

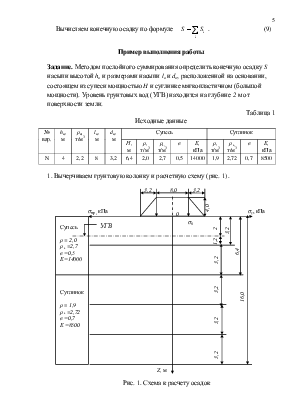

1. В соответствии с номером варианта необходимо вычертить в масштабе грунтовую колонку, привести в ней физико-механические характеристики грунтов, являющихся основанием насыпи, и изобразить сечение насыпи с указанием размеров lн, dн, hн (рис. 1).
2. Определить расчетное напряжение σ0 на уровне подошвы насыпи по ее оси от веса грунта насыпи:
σ0 = γн·hн , (1)
где γн = ρн·g - удельный вес грунта насыпи.
3. На осадку фундамента влияет лишь толща грунтов, залегающих ниже подошвы фундамента мощности hсж.
Произвести разбивку толщи грунтового основания ниже подошвы насыпи на слои толщиной не более hi = 0,4·lн (рис. 1). При разбивке на элементы необходимо их границы совмещать с границами естественных пластов грунтов.
 |

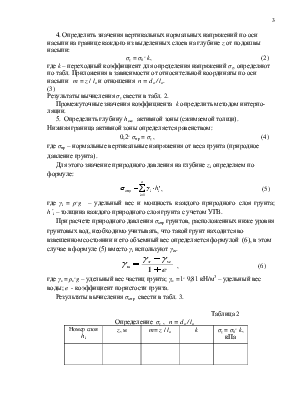

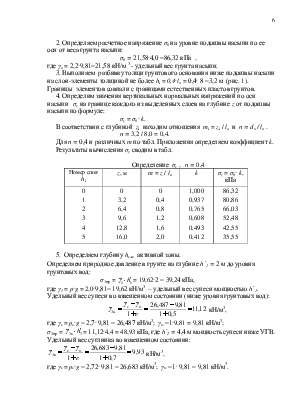

4. Определить значения вертикальных нормальных напряжений по оси насыпи на границе каждого из выделенных слоев на глубине z от подошвы насыпи:
σz = σ0· k,(2)
где k – переходный коэффициент для определения напряжений σz, определяют по табл. Приложения в зависимости от относительной координаты по оси насыпи m= z / lн и отношения n = dн / lн. (3)
Результаты вычисления σz свести в табл. 2.
Промежуточные значения коэффициента kопределить методом интерпо-ляции.

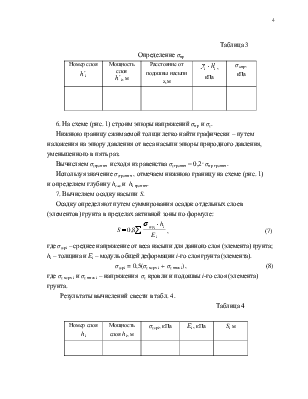

5. Определить глубину hсж активной зоны (сжимаемой толщи).
Нижняя граница активной зоны определяется равенством:
0,2· σпр = σz , (4)
