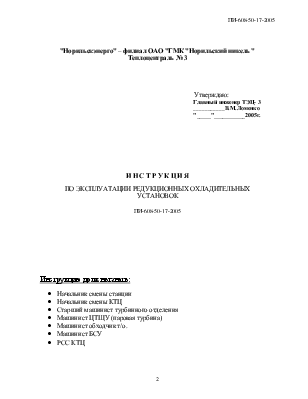

Инструкция по эксплуатации редукционных охладительных установок

"Норильскэнерго" – филиал ОАО "ГМК "Норильский никель"

Теплоэлектроцентраль №3

И Н С Т Р У К Ц И Я

ПО ЭКСПЛУАТАЦИИ РЕДУКЦИОННЫХ ОХЛАДИТЕЛЬНЫХ

УСТАНОВОК

                             ПИ-608-50-17-2005

взамен ПИ 388-50-17-03,

утвержденной 18 октября 2003г.

г. Норильск-2005 г.

"Норильскэнерго" – филиал ОАО "ГМК "Норильский никель "

Теплоцентраль № 3

Утверждаю:                                                                                                                                                                                      Главный инженер ТЭЦ- 3                                                     ___________В.М.Ломенко               "_____"___________2005г.

И Н С Т Р У К Ц И Я

ПО ЭКСПЛУАТАЦИИ РЕДУКЦИОННЫХ ОХЛАДИТЕЛЬНЫХ

УСТАНОВОК

ПИ-608-50-17-2005

Инструкцию должны знать:

·  Начальник смены станции

·  Начальник смены КТЦ

·  Старший машинист турбинного отделения

·  Машинист ЦТЩУ (паровая турбина)

·  Машинист обходчик т/о.

·  Машинист БСУ

·  РСС КТЦ

Оглавление:

    1.Общие положение____________________________________________4

2.Устройство и принцип работы_________________________________5

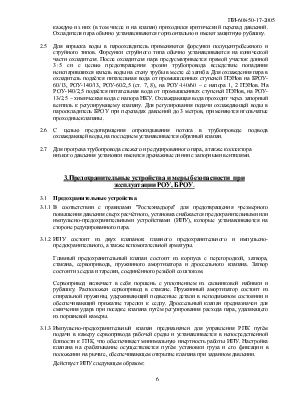

3.Предохранительные устройства и меры безопасности

   при эксплуатации РОУ,БРОУ__________________________________6

4.Подготовка установки  к пуску из холодного состояния___________8

5.Пуск установки из холодного состояния_________________________9

6.Пуск установки, находящейся в горячем резерве_________________10

7.Обслуживание установки во время работы______________________10

8.Отключение установки________________________________________11

9.Вывод установки в ремонт_____________________________________12

10. Порядок настройки предохранительных клапанов______________12

11.Характерные неполадки и методы их устранения________________12

1.Общие положения.

1.1.  Настоящая инструкция разработана на основе типовой инструкции по эксплуатации редукционно-охладительных установок ТИ-34-70-019-83, "Правил устройства и безопасной эксплуатации трубопроводов пара и горячей воды" от 11. 06. 2003 года.

1.2.  Инструкция устанавливает основные требования по обеспечению надёжной работы установок: в процессе пуска из холодного состояния и горячего резерва, под нагрузкой, а также при их отключении и выводе в ремонт.

1.3.  Редукционно-охладительные установки (РОУ), снижают давление и температуру пара до пределов, установленных потребителями, предназначенных для:

·  резервирования производственных и теплофикационных отборов турбин;

·  редуцирования растопочного пара котлов с целью использования его в тепловой схеме станции.

1.4.  В котлотурбинном цехе установлены следующие РОУ:

1.4.1. РОУ-140/60, ст. №1 – 1 штука – редуцирует пар с параметрами Р – 140 ат, Т – 560 °С до параметров Р – 60 ати, Т –450 °С (не выше), производительностью 250 т/час. Предназначена для резервирования и подачи пара на ТГ-5, 6 при прекращении подачи пара с  котлов-утилизаторов НМЗ а также возможен режим с двойным редуцированнием РОУ 140/60 –БРОУ 60/13 на производство и СН ТЭЦ -3,при отключенном эн.блоке ст.№ 4 с одновременным прекращением  подачи пара с НМЗ.

1.4.2. РОУ-140/13, ст. №2 – 1 штука, редуцирует пар с параметрами Р – 140 ати, Т – 560 °С до параметров Р - 13 ати, Т – 250 °С, производительность – 250 т/час. Предназначена для редуцирования и подачи пара 13 ати на производство НМЗ и собственные нужды ТЭЦ-3 данный режим поддерживается при отключенной турбине ст.№ 4 .

1.4.3. РОУ-140/2,5, ст. №3 – 1 штука, редуцирует пар с параметрами Р – 140 ати,

Т – 560 °С до параметров Р – 2,5 ати, Т – 130 °С, производительность – 150 т/час. Предназначена для редуцирования пара, вырабатываемого котлами при пуске энергоблоков, который используется в тепловой схеме ТЭЦ-3.

1.4.4. РОУ-80/13, ст. №4 – 1 штука, редуцирует насыщенный пар от котлов-утилизаторов НМЗ с параметрами Р – 80 ати, Т – 290 °С до параметров Р – 13 ати, Т – 250 °С, производительность – 150 т/час. Включается в работу при выходе из строя котлов перегрева НМЗ, для резервирования пара 13 ати на производство и СН.

1.4.5. РОУ-80/2,5, ст. №5 – 1 штука, редуцирует насыщенный пар от котлов-утилизаторов НМЗ с параметрами Р – 80 ати, Т – 290 °С до параметров Р – 2,5 ати, Т – 130 °С, производительность – 150 т/час. Включается в работу при выходе из строя котлов перегрева НМЗ, для резервирования пара 2,5 ати на СН.

1.4.6. БРОУ-60/13, ст. №6 – 1 штука (быстродействующая РОУ), редуцирует пар с параметрами Р – 60 ати, Т – 450 °С до параметров Р – 13 ати, Т – 250 °С, производительность –

250 т/час. Предназначена для резервирования производственного отбора пара 13 ати, ТА. ст. №5, 6 и сохранения в работе котлов-утилизаторов НМЗ.

1.4.7. РОУ-60/2,5, ст. №7, 8 – 2 штуки, редуцирует пар с параметрами Р – 60 ати,

Т – 450 °С до параметров Р – 2,5 ати, Т – 130 °С, производительность – 100 т/час. Предназначена для резервирования и подачи пара в коллектор 2,5 ати и сохранения в работе котлов перегрева НМЗ, в случае отключения ТГ-5, 6.

1.4.8. РОУ-13/2,5, ст. № 11 – 1 штука, редуцирует пар с параметрами
