ЗФ ОАО ГМК "Норильский никель"
по "Норильскэнерго"
ТЭЦ-3.
И Н С Т Р У К Ц И Я
ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ
ГЕНЕРАТОРОВ ТЭЦ-3.
ПИ-388-50-37-04
г.Норильск, 2004г.

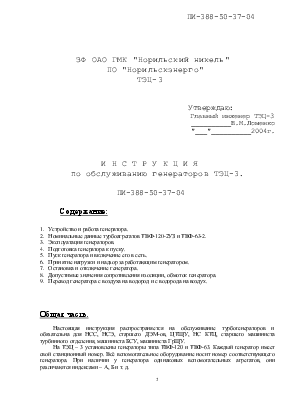

ПИ-388-50-37-04
ЗФ ОАО ГМК "Норильский никель"
ПО "Норильскэнерго"
ТЭЦ-3
Утверждаю:
Главный инженер ТЭЦ-3
__________В.М.Ломенко
"___"__________2004г.
И Н С Т Р У К Ц И Я
по обслуживанию генераторов ТЭЦ-3.
ПИ-388-50-37-04
Содержание:
1. Устройство и работа генератора.
2. Номинальные данные турбоагрегатов ТВФ-120-2УЗ и ТВФ-63-2.
3. Эксплуатация генераторов.
4. Подготовка генератора к пуску.
5. Пуск генератора и включение его в сеть.
6. Принятие нагрузки и надзор за работающим генератором.
7. Остановка и отключение генератора.
8. Допустимые значения сопротивления изоляции, обмоток генератора.
9. Перевод генератора с воздуха на водород и с водорода на воздух.
Общая часть.
Настоящая инструкция распространяется на обслуживание турбогенераторов и обязательна для НСС, НСЭ, старшего ДЭМ-ов, ЦТЩУ, НС КТЦ, старшего машиниста турбинного отделения, машиниста БСУ, машиниста ГрЩУ.
На ТЭЦ – 3 установлены генераторы типа ТВФ-120 и ТВФ-63. Каждый генератор имеет свой станционный номер. Всё вспомогательное оборудование носит номер соответствующего генератора. При наличии у генератора одинаковых вспомогательных агрегатов, они различаются индексами – А, Б и т. д.
1. Устройство и работа генератора.
1.1. Конструктивные особенности генераторов типа ТВФ.
Турбогенераторы (далее генераторы) ТВФ-120, ТВФ-63 с непосредственным водородным охлаждением обмотки ротора и сердечника статора и косвенным водородным охлаждением обмотки статора.
Циркуляция воды в газоохладителях осуществляется насосами, расположенными вне генератора.
Маслоохлаждение маслоопорных подшипников и уплотнений вала генератора производится от масляной системы турбины. На 4Г маслоснабжение уплотнений вала генератора автономное, от своих маслонасосов.
1.2. Корпус и сердечник статора.
Газонепроницаемый корпус статора выполнен неразъёмным. Механическая прочность достаточна, чтобы статор мог выдержать без остаточных деформаций внутреннее давление в случае взрыва водорода.
В лобовые части обмотки ротора охлаждающий газ попадает по каналам, специально предусмотренным в щитах и бочке ротора.
Газоплотность соприкасающихся частей корпуса и наружных щитов обеспечивается резиновыми шнурами.
Сердечник статора собран из электротехнической стали и вдоль оси разделён вентиляционными каналами.
Для внутреннего осмотра статора без разборки генератора со стороны турбины снизу предусмотрен люк.
1.3. Обмотка статора.
Обмотка статора трёхфазная, двухслойная с укороченным шагом, стержневая с странспозицией элементарных проводников.
Изоляция стержневая термореактивная у ТВФ-120 типа "монолит", ТВФ-63 типа "слюдотерм".
Начало и концы обмотки выведены наружу через концевые вводы. Токоведущий стержень линейных концевых выводов статорной обмотки состоит из двух медных труб, входящих друг в друга и приваренных с двух сторон к контактным пластинам.
В образованную трубами полость для охлаждения линейного вывода через два отверстия в верхней пластине проходит водород.
1.4. Ротор.
Ротор изготовлен из цельной поковки специальной стали, обеспечивающей механическую прочность ротора при всех режимах работы генератора.
Ротор имеет центральное осевое отверстие, которое со стороны турбины, включая бочку, заполнено магнитной вставкой из стали. В отверстие со стороны возбудителя установлены стержни токопровода.
Обмотка ротора выполнена из полосовой меди с присадкой серебра и имеет непосредственное охлаждение водородом. По схеме самовентиляции с забором газа из зазора машины.
Каждый виток намотан на ребро и состоит из двух параллельных полос, имеющих в лобовой части выфрезерованные канавки, обращённые друг к другу и образующие таким образом вентиляционные каналы.
Токопроводы расположены в центральном отверстии ротора и соединяются с обмоткой и контактными кольцами с помощью изолированных гибких шин и специальных изолированных болтов.
Для обеспечения газоплотности ротора места выхода болтов из тела ротора имеют уплотнения.
Роторные бандажи выполнены из специальной немагнитной стали.
1.5. Газоохладители.
Отвод тепла, выделяющегося в генераторе, производится на ТВФ-120 шестью, а на
ТВФ-63 четырьмя газоохладителями типа ОПГ-100, установленными внутри корпуса статора вдоль оси машины.

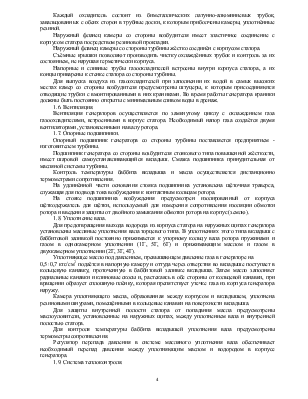

Каждый охладитель состоит из биметаллических латунно-алюминиевых трубок, завальцованных с обеих сторон в трубные доски, к которым приболчены камеры, уплотнённые резиной.
