. ЗФ ОАО ГМК "Норильский никель"
ПО "Норильскэнерго"
ТЭЦ-3
ПО ОСТАНОВУ ЭНЕРГОБЛОКОВ ПО ГРАФИКУ "ОСТАНОВ ТУРБИНЫ С РАСХОЛАЖИВАНИЕМ ПРИ РАБОТЕ
И БЛОКЕ С КОТЛОМ".
ПИ-388-50-26г.Норильск,2003г.
ЗФ ОАО ГМК "Норильский никель"
ПО "Норильскэнерго"
ТЭЦ-3
Утверждаю:
Главный инженер ТЭЦ-3
___________В.М.Ломенко
"____"__________2003г.
И Н С Т Р У К Ц И Я
ПО ОСТАНОВУ ЭНЕРГОБЛОКОВ ПО ГРАФИКУ
С РАСХОЛАЖИВАНИЕМ.
ПИ-388-50-26-
ИНСТРУКЦИЮ ДОЛЖНЫ ЗНАТЬ:
1. Начальник смены станции.
2. Начальник смены КТЦ.
3. Старшие машинисты турбинного отделения и котельного отделения.
4. Машинист БСУ.
5. Машинисты – обходчики турбинного отделения и котельного отделения.
6. ИТР КТЦ.

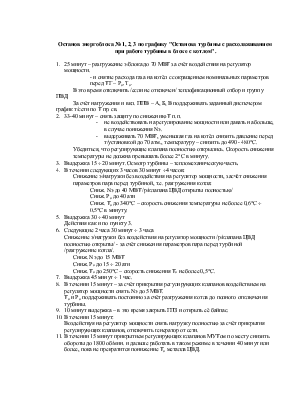

Останов энергоблока № 1, 2, 3 по графику "Останова турбины с расхолаживанием при работе турбины в блоке с котлом".
1. 25 минут – разгружение э/блока до 70 МВТ за счёт воздействия на регулятор мощности.
- и снятие расхода газа на котёл с сокращением номинальных параметров перед ТГ – Ро, Tо.
В это время отключить /если не отключен/ теплофикационный отбор и группу ПВД.
За счёт нагружения и вкл. ППВ – А, Б, В поддерживать заданный диспечером график т/сети по Т пр. св.
2. 33-40 минут – снять защиту по снижению Т п.п.
- не воздействовать на регулирование мощности или давать на больше, в случае понижения Nэ.
- выдерживать 70 МВТ, уменьшая газ на котёл снизить давление перед т/установкой до 70 атм., температуру – снизить до 490 - 480°С.
Убедиться, что регулирующие клапана полностью открылись. Скорость снижения температуры не должна превышать более 2°С в минуту.
3. Выдержка 15 ¸ 20 минут. Осмотр турбины – тепломеханическую часть.
4. В течении следующих 3 часов 30 минут ¸4 часов:
Снижение э/нагрузки без воздействия на регулятор мощности, засчёт снижения параметров пара перед турбиной, т.е. разгружения котла:
Сниж. Nэ до 40 МВТ /р/клапана ЦВД открыты полностью/
Сниж. Ро до 40 ати
Сниж. То до 340°С – скорость снижения температуры не более 0,6°С ¸ 0,5°С в минуту.
5. Выдержка 30 ¸ 40 минут
Действия как и по пункту 3.
6. Следующие 2 часа 30 минут ¸ 3 часа
Снижение э/нагрузки без воздействия на регулятор мощности /р/клапана ЦВД полностью открыты/ - за счёт снижения параметров пара перед турбиной /разгружение котла/.
Сниж. Nэ до 15 МВТ
Сниж. Ро до 15 ¸ 20 ати
Сниж. То до 250°С – скорость снижения То не более 0,5°С.
7. Выдержка 45 минут ¸ 1 час.
8. В течении 15 минут – за счёт прикрытия регулирующих клапанов воздействием на регулятор мощности снять Nэ до 5 МВТ.
То и Ро поддерживать постоянно за счёт разгружения котла до полного отключения турбины.
9. 10 минут выдержка – в это время закрыть ГПЗ и открыть её байпас.
10. В течении 15 минут:
Воздействуя на регулятор мощности снять нагрузку полностью за счёт прикрытия регулирующих клапанов, отключить генератор от сети.
11. В течении 15 минут прикрытием регулирующих клапанов МУТом по месту снизить обороты до 1800 об/мин. и дальше работать в таком режиме в течении 40 минут или более, пока не прекратится понижение То металла ЦВД.

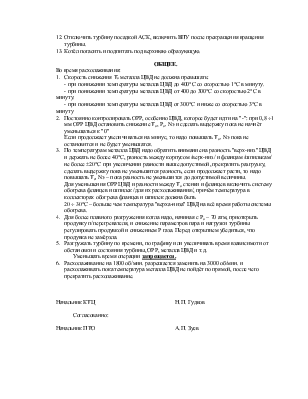

12. Отключить турбину посадкой АСК, включить ВПУ после прекращения вращения турбины.
13. Котёл погасить и подпитать под верхнюю образующую.
ОБЩЕЕ.
Во время расхолаживания:
1. Скорость снижения То металла ЦВД не должна превышать:
- при понижении температуры металла ЦВД до 400°С со скоростью 1°С в минуту.
- при понижении температуры металла ЦВД от 400 до 300°С со скоростью 2°С в минуту.
- при понижении температуры металла ЦВД от 300°С и ниже со скоростью 3°С в минуту
2. Постоянно контролировать ОРР, особенно ЦВД, которое будет идти на "-": при 0,8 ¸1 мм ОРР ЦВД остановить снижение То, Ро, Nэ и сделать выдержку пока не начнёт уменьшаться к "0"
Если продолжает увеличиваться на минус, то надо повышать То, Nэ пока не остановится и не будет уменьшатся.
3. По температурам металла ЦВД надо обратить внимание на разность "верх-низ" ЦВД и держать не более 40°С, разность между корпусом /верх-низ/ и фланцам /шпилькам/ не более ±20°С при увеличении разности выше допустимой, прекратить разгрузку, сделать выдержку пока не уменьшится разность, если продолжает расти, то надо повышать То, Nэ – пока разность не уменьшится до допустимой величины.
Для уменьшения ОРР ЦВД и разности между То стенки и фланцев включить систему обогрева фланцев и шпилек /для их расхолаживания/, причём температура в коллекторах обогрева фланцев и шпилек должна быть
20 ¸ 30°С – больше чем температура "верха-низа" ЦВД на всё время работы системы обогрева.
4. Для более плавного разгружения котла надо, начиная с Ро – 70 атм, приоткрыть продувку п/перегревателя, и снижение параметров пара и нагрузки турбины регулировать продувкой и снижением Р газа. Перед открытием убедиться, что продувка не замёрзла.
5. Разгружать турбину по времени, по графику или увеличивать время взависимоти от обстановки и состояния турбины, ОРР, металла ЦВД и т.д.
Уменьшать время операции запрещается.
6. Расхолаживание на 1800 об/мин. разрешается заменить на 3000 об/мин. и расхолаживать пока температура металла ЦВД не пойдёт по прямой, после чего прекратить расхолаживание.
Начальник КТЦ Н.П. Гудков
Согласованно:
Начальник ПТО А.П. Зуев
