Управляющий процессор CVC
Управляющий процессор (VME – processor – PowerPC) – это блок который через некомплектную шину VME взаимосоединён с остальными узлами блока ССА. Управляющий процессор управляет всеми логическими узлами блока ССА. Коммуникация с блока ТРС проводится через коммуникационные тракты HSL.
Управляющий процессор взаимодействует с коммуникационными процессорами на блоке CDA непосредственно через общие запоминающие устройства, а с цифровыми сигнальными процессорами DSP через коммуникационные процессоры на блоках CDA, которые находятся на блоках ТРС. На блоке CVC установлены интерфейсы Ethernet, SCSI, RS232,RS485, и VME.
Блок ССА со своими аппаратными средствами выполняет следующие функции:
- выполняет большинство функций контроля , в том числе процессорную обработку сигнализации и обработку соединений , а также функции управления периферией и узлами доступа:
- все прикладные программы работают в рамках операционной системы рSOS+, которая обеспечивает соответствующее распределение задач по отдельным соединениям;
- взаимодействует с узлом MN через шину Ethernet;
- управляет жёстким диском через интерфейс SCSI;
- управляющий процессор CVC подключается к задней соединительной плате ВСА через плату адаптер UWC.
Плата энергонезависимого ЗУ DVA
Блок DVA – это энергонезависимое ЗУ (SRAM) с ёмкостью 4 Мбайт, которое предназначено для сохранения тарифных данных. Запоминающее устройство имеет 32 - битовую организацию и обеспечивает постоянную передачу данных на скорости не более 20 Мбайт в секунду. При пропадании напряжения запоминающее устройство питается от двух литиевых батарей ёмкостью 540 мА. час, что обеспечивает сохранение содержимого ЗУ до 20 лет при температуре окружающей среды от 0 до 40 С.
В случае критического разряда батареи засветятся светодиоды на блоке DVA и передаётся аварийный сигнал через регистр состояния в интерфейсе на шину PCI. На блоке можно заменить одну разряженную батарею без потери данных, записанных в ЗУ.
Этот блок устанавливается на плату управляющего процессора CVC, с которой блок связан через шину PCI (Peripheral Component Interconnect). Блок DVA имеет габаритные размеры – 75 * 150мм.

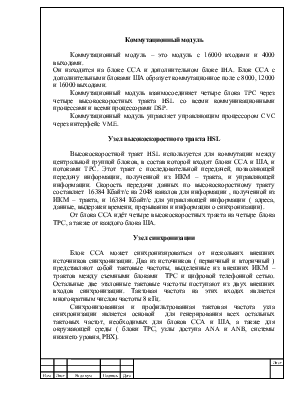

Коммутационный модуль
Коммутационный модуль – это модуль с 16000 входами и 4000 выходами.
Он находится на блоке ССА и дополнительном блоке IHA. Блок ССА с дополнительными блоками ША образует коммутационное поле с 8000, 12000 и 16000 выходами.
Коммутационный модуль взаимосоединяет четыре блока TPC через четыре высокоскоростных тракта HSL со всеми коммуникационными процессами и всеми процессорами DSP.
Коммутационный модуль управляет управляющим процессором CVC через интерфейс VME.
Узел высокоскоростного тракта HSL
Высокоскоростной тракт HSL используется для коммутации между центральной группой блоков, в состав которой входят блоки ССА и ША, и потоками TPC. Этот тракт с последовательной передачей, позволяющей передачу информации, полученной из ИКМ – тракта, и управляющей информации. Скорость передачи данных по высокоскоростному тракту составляет 16384 Кбайт/с на 2048 каналов для информации , полученной из ИКМ – тракта, и 16384 Кбайт/с для управляющей информации ( адреса, данные, выдержки времени, прерывания и информация о синхронизации).
От блока ССА идёт четыре высокоскоростных тракта на четыре блока ТРС, а также от каждого блока ША.
Узел синхронизации
Блок ССА может синхронизироваться от нескольких внешних источников синхронизации. Два из источников ( первичный и вторичный ) представляют собой тактовые частоты, выделенные из внешних ИКМ – трактов между съемными блоками ТРС и цифровой телефонной сетью. Остальные две эталонные тактовые частоты поступают из двух внешних входов синхронизации. Тактовая частота на этих входах является многократным числом частоты 8 кГц.
Синхронизованная и профильтрованная тактовая частота узла синхронизации является основой для генерирования всех остальных тактовых частот, необходимых для блоков ССА и ША, а также для окружающей среды ( блоки ТРС, узлы доступа ANA и ANB, системы нижнего уровня, РВХ).
Микросхема для измерения температуры
На блоке реализовано от 1 до 8 микросхем измерения температуры, которые обеспечивают показ превышения установленного
программным способом температурного порогового значения, а также измерение температуры с точностью +_0,5 С.
Преобразователь DC/DC
Преобразователь DC/DC входное напряжение (-48 В) преобразует выходное напряжение +5В (7А). Преобразователь питает блок ССА.
Расширенный интерфейс высокоскоростного тракта IHA
Блок ША – это дополнительный блок на блоке ССА. Он используется в обеих управляющих группах (А и В) модуля МСА. Блок Ша вставляется в расширительный бокс на блоке ССА с задней стороны блока и образует с ним одно целое через плату – адаптер UBD, размещённую на передней стороне блока IHA. Функции блока ША следующие:
- высокоскоростное соединение с блоками TPC (HSL);
- коммутация каналов ( коммутационный модуль);
- измерение температуры;
- преобразование постоянного тока в постоянное (DC/DC);
