Проектирование радиовещательного передатчика (выходная мощность - 25 кВт, диапазон частот 6÷23 МГц), страница 3

Для решения поставленных целей в данном курсовом проекте целесообразно применить ПЦС фирмы Analog Devices. Микросхема AD9850 имеет следующие характеристики:

Таким образом, на сопротивлении 200 Ом будет выделена мощность порядка 80 мВт.

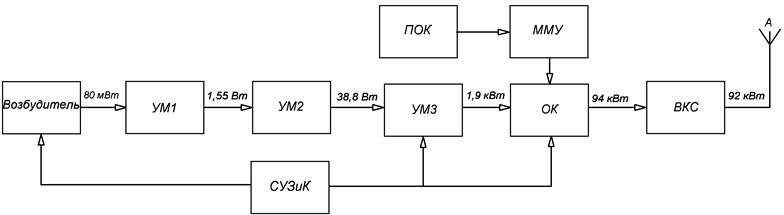

Общая структурная схема радиопередатчика будет имеет вид:

Риc. 3 Структурная схема радиопередатчика.

На рисунке 3: УМ - усилитель мощности; ОК - оконечный каскад; ВКС – выходная колебательная система; ПОК – предоконечный каскад; ММУ – мощное модуляционное устройство; СУЗиК – система управления, защиты и контроля.

2.  Разработка схемы электрической принципиальной

Передатчик состоит из высокочастотной низкочастотной частей. Расчет высокочастотной части передатчика начинается обычно с выходного каскада и заканчивается возбудителем (задающим генератором). Данная последовательность расчета объясняется тем, что входная цель каждого последующего каскада является нагрузкой для предыдущего. После чего рассчитывается модулятор.

Согласно заданного на курсовое проектирование, мощность в антенне должна составлять 25 кВт. Поэтому практически в каждом каскаде будут использоваться лампы с водяным охлаждения анода. Выходной каскад передатчика будет построен на двух триодах, включенных по двухтактной схеме. Лампы включаются по схеме с общей сеткой. Анодная модуляция в данном каскаде осуществляется через модуляционный дроссель. Нагрузкой для выходного каскада является колебательная система, обеспечивающая хорошую связь с антенной в данном диапазоне волн.

К входу выходного подключается предоконечный каскад, собранный на лампе. В нем осуществляется усиление мощности сигнала.

Модулятор состоит из нескольких каскадов, усилительные элементы в которых соединены по двухтактной схеме.

На вход предконечного каскада ВЧ тракта подключается несколько апериодических усилителей, которые должны обеспечить необходимую мощность на входе предконечного каскада.

Возбудитель будет представлен в виде кварцевого генератора с высокой температурной стабильностью частоты и управлением частоты.

2.1 Выбор возбудителя

Кварцевого генератора с высокой температурной стабильностью частоты и управлением частоты, имеют очень высокую стабильность частоты в рабочем диапазоне температур (от 1.5 ppm) и низкий коэффициент старения (от 1 ppm).

В данном курсовом проекте был выбран кварцевый генератор фирма Jouch: JT53L(V)

Основные параметры:

По условию задания необходимо получить стабильность частоты

+\-50Гц,  т.е.

Данный генератор JT53L(V) обеспечивает стабильность частоты с запасам.

2.2 Расчет оконечного каскада

Определим диапазон рабочих частот передатчика:

Определим коэффициент передачи диапазона:

Из этих расчётов следует, что передатчик работает в коротковолновом диапозоне.

Расчёт мощности выходного каскадов режиме несущей частоты:

Где η=0,92 выбирается согласно характеристикам нашего передатчика.

Необходимая номинальная мощность каскада при m=0,95:

Каждая лампа оконечного каскада должна выдерживать этот уровень мощности.

          В качестве ламп оконечного каскада выбираем триод ГУ-23А:

Мощный триод (ГУ-23А) для работы в качестве генератора и усилителя  высокочастотных колебаний на частотах до 30 МГц в радиопередающих устройствах и промышленных генераторах для высокочастотного нагрева.

Оформление - металлостеклянное.

Рабочее положение - вертикальное, анодом вниз.

Охлаждение - принудительное:
