Проведём тест автомата для всех переходов и выходов.

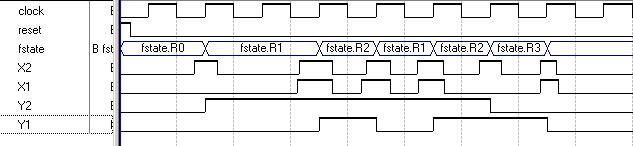

Рис. 4.Временнаю диаграмма работы КА синтезированного средствами Quartus II.
Все переходы и выходы работаю правильно, согласно заданию.
3. Выводы.
В ходе лабораторной работы, в соответствии с заданием, синтезирован конечный автомат двумя способами: вручную и средствами пакета Quartus II.
Устройства отлажены и протестированы. По результатам работы составлен тест всех переходов и выходов автомата, проанализировав который, можно сделать вывод о корректности проведения работы.
