где х_ij – интерпретируется как j компонента или атрибут i входного документа.

И аналогично для выходных векторов:

у^и = (у^и₁ , у^и₂, у^и_k, у^и_m)

где  у^и_k – интерпретируется как k входной документ

и у^и_k = (у_k1 , у_k2, у_k3… у_kj…)

где у_kj – интерпретируется как j компонента или атрибут k-го входного документа.

F^и: {x à y}

Функция преобразования F интерпретируется следующим образом:

информация из входных документов или векторов х₁ , х₂ . . . заполняет базу данных. Этот процесс определяет те функции, которые должен реализовать пользовательский интерфейс проектируемой системы, т.е. выбор вида работы ввод информации, её корректировку, формулировку запросов.

Далее, набор выходных векторов у₁ , у₂ . . . определяет те операции над данными, которые производятся с использованием всей структуры базы данных. Эти процессы тоже определяют функции, которые должны быть включены в пользовательский интерфейс. Это формирование различных отчетов, справок, ответы на запросы, формирование требуемых текстов и т.д.

Обобщая сказанное, можно сказать, что F это набор функций, которые должен реализовать пользовательский интерфейс.

F -  имеет графическую интерпретацию.

Если мы выделим основные функции, которые реализует пользовательский интерфейс, то мы получим пункты главного меню системы, которые в СУБД реализуются как экранная форма.

- экранная форма 1.

Она состоит из 3-х кнопок, каждая из которых вызывает свою функцию.

Если мы выбираем функцию 1, то мы перейдем к экранной форме, которая нам позволит производить, например, ввод информации l.

Если мы выбираем функцию  2 , то мы перейдем к экранной форме, которая нам позволит осуществить запросы к базе данных, т.е. графически, мы можем интерпретировать F как структуру экранных форм или структуру объектов, т.к. в объектно-ориентированных СУБД формы являются объектами.

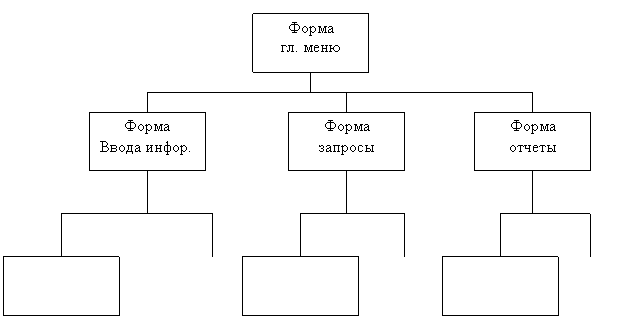

Итак, на рис 1.10 мы имеем  структуру экранных форм, которая представляет собой схему интерфейса информационной системы, реализующую функцию преобразования F-3-го элемента концептуальной модели  S^и_φ

Рис.1.10.

Рассмотрим 4-й и 5-й элементы концептуальной модели  S^и_φ

P^и_φ– этот элемент концептуальной модели обычно интерпретируется как нормативно-справочная информация, характерная для объекта автоматизации.

Т – при рассмотрении этого параметра, необходимо рассмотреть поведение х^и, у^и, F^и и P^и_φ  во времени.

1.5.  Функционально-структурный аспект информа-ционной страты объекта автоматизации  S^и_φµ

Концептуальная модельS^и_φµ  выглядит следующим образом:

S^и_φµ = < x, y, E, T>

Для раскрытия этого аспекта рассмотрим взаимодействие векторов х и у с базой данных. Графически это взаимодействие представлено на рис.1.11.
