МИНИСТЕРСТВО ОБРАЗОВАНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ

САРАТОВСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ

БАЛАКОВСКИЙ ИНСТИТУТ ТЕХНИКИ, ТЕХНОЛОГИИ И УПРАВЛЕНИЯ

ФАКУЛЬТЕТ ИНЖЕНЕРНО-СТРОИТЕЛЬНЫЙ

КАФЕДРА «ОБЩАЯ ФИЗИКА И ЭЛЕКТРОТЕХНИКА»

ОТЧЕТ ПО ЛАБОРАТОРНОЙ РАБОТЕ №4

по дисциплине «Общая электротехника и электроника»

ИССЛЕДОВАНИЕ ТРЕХФАЗНЫХ ЦЕПЕЙ

Выполнили: ст.гр. УИТ-22 Принял:

2009

Цель работы: исследование трёхфазных цепей при соединении приёмников электрической энергии звездой и треугольником, основные уравнения в трёхфазных цепях, анализ аналитическим методом и с помощью топографических диаграмм.

Характеристики электрических приборов:

1. Вольтметр: ЭМ; КТП 0,5; пределы измерения 0-150-300 В; №02583.

2. Амперметр: ЭМ; КТП 0,5; пределы измерения 0-1-2 А; №94293.

Задание 1. Исследование трёхфазной цепи при соединении приёмников по схеме «звезда»

Электрическая схема установки

С х

К.

Режим	Данные эксперимента
Режим	*la, A*	/б, А	/„А	*и_а,в*	*и_ь,в*	*и_с,в*	U_nN,B	U_AB,B	Use, В	U_CA,B
Симметричный	0,31	0,31	0,31	132	132	132	0	232	232	232
Перегрузка фазы В	0,37	0,5 V	0,37	162	89	162	42	230	232	232
Перегрузка фаз ВиС	0,37	0,55	0,55	161	117	117	34	232	232	232
Обрыв фазы В	0,31	0	0,31	113	203	113	68	232	232	232
Короткое замыкание фазы В	0,45	0,8	0,45	231	0	231	131	231	232	232

Напряжения С/дв, t/вс и ^/са являются линейными напряжениями источника, тогда:

,.-$-§-.34

В соответствии с этими данными строим векторные диаграммы токов и напряжений для каждого случая (т, = 0,2 А/см, т_и = 30 В/см).

а) Симметричный режим (C/_nN=0) б) Перегрузка фазы В

и,

А+1

SlC

Ывс

в) Перегрузка фаз В и С

г) Обрыв фазы В

ывс

г) Короткое замыкание фазы В (U_h = 0)

А+1

LHi

Задание 2. Исследование трёхфазной четырех проводной цепи при соединении проводников по схеме «звезда»

Режим	Данные эксперимента
Режим	la, A	h,A	/с, А	/_N, A	*и_а,в*	U_b,B	*и_с,в*	£/ав,В	f/всВ	Uca,B
Симметричный	0,31	0,31	0,31	0	135	135	135	236	235	237
Перегрузка фазы В	0,31	0,62	0,31	0,31	135	135	135	236	234	237
Перегрузка фаз ВиС	0,31	0,62	0,62	0,32	135	135	135	236	235	237
Обрыв фазы В	0,31	0	0,31	0,32	135	135	135	237	236	237

Построим совмещённые векторные диаграммы для токов и напряжений для всех рассмотренных режимов работы схемы.

а) Симметричный режим б) Перегрузка фазы В

E_B,U_hEcUc

ВС

А+1

в) Перегрузка фаз В и С

г) Обрыв фазы В

ыве

E_C,U_C

Вывод: наличие нейтрального провода не позволяет смещаться точке п при несимметричной нагрузке. Отсутствие же его приводит к тому, что при несимметричной нагрузке наблюдается большая несимметрия фазных напряже -ний приёмника.

Задание 3. Исследование трёхфазной цепи при соединении приёмноков по схеме «треугольник».

Электрическая схема установки.

\ N	^ \ У\
А	_/____			к_хРU\ " /J
Y v \/ ^
		к₉		к₂Рh	/ ]

с			_У_	Кз >^ К₆	¹/J

Режим	Данные -жсперимепта
Режим	/д. А	/п. А	/с, А	/ А	/*« А	ha, A	*и_п,* в
Симметричный	0,78	0,78	0,78	0,45	0,45	0,45	235
Перегрузка фазы ВС	0,78	1,14	1,14	0,45	0,9	0,45	235
Обрыв фазы ВС	0,78	0,45	0,45	0,45	0	0,45	235
Обрыв линейного провода В	0,76	0	0,76	0,3	0,3	0,45	108

В соответствии с этими данными строим векторные диаграммы токов и напря жений для каждого случая (w, = 0,2 А/см, т_и = 50 В/см).

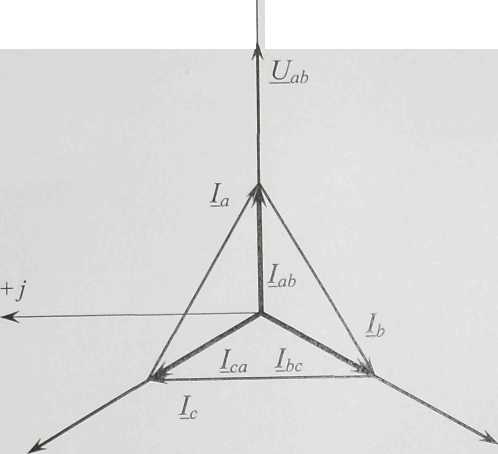

а) Симметричный режим

б) Перегрузка фазы ВС

А+1

UbcU,

ЫаЬ

в) Обрыв фазы ВС

А+1

) Оорыв линейного провода В цепь с двумя параллельными ветвями)

превращается в однофазную

и_а

lab-, Lh

Вывод: мы исследовали трёхфазную цепь при соединении приёмников электрической энергии «звездой» и «треугольником» и с помощью диаграмм наглядно разобрались в процессах, происходящих с токами и напряжениями при различных режимах работы трехфазных цепей.
