СОДЕРЖАНИЕ

ВВЕДЕНИЕ___4

НАЗНАЧЕНИЯ  РЕЛЕЙНОЙ  ЗАЩИТЫ  И  ПРЕДЪЯВЛЯЕМЫЕ  К  НЕЙ  ТРЕБОВАНИЯ._________________________6

ВЫБОР  УСТРОЙСТВ  РЕЛЕЙНОЙ  ЗАЩИТЫ  ПОНИЖАЮЩИХ  ТРАНСФОРМАТОРОВ.__________________8

РАСЧЁТ  ТОКОВ  КОРОТКОГО  ЗАМЫКАНИЯ._____________________11

РАСЧЁТ  ТОКОВОЙ  ДИФФЕРЕНЦИАЛЬНОЙ  ТОКОВОЙ  ЗАЩИТЫ  С  РЕЛЕ  ТИПА  РНТ-565.__________________13

РАСЧЁТ  ДИФФЕРЕНЦИАЛЬНОЙ  ТОКОВОЙ  ЗАЩИТЫ  С  РЕЛЕ

ДЗТ-11._______19

РАСЧЁТ  МАКСИМАЛЬНОЙ  ТОКОВОЙ  ЗАЩИТЫ  С  ПУСКОМ  ПО  НАПРЯЖЕНИЮ  ОТ  КОРОТКИХ  ЗАМЫКАНИЙ.___________________24

РАСЧЁТ  МАКСИМАЛЬНОЙ  ТОКОВОЙ  ЗАЩИТЫ

ОТ  ПЕРЕГРУЗКИ.______________________27

ЗАКЛЮЧЕНИЕ_________________________28

СПИСОК  ИСПОЛЬЗУЕМОЙ  ЛИТЕРАТУРЫ________________________29

ПРИЛОЖЕНИЕ_________________________30

ТАБЛИЦА  ПЕРЕЧНЯ  ЭЛЕМЕНТОВ  ПРИНЦИПИАЛЬНОЙ  СХЕМЫ  РЕЛЕЙНОЙ  ЗАЩИТЫ  ПОНИЖАЮЩИХ

ТРАНСФОРМАТОРОВ.__________________31

ВВЕДЕНИЕ

Энергетическая  программа  на  длительную  перспективу  предусматривает дальнейшее  развитие  ЕЭС.  Ввод  в  эксплуатацию  линий  электропередач высокого  и  сверхвысокого  напряжения,  электростанций  большой мощности,  интенсивное  развитие  основных  и  распределительных  сетей чрезвычайно  усложнили  проблему  управления.

В  связи  с  этим  идет  непрерывный  процесс  развития  и совершенствования  техники  релейной  защиты.  Создаются  и  вводятся  в эксплуатацию  новые  защиты  для  дальних  ЛЭП,  для  крупных генераторов,  трансформаторов  и  энергоблоков.  Разрабатываются  новые виды  полупроводниковых  дифференциально-фазных  защит,  которые проще  и  надежнее  в  эксплуатации.

Релейная  защита  является  основным  видом  электрической  автоматики, без  которой  невозможна  надежная  работа  современных  энергетических систем. Она  осуществляет  непрерывный  контроль  за  состоянием  и режимом  работы  всех  элементов  энергосистемы  и  реагирует  на возникновение  повреждений  и  ненормальных  режимов.  При возникновении  повреждений  защита  выявляет  и  отключает  от  системы поврежденный  участок.  При  возникновении  ненормальных  режимов защита  выявляет  из  и  в  зависимости  от  характера  нарушения  производит  операции  необходимые  для  восстановления  нормального режима  или  подает  сигнал  дежурному  персоналу.

В современных  электрических  системах  релейная  защита  тесно  связана  с электрической  автоматикой,  предназначенной  для  быстрого автоматического  восстановления  нормального  режима  и  питания потребителей.

Основные  требования  предъявляемые  к  релейной  защите:

Селективность.

Быстрота действия.

Чувствительность.

Исходные  данные  для  проектирования.

Защищаемые  трансформаторы  – ТРДН – 32000/35.

Номинальные  данные  трансформатора:



Пределы  регулирования:

Рисунок 1 -  Главная электрическая схема подстанции,

для стороны высшего напряжения.

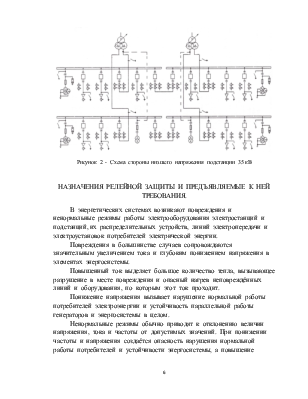

Рисунок  2  -  Схема  стороны  низшего  напряжения  подстанции  35 кВ

НАЗНАЧЕНИЯ  РЕЛЕЙНОЙ  ЗАЩИТЫ  И  ПРЕДЪЯВЛЯЕМЫЕ  К  НЕЙ  ТРЕБОВАНИЯ.

В  энергетических  системах  возникают  повреждения  и  ненормальные  режимы  работы  электрооборудования  электростанций  и  подстанций, их  распределительных  устройств,  линий  электропередачи  и  электроустановок  потребителей  электрической  энергии.

Повреждения  в  большинстве  случаев  сопровождаются  значительным  увеличением  тока  и  глубоким  понижением  напряжения  в  элементах  энергосистемы.

Повышенный  ток  выделяет  большое  количество  тепла,  вызывающее  разрушение  в  месте  повреждения  и  опасный  нагрев  неповреждённых  линий  и  оборудования,  по  которым  этот  ток  проходит.

Понижение  напряжения  вызывает  нарушение  нормальной  работы  потребителей  электроэнергии  и  устойчивость  параллельной  работы  генераторов  и  энергосистемы  в  целом.

Ненормальные  режимы  обычно  приводят  к  отклонению  величин  напряжения,  тока  и  частоты  от  допустимых  значений.  При  понижении  частоты  и  напряжения  создаётся  опасность  нарушения  нормальной  работы  потребителей  и  устойчивости  энергосистемы,  а  повышение  напряжения  и  тока  угрожает  повреждением  оборудования  и  линий  электропередачи.

Таким  образом,  повреждения  нарушают  работу  энергосистемы  и  потребителей  электроэнергии,  а  ненормальные  режимы  создают  возможность  возникновения  повреждений  или  расстройства  работы  энергосистемы.

Релейная  защита  является  основным  видом  электрической  автоматики,  без  которой  невозможна  нормальная  и  надёжная  работа  современных  энергетических  систем.  Она  осуществляет  непрерывный  контроль  за  состоянием  и  режимом  работы  всех  элементов  энергосистемы  и  реагирует  на  возникновение  повреждений  и  ненормальных  режимов.

При  возникновении  повреждений  защита  выявляет  и  отключает  от  системы  повреждённый  участок,  воздействуя  на  специальные  силовые  выключатели,  предназначенные  для  размыкания  токов  повреждения.

При  возникновении  ненормальных  режимов  защита  выявляет  их  и  в  зависимости  от  характера  нарушения  производит  операции, необходимые  для  восстановления  нормального  режима,  или  подаёт  сигнал  дежурному  персоналу.

Релейная  защита  должна  удовлетворять  следующим  требованиям:

1. Селективность – основное  требование  к  РЗ.  Заключается  в способности  РЗ  отключать  при  к.з.  только  поврежденный  элемент,  хотя ток  к.з.  протекает  и  по  другим  неповрежденным  элементам  энергосистемы
