Искусственные характеристики мало пригодны для регулирования скорости, т.к. при ↓U → Mк резко ↓, перегрузочная способность и диапазон регулирования очень мал.

Метод используется лишь при переходных процессах для ограничения I и М

3. Изменение f питающей сети.

Наиболее перспективный и широко применяется.



Для лучшего использования и получения высоких энергетических показателей АД (cosφ, η, λ), одновременно с f нужно изменять и U. Закон изменения U зависит от характера нагрузки.

Если Mс=const → U1=const.  Примем R1=0 (f1 пренебрегаем)



Регулирование вниз от основной характеристики.

«+»:

·  плавность в широком диапазоне

·  высокая жесткость

·  двухзонное регулирование

(вверх и вниз от основной)

«-»:

·  дорогие и сложные преобразователи f

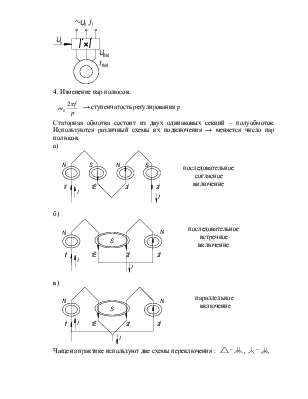

4. Изменение пар полюсов.

→ ступенчатость регулирования p

Статорная обмотка состоит из двух одинаковых секций – полуобмоток. Используются различный схемы их подключения → меняется число пар полюсов. а)

последовательное согласное включение б)

последовательное встречное включение в)

параллельное включение

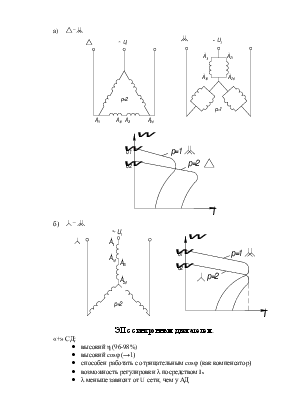

Чаще на практике используют две схемы переключения :

а)

б)

ЭП с синхронным двигателем.

«+» СД:

·  высокий η (96-98%)

·  высокий cosφ (→1)

·  способен работать с отрицательным cosφ (как компенсатор)

·  возможность регулировки λ посредством Iв

·  λ меньше зависит от U сети, чем у АД

·  характеристики и свойства мало зависят от неточности монтажа ротора и износа подшипников

Применяется в нерегулируемых ЭП (компрессоры, насосы, мельницы), мощность большая 100..1000 кВт; U=380 В; 6 кВ.

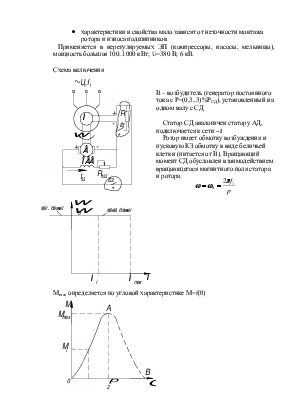

Схема включения

В – возбудитель (генератор постоянного         тока с Р=(0,3..3)%РСД), установленный на одном валу с СД

Статор СД аналогичен статору АД, подключается к сети ~I

Ротор имеет обмотку возбуждения и

пусковую КЗ обмотку в виде беличьей

клетки (питается от В). Вращающий

момент СД обусловлен взаимодействием

вращающегося магнитного поля статора

          и ротора.

Мmax определяется по угловой характеристике М=f(θ)

θ – угол между Uф и Е

При θ=π/2 – Мmax, θ=25..30° - Мн

СД может работать во всех основных энергетических режимах.

Пуск СД

1.  СД разгоняется с помощью вспомогательного двигателя до ω0, а затем дают I возбуждения в обмотку ротора → ротор втягивается в синхронизм.

2.  Асинхронный пуск СД – для этого служит КЗ обмотка. СД разгоняется как АД (в обмотке ротора нет питания) до подсинхронной скорости ω=ω0, затем на обмотку ротора подается I возбуждения → ротор втягивается в синхронизм.

Выбор характеристики определяется условиями работы СД. Для тяжелых условий пуска выбирают характеристику 2, т.к. Мп2> Мп1, но на характеристике 1 СД легче втягивается в синхронизм, т.к. Мвх1> Мвх2.

При пуске используются две основные схемы возбуждения:

1)  с глухоподключенным возбуждением (см. схему без К1, R, К2), для легких условий пуска;

2)  возбудитель подключается в конце пуска контактом К2. В начале пуска К1 замкнут, К2 разомкнут; в конце наоборот.

Для небольших мощностей при мощной питающей сети пуск СД происходит без ограничений пускового тока (Iпуск=(4..5) Iн)

При больших мощностях (>1000 кВт) используют Rдоб, реакторы и автотрансформаторы Uc → Iпуск

Регулирование скорости и торможение СД.

До недавнего времени СД использовался в нерегулируемых ЭП, но с появлением ПЧ

Для торможен СД используют динамическое торможение.

   Противовключение СД используется редко, т.к. большие броски I и М → сложная схема управления

Раздел IV: Энергетика ЭП.

ЭП потребляет электроэнергию → влияет на сеть и другие потребители. Это учитывается энергетическими показателями:

– η, cosφ, потери мощности и энергии, потребляемая из сети мощность (энергия).

Потери мощности (энергии)

в установившемся режиме работы.

Бывают постоянные ∆РK и переменные ∆РV

Под переменными понимают потери, выделенные в обмотках ЭД при протекании по ним тока, определяемого механической нагрузкой ЭП.

ДПТ –

АД –

СД –

Переменные потери мощности могут быть определены через механические параметры М и ω.

ДПТ и АД (ротор)

АД (статор)

АД

где                                – относительная скорость ДПТ.

Потери мощности при работе ЭД в номинальном режиме:



↓↓



Потери энергии:

а)     - для постоянной нагрузки

б)  - для циклически изменяющейся нагрузки где m – число участков;

∆Рi – потери на i-ом участке.

Потери энергии в переходных режимах.

При пуске, реверсе, торможении I > Iн → потери ↑ → дополнительный нагрев. Особенно это важно для ЭП, у которых динамический режим основной (ПКР). Это подъемные краны, прокатные станы.

В общем случае:

где а) Мс=0 (т.е. пуск без нагрузки)

    Потери энергии в якоре ДПТ и роторе АД:

Пример:

1) пуск (0′-1)

                              →

потери равны запасу кинетической энергии к концу пуска

2) динамическое торможение (см. 2-0)

                                     →

3) противовключение (см. 4-3)

                                         →

4) реверс (см. 2-4)

Эти формулы определяют полные ∆РV в ДПТ.

Для АД нужно еще учесть потери в цепи статора:

б) Мс≠0

с – при пуске; -Мс – при торможении

Считают, что момент const и равен Мср .

Методы снижения потерь:

1)  берут малоинерционный ЭП (J↓);

2)  регулируют ω0 (↓ U для ДПТ; f=var для АД).

КПД и cosφ.

КПД для циклически изменяющейся нагрузки (средневзвешенный):

где Апол , Апотр  – полезная и потребленная энергия;

∆А – потери энергии;

Рпол i – полезная механическая энергия на i-ом участке цикла;

∆Рi – потери механической энергии;

n – число участков работы ЭП.

КПД для ЭП в установившемся режиме:

КПД ЭП как системы:

ηпу – КПД преобразующего устройства;

ηуу – КПД управляющего устройства;

ηд – КПД ЭД;

ηмп – КПД механической передачи;

Более мощные и скоростные ЭД характеризуются более высоким КПД.

КПД зависит от развиваемой ЭД полезной механической на валу.

Способы повышения КПД:

1)  ограничение времени работы ЭД на хх;

2)  обеспечение нагрузки ЭД при работе близкой к номинальной;

3)  применение регулятора экономичности;

4)  ↓ потерь энергии в переходных режимах;

5)  частотное регулирование скорости ЭД.

ЭП, подключаемые к сети ~I, потребляют P и Q. Р расходуется на полезную работу ЭП и покрытие в нем потерь. Q создает ЭМ поле, но непосредственно работы не совершает
