Анализ электрических показателей режимов работы подстанции «Лоев», страница 4

Точка измерения	Часы
Точка измерения	0:00	0:30	1:00	1:30	2:00	2:30	3:00	3:30
Шина 110 кВ	113,8	113,9	114,1	114,1	114,1	114,1	114,1	114,1
Шина 35 кВ	36,1	37	37,1	37,1	37,1	37	36,5	36,5
	Часы
	4:00	4:30	5:00	5:30	6:00	6:30	7:00	7:30
Шина 110 кВ	114,1	114,1	113,8	113,7	113,5	113,5	113,4	113,3
Шина 35 кВ	36,4	36,4	36,4	36,4	36,1	35,9	35,9	35,9
	Часы
	8:00	8:30	9:00	9:30	10:00	10:30	11:00	11:30
Шина 110 кВ	113,3	112,7	112	112	112	112,1	112,1	112,1
Шина 35 кВ	35,8	35,7	35,7	35,7	35,5	35,5	35,5	35,5
	Часы
	12:00	12:30	13:00	13:30	14:00	14:30	15:00	15:30
Шина 110 кВ	113	113	113,4	113,4	113,4	113,4	113,4	113,1
Шина 35 кВ	35,6	35,6	35,8	35,8	35,8	35,8	35,8	35,8
	Часы
	16:00	16:30	17:00	17:30	18:00	18:30	19:00	19:30
Шина 110 кВ	113,1	113,1	112,4	112,4	112,4	112,1	111,9	111,9
Шина 35 кВ	35,8	35,8	35,6	35,6	35,6	35,4	35,2	35,2
	Часы
	20:00	20:30	21:00	21:30	22:00	22:30	23:00	23:30
Шина 110 кВ	111,7	111,7	111,7	111,7	111,7	112,1	113	113,7
Шина 35 кВ	35,1	35,1	35,1	35,1	35,6	35,8	36,9	36,9

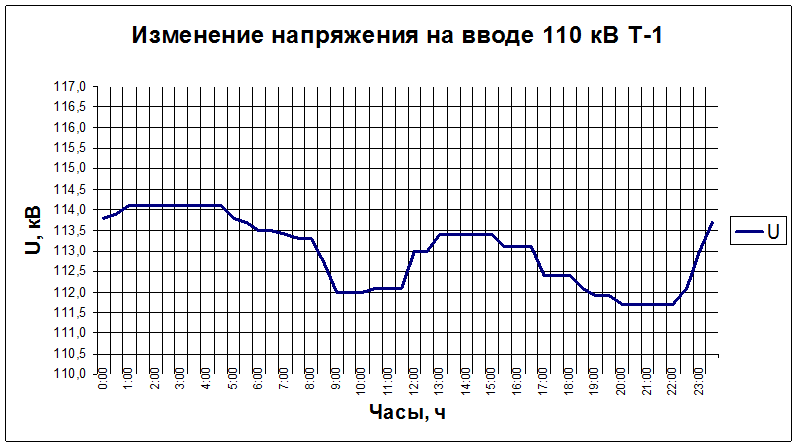

Рис 2.13 Изменение напряжения на вводе 110кВ Т-1

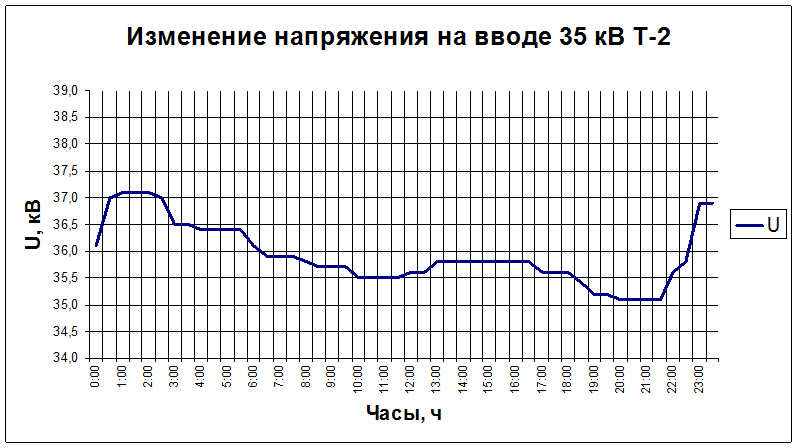

Рис 2.14 Изменение напряжения на вводе 35кВ Т-2

2.4 Выводы

Исходя из вышеизложенных показателей, можно сделать вывод – загрузка трансформаторов очень низкая. Нельзя провести отключение одного из двух трансформаторов, потому что это не будет соответствовать первой категории надежности, которой соответствуют многие присоединенные потребители. Кроме того, основное влияние оказывают коммунально-бытовые потребители, это можно заметить по сильному снижению напряжения во время с 20.00 по 22.00. На основании данного анализа, а также учитывая очень длительное время работы трансформаторов можно констатировать необходимость замены трансформаторов на менее мощные. При выборе новых трансформаторов необходимо учесть тот факт, что нет роста нагрузок, и в ближайшее время не появится.
