Анализ электрических показателей режимов работы подстанции «Лоев», страница 3

Табл 2.6 Параметры за зимний период 2006г.

Таблица 2.6 Расчетные данные и данные по замерам 2006г.
19,23 декабря 2006г.		Брагин-Лоев		ЗИМА
Тр-ры	Параметры	4ч	9ч	17ч	4ч
т-1  10	P,МВт	0,97	1,06	1,15	0,95
т-2  6,3		0,87	0,92	0,91	0,85
т-1  10	Q,Мвар	0,59	0,69	0,69	0,58
т-2  6,3		0,51	0,64	0,63	0,52
т-1  10	S,МВА	1,135	1,265	1,341	1,113
т-2  6,3		1,008	1,121	1,107	0,996
т-1 10	cosf	0,854	0,838	0,857	0,854
т-2  6,3		0,863	0,821	0,822	0,853
т-1  10	Кз	0,114	0,201	0,213	0,177
т-2  6,3		0,160	0,178	0,176	0,158

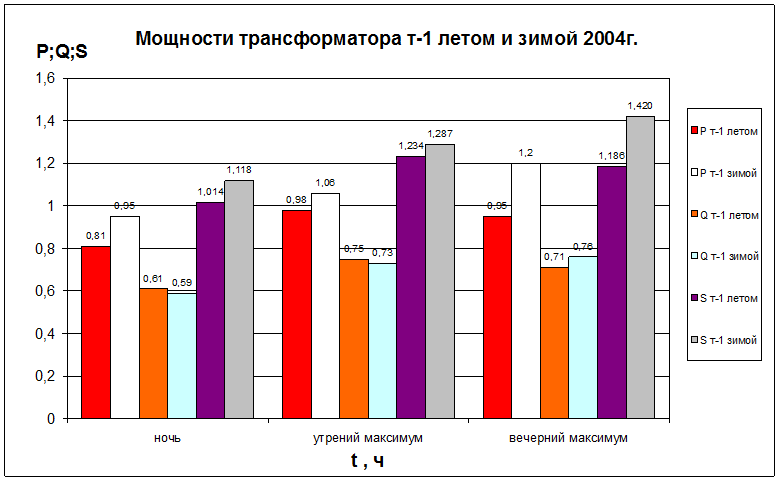

Рис 2.1 Мощности трансворматора Т-1 летом и зимой 2004г.

Рис 2.2 Мощности трансворматора Т-2 летом и зимой 2004г.

Рис 2.3 Мощности трансворматора Т-1 летом и зимой 2005г

Рис 2.4 Мощности трансворматора Т-2 летом и зимой 2005г

Рис 2.5 Мощности трансворматора Т-1 летом и зимой 2006г

Рис 2.5 Мощности трансворматора Т-2 летом и зимой 2006г

Рис 2.7 Кз и cosφ трансворматора Т-1 летом и зимой 2004г

Рис 2.8 Кз и cosφ трансворматора Т-2 летом и зимой 2004г

Рис 2.9 Кз и cosφ трансворматора Т-1 летом и зимой 2005г

Рис 2.10 Кз и cosφ трансворматора Т-2 летом и зимой 2005г

Рис 2.11 Кз и cosφ трансворматора Т-1 летом и зимой 2006г

Рис 2.12 Кз и cosφ трансворматора Т-2 летом и зимой 2006г

Из сопоставления параметров Sизм и Sном.т видим, что сильно отличаются, что приводит к очень низкому коэффициенту загрузки. Это наблюдается также и в зимний период.

Следует заметить, что полученные результаты соответствуют выборочным замерам, проводимыми службой РДС Лоевских районных электросетей.

Для получения более широкой информации о нагрузке подстанции нами был рассмотрен диапазон времени, в течение которого проводились замеры, а также ставилась задача проверить как меняется нагрузка подстанции в разные периоды времени.

2.3 Методика измерения напряжения

Для общей картины необходимо было провести измерения напряжения на высоких сторонах трансформаторов Т-1 и Т-2.  Измерения проводились в течении суток через равные интервалы времени, а именно каждые 30 минут. В это время устройство РПН было отключено на обоих трансформаторах. Эти измерения проводились в только в летний период в 28.04.2007г персоналом Лоевской РДС.

Показания приведены в табличной форме – Табл. 2.7. И для наглядности в виде графика – Рис.13 и 14.

Табл. 2.7 Значение напряжения в течении суток.
