Анализ механической обработки заводского технологического процесса литья металлов и сплавов

         3. Анализ механической обработки заводского

технологического процесса

          005 Литье металлов и сплавов

Изготовить отливку по модели.

010 Контроль ОТК с/черт.

Выполнить входной контроль отливки, проверить литейные размеры и наличие припуска под мех. обработку.

015 Разметочная

Проверить размеры отливки, раз центрировать отливку, разметить припуск под мех. обработку.

020 Контроль ОТК с/черт.

025 Токарная

Точить Æ164х134, выдержав р-р 67 вместо р-ра 65 (±0,5). Выдержать разностенность не более 2 мм согласно п. 6 тех. треб. черт.

030 Контроль ОТК с/черт.

035 Фрезерная

Фрезеровать в р-р 135h11 и 98 (±0,3) с 2-х сторон с припуском 2 мм на сторону, выдержав симметричность относительно оси не более 0,4 мм.

040 Контроль ОТК с/черт.

045 Расточная

Обработать р-р Æ54N7 до р-ра Æ47, выдержать р-р 67 вместо  65 (±0,5) (припуск на торце 2 мм).

050 Контроль ОТК с/черт.

055 Слесарная

Зачистить заусеницы после мехобработки

060 Контроль ОТК с/черт.

065 Термическая

Искусственное старение.

070 Контроль ОТК с/черт.

Произвести замер твердости согласно п. 1 тех. треб. черт.

075 Токарная

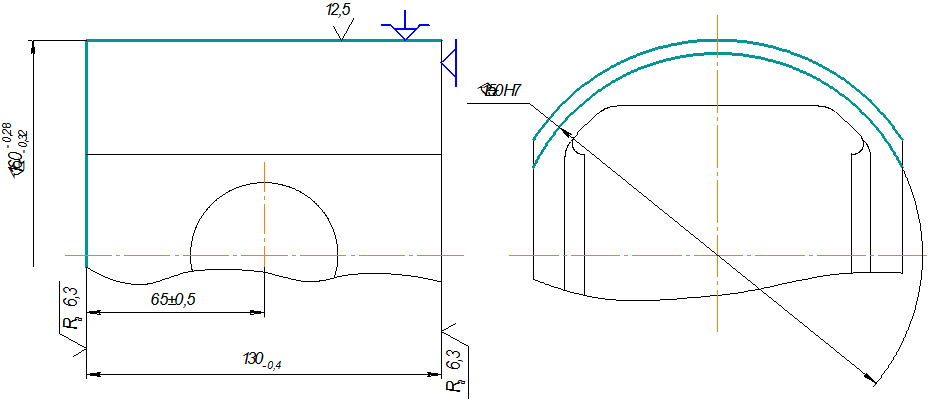

Подрезать торцы в р-р 130 (-0,4) (припуск снимать равномерно с учетом размера 65 (±0,5)), расточить технологическую заточку Æ150H7 вмеру; изготовить оправку, установить на оправке, точить р-р Æ160 (-0,28;     -0,32) до р-ра Æ161 (-0,2).

080 Контроль ОТК с/черт.

085 Фрезерная

Фрезеровать в р-ры 135h11 и 98 (+0,3) вмеру с/черт. , выдержав симметричность относительно оси используя базу Æ150H7.

090 Контроль ОТК с/черт.

095 Расточная

Установить на оправку с базой по Æ150H7, обработать вмеру Æ54N7 с/черт. , выполнить канавку B=1.9 (+0.1) – 2 места с/черт.

100 Контроль ОТК с/черт.

105 Токарная

Установить на оправку с базой по Æ150H7 , точить Æ160(-0.28; -0,32) и фаски 5х15° вмеру с/черт.

110 Контроль ОТК с/черт.

115 Слесарная

Зачистить заусенцы после мехобработки, взвесить, определить место и глубину выборки металла.

120 Контроль ОТК с/черт.

125 Токарная

Произвести выборку металла для подгонки массы по указанию слесаря сборщика и согласно п. 7 тех. треб. черт.

130 Контроль ОТК с/черт.
