2.1. Структура курса. Основные термины и определения. Структура единой сети электросвязи (ЕСЭ) РФ. Методы коммутации в сетях передачи данных. Виды сигналов. Параметры цифровых сигналов данных.

2.2. Структурная схема системы передачи дискретных сообщений. Непрерывный канал и КПТ. Краевые искажения и дробления. Методы регистрации. Дискретный канал. Каналы с памятью. Расширенный дискретный канал и его параметры. Характеристики СПДС.

2.3. Принципы эффективного кодирования. Метод Хаффмана. Словарные методы ZLW.

2.4. Помехоустойчивое кодирование. Линейные коды. Производящая и проверочная матрицы линейного кода Хемминга. Кодер. Декодер. Циклические коды. Построение кодера и его работа. Декодер с обнаружением ошибок.

Алгоритм определения ошибочного разряда. Декодеры с исправлением ошибок. Кодек Рида-Соломона. Итеративные и каскадные коды. Сверточные коды. Построение кодера и его работа. Диаграмма состояний и решетчатая диаграмма. Декодирование по алгоритму Витерби.

2.5. Адаптивные системы. Системы с ИОС. Системы с РОС-ОЖ. Расчет достоверности и скорости передачи информации.

2.6. Методы сопряжения источника дискретных сообщений с дискретным каналом. DTE/DCE,   RS-232 и др.

2.7. Синхронизация. Виды поэлементной синхронизации. Техническая реализация. Расчет параметров синхронизации. Групповая, цикловая синхронизация.

2.8. УПС. Классификация. Перекодирование. АМ, ЧМ, ФМ. Модуляторы и демодуляторы. Относительная фазовая модуляция. Многопозиционная фазовая и амплитудно-фазовая модуляции. DMT, Треллис модуляция. Обзор xDSL технологии. OFDM. Радиомодемы, спутниковые модемы.

2.9. Компьютерные сети ПД. Принципы построения. Классификация. Назначение ЛВС. Типы  ЛВС. Топологии сетей. Основные среды передачи в ЛВС. Технологии сетей передачи данных в операторских сетях. Корпоративные сети ПД, VPN. Модель взаимодействия открытых систем. Сетевые модели OSI и IEEE. Взаимодействия между уровнями. Примеры протоколов разных уровней. Стеки протоколов. Методы доступа к среде передачи. Сетевые архитектуры: Ethernet, Token Ring. Устройства расширения ЛВС. Репитер, мост, коммутатор, маршрутизатор, IP адресация.

Методы маршрутизации. Взаимодействие прикладных процессов через протокол TCP. Шлюзы.

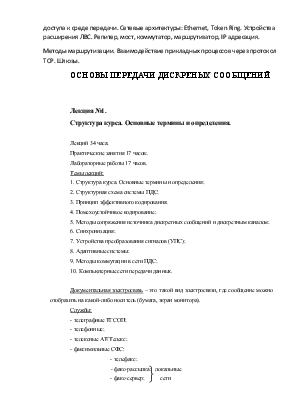

ОСНОВЫ ПЕРЕДАЧИ ДИСКРЕНЫХ СООБЩЕНИЙ

Лекция №1.

Структура курса. Основные термины и определения.

Лекций 34 часа;

Практические занятия 17 часов;

Лабораторные работы 17 часов.

Темы лекций:

1. Структура курса. Основные термины и определения;

2. Структурная схема системы ПДС;

3. Принцип эффективного кодирования;

4. Помехоустойчивое кодирование;

5. Методы сопряжения источника дискретных сообщений и дискретным каналом;

6. Синхронизация;

7. Устройства преобразования сигналов (УПС);

8. Адаптивные системы;

9. Методы коммутации в сети ПДС;

10. Компьютерные сети передачи данных.

Документальная электросвязь – это  такой вид электросвязи, где сообщение можно  отобразить на какой-либо носитель (бумага, экран монитора).

Службы:

- телеграфные ТГСОП;

- телефонные;

- телексные АТ/Телекс;

- факсимильные СФС:

- телефакс;

- факс-рассылка;   локальные

- факс-сервер;           сети

- дэйтафакс;

- передача газетных полос ПГП;

- видеотекст (электронная почта).

- телематические.

Способы распределения информации в сетях ПДС:

1. Коммутация каналов;

2. Коммутация с накоплением:

- коммутация сообщений;

- коммутация пакетов.

Коммутация каналов (КК) – установка соединения, передача сообщения в обе стороны, разрушение.

Коммутация каналов:

Коммутация с накоплением. ТФСОП:

УУ – Управляющее устройство;

НУ – Накопительное устройство;

ВЗУ – Внешнее запоминающее устройство.

Сообщение передается по участкам сети, запоминается в УК. Состоит из заголовка и данных. Отсутствует фаза установления и разъединения.

Заголовок читается             Находится адрес УК            Получатель

Коммутация сообщений (КС) ТГСОП.

Заголовок состоит из  семи уровней. На каждом уровне сообщение обрабатывается и хранится во внешней памяти.

Основной минус КС в том, что необходимо иметь большую память, так как передаются сообщения разных длин.

Примечание: ЦКС на ЭВМ (ЦКС – центр. ком. сообщ.).

В компьютерных сетях, телематических службах (почтовые сообщения).

Коммутация пакетов:

Сообщение разбивается на пакеты. Отсутствует НУ. Время задержки сообщений меньше. Высокая скорость обработки.

Применяется в:

- компьютерных сетях;

- Ethernet: на 1 и2 уровне заголовок сохраняется, а затем нет;

- ТФСОП;       ССПО

- ЦСИС;

Используют коммутацию пакетов протоколов.

- NGN – Next Generation Network (пакетная сеть);

- IP – телефония.

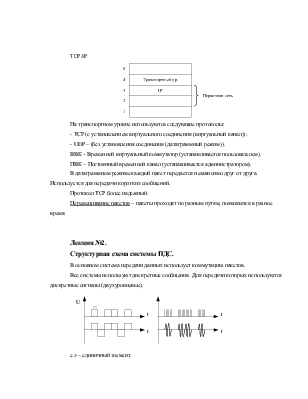

TCP/IP

На транспортном уровне используются следующие протоколы:

- ТСР (с установлением виртуального соединения (виртуальный канал));

- UDP – (без установления соединения (датаграммный режим)).

ВВК – Временной виртуальный коммутатор (устанавливается пользователем).

ПВК – Постоянный временной канал (устанавливается администратором).

В датаграммном режиме каждый пакет передается независимо друг от друга. Используется для передачи коротких сообщений.

Протокол ТСР более надежный.

Перемешивание пакетов – пакеты проходят по разным путям, появляются в разное время.

Лекция №2.

Структурная схема системы ПДС.

В основном система передачи данных использует коммутацию пакетов.

Все системы используют дискретные сообщения. Для передачи которых используются дискретные сигналы (двухуровневые).

е.э – единичный элемент.

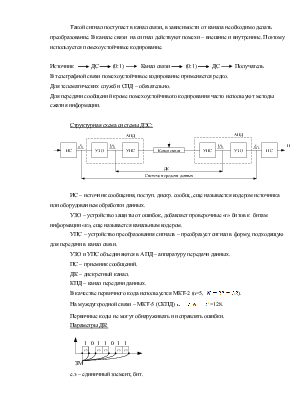

Такой сигнал поступает в канал связи, в зависимости от канала необходимо делать преобразование. В канале связи  на сигнал действуют помехи – внешние и внутренние. Поэтому используется помехоустойчивое кодирование.

Источник            ДС          (0:1)            Канал связи           (0:1)           ДС           Получатель

В телеграфной связи помехоустойчивое кодирование применяется редко.

Для телематических служб и СПД – обязательно.

Для передачи сообщений кроме помехоустойчивого кодирования часто используют методы сжатия информации.

Структурная схема системы ДЭС:

ИС – источник сообщения, поступ. дискр. сообщ., еще называется кодером источника или оборудованием обработки данных.

УЗО – устройство защиты от ошибок, добавляет проверочные «r» битов к  битам информации «к», еще называется канальным кодером.

УПС – устройство преобразования сигнала – преобразует сигнал в форму, подходящую для передачи в канал связи.

УЗО и УПС объединяются в АПД – аппаратуру передачи данных.

ПС – приемник сообщений.

ДК – дискретный канал.

КПД – канал передачи данных.

В качестве первичного кода используется МКТ-2 (n=5,  ).

На муждугородной связи – МКТ-5 (СКПД) =128.

Первичные коды не могут обнаруживать и исправлять ошибки.

Параметры ДК:

е.э – единичный элемент, бит.

ЗМ – значащие моменты, т.е. моменты перехода 0      1 или 1      0.

ЗП – значащая позиция – состояние дискретного сигнала между двумя соседними ЗМ.

 - длительность е.э – единичный интервал.

 - может состоять из 1,2,3 и т.д. элементов, т.е.

Но если в течении длительного времени не будет изменения состояния полярности, то система выйдет из синхронизма.

ЗИ – значащий интервал – длительность ЗП.

  [Бод] – скорость модуляции – это количество е.э. переданных за 1 сек.

Системы по скорости модуляции делятся на:

- низкоскоростные:

- среднескоростные:

- высокоскоростные:

При  используется однократная модуляция (ОФМ, ЧМ).

При  используется многократная модуляция (комбинированная модуляция (АМ+ФМ), 2-х кратная (ДОФМ), 3-х кратная (ТОФМ)).

Необходимо, чтобы выполнилось условие:

 - допустимая скорость модуляции, где  - полоса пропускания канала связи.

Качество передачи информации осуществляется коэффициентом ошибки
