РАСЧЕТ СИЛОВОГО УПРАВЛЯЕМОГО ВЫПРЯМИТЕЛЯ

СОДЕРЖАНИЕ

1. ЗАДАНИЕ НА КУРСОВУЮ РАБОТУ........................................... 2

2. СОДЕРЖАНИЕ РАСЧЕТНО-ПОЯСНИТЕЛЬНОЙ ЗАПИСКИ.... 2

3. ОБЩИЕ УКАЗАНИЯ ПО ВЫПОЛНЕНИЮ РАБОТЫ.................. 2

4 РСЧЕТ ВЫПРЯМИТЕЛЯ.................................................................. 5

4.1. Исходные данные для расчета...................................................... 5

4.2. Расчет силового трансформатора.................................................. 6

4.3. Выбор тиристоров силового преобразователя............................. 7

4.3.1 Определение характеристик импульсов управления тиристорами.......................................................................................... 9

4.4. Расчет сглаживающего реактора................................................. 13

4.5. Расчет внешних характеристик преобразователя...................... 14

4.6. Составление принципиальной схемы......................................... 18

СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ И ЛИТЕРАТУРЫ................................................................................... 22

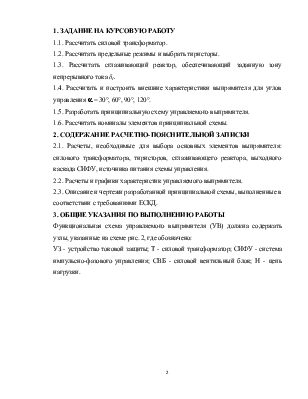

1. ЗАДАНИЕ НА КУРСОВУЮ РАБОТУ

1.1. Рассчитать силовой трансформатор.

1.2. Рассчитать предельные режимы и выбрать тиристоры.

1.3. Рассчитать сглаживающий реактор, обеспечивающий заданную зону непрерывного тока δI.

1.4. Рассчитать и построить внешние характеристики выпрямителя для углов управления  = 30°, 60°, 90°, 120°.

1.5. Разработать принципиальную схему управляемого выпрямителя.

1.6. Рассчитать номиналы элементов принципиальной схемы.

2. СОДЕРЖАНИЕ РАСЧЕТНО-ПОЯСНИТЕЛЬНОЙ ЗАПИСКИ

2.1. Расчеты, необходимые для выбора основных элементов выпрямителя: силового трансформатора, тиристоров, сглаживающего реактора, выходного каскада СИФУ, источника питания схемы управления.

2.2. Расчеты и графики характеристик управляемого выпрямителя.

2.3. Описание и чертежи разработанной принципиальной схемы, выполненные в соответствии с требованиями ЕСКД.

3. ОБЩИЕ УКАЗАНИЯ ПО ВЫПОЛНЕНИЮ РАБОТЫ

Функциональная схема управляемого выпрямителя (УВ) должна содержать узлы, указанные на схеме рис. 2, где обозначено:

УЗ - устройство токовой защиты; Т - силовой трансформатор; СИФУ - система импульсно-фазового управления; СВБ - силовой вентильный блок; Н - цепь нагрузки.



Защита от перегрузок и коротких замыканий обычно осуществляется автоматическим выключателем с электромагнитным и тепловым расцепителями. Кроме того, должна быть предусмотрена защита тиристоров от коммутационных перенапряжений в виде -цепочек, шунтирующих каждый вентиль.

При расчете параметров силового трансформатора принять активные потери короткого замыкания РК = 2.5 % от его номинальной мощности, а напряжение короткого замыкания UK = 3 % от номинального вторичного фазного напряжения.

Цепь нагрузки управляемого выпрямителя (см. рис. 1, в) включает в свой состав якорную цепь двигателя, а также эквивалентное сопротивление Rэ выпрямителя и индуктивность реактора Lp. Сопротивление Rэ обусловлено процессами коммутации в выпрямителе и его численное значение рассчитывается с использованием результатов расчета силового трансформатора Т, а значение Lp определяется исходя из условия обеспечения заданной зоны δI непрерывного тока якорной цепи двигателя.

4 РСЧЕТ ВЫПРЯМИТЕЛЯ

4.1. Исходные данные для расчета

В расчетах используются каталожные данные двигателя постоянного тока П61 независимого возбуждения со стабилизирующей последовательной обмоткой номинальным напряжением Uн = 220 В.  Основные технические характеристики двигателя П61:

-  номинальный ток якоря Iян = IН IB = IH – UH/RB = 29,08 А;

-  номинальная мощность РН = 5,15 кВт;

-  номинальная скорость вращения пнmax = 750 об/мин.;

-  суммарное сопротивление обмотки якоря и добавочных полюсов

Rя + Rдп= 0,54+0,22 =0,76 Ом (при температуре 200с);

-  сопротивление стабилизирующей обмотки RCT = 0,326 Ом (при 200с); - RB = 216 Ом.

Номинальная ЭДС силового преобразователя UdO должна быть выбрана такой, чтобы обеспечивалась номинальная скорость вращения двигателя при возможном снижении напряжения сети на 10 % и ограничении минимального угла управления amin (обычно amin = 10°), а также содержать некоторый запас по напряжению (≈ 20%) для форсировки переходных режимов. Последнее требование является необходимым условием хорошей динамики при использовании комплекса «управляемый выпрямитель - двигатель» в составе замкнутой системы автоматического регулирования.



Средняя мощность на выходе выпрямителя

Pd =Ud0*Id =296*29,08=8608 Вт,(2)где Id - номинальный ток выпрямителя, Id = Iян

Полученные значения являются исходными для расчета силового трансформатора преобразователя.

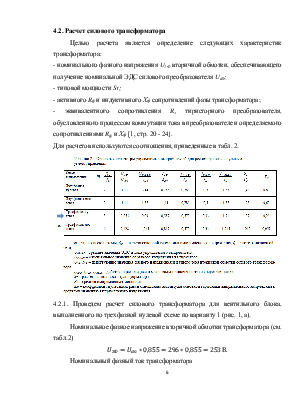

4.2. Расчет силового трансформатора

Целью расчета является определение следующих характеристик трансформатора:

-  номинального фазного напряжения U вторичной обмотки, обеспечивающего получение номинальной ЭДС силового преобразователя Ud0

-  типовой мощности ST;

-  активного Rф и индуктивного Хф сопротивлений фазы трансформатора;  -      эквивалентного    сопротивления     Rэ         тиристорного       преобразователя, обусловленного процессом коммутации тока в преобразователе и определяемого сопротивлениями Rф и Хф [1, стр. 20 - 24].
