Реализация одного канала СИФУ может быть проведена различными способами, например, как показано на рис. 8. На этой схеме транзистор VT1, резистор R3 и конденсатор Сl представляют собой генератор пилообразного напряжения, синхронизированный сетью через трансформатор ТИ. На компараторе DAl осуществляется сравнение пилообразного напряжения и напряжения управления П», в результате чего на выходе DAl формируются прямоугольные импульсы, фронт которых выделяется дифференцирующей цепочкой R8C2 и через транзистор VT2 выходного каскада СИФУ поступает на управление соответствующего тиристора СВБ.

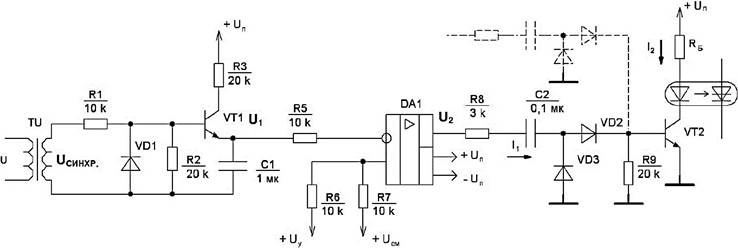

Рисунок 8 - Принципиальная схема одного канала СИФУ
Диаграммы напряжений, иллюстрирующие работу СИФУ, приведены на рис. 9.
Рисунок 9 – Диаграмма напряжений СИФУ
Подключение выходного каскада СИФУ к управляющей цепи силового оптотиристора показано на рис. 4, напряжение питания UП и сопротивление балластного резистора RБ определяются характеристиками входной цепи тиристора, вычисление этих параметров было выполнено в п. 4.3.
На полной принципиальной схеме СИФУ достаточно показать в развернутом виде один канал.
Синхронизация трехфазной нулевой схемы УВ показана в [1, рис. 3.16].
Защиту могут обеспечивать фильтры, устанавливаемые на выходе силового трансформатора [8]. Один из вариантов схемы подобного фильтра показан на рис. 10а, где точки а, Ь, с подключаются к выводам вторичных обмоток трансформатора.
Значение емкости Сl = С2 = С3 (мкФ) и сопротивление резисторов
Rl = R2 = R3 (Ом) можно рассчитать по формулам [7]
C1=(250…400)Iμ/U2Ф
где Iμ - намагничивающий ток трансформатора, U2ф - фазное вторичное напряжение трансформатора;
Rl = 300/С1.
Защита преобразователей от перенапряжений, вызванных коммутациями самих тиристоров (эффект накопления неосновных носителей), осуществляется при помощи RС-цепочек, включаемых параллельно тиристорам (рис. 10б).

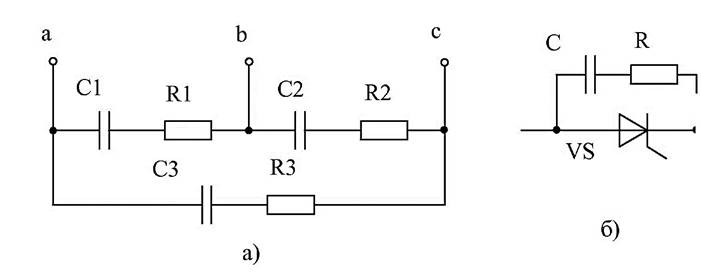

Рисунок 10 – Схемы защитных фильтров
Значение емкости С (мкФ) определяется по выражению [8]
С = 10IПР /UОБР, где IПР - прямой ток (амплитудное значение), протекающий через тиристор непосредственно перед коммутацией, А; UОБР - максимальное обратное напряжение (амплитудное значение), прикладываемое к тиристору, В.
Значение сопротивления резистора R обычно принимают в пределах
5 ... 50 Ом, мощность 10Вт.
1. Герасимов В.А. Системы подчиненного регулирования в электроприводах постоянного тока с тиристорными преобразователями: Учеб. пособие. - Владивосток: Изд-во ДВГТУ, 2006. - 139 с.
2. Герасимов В.А. Системы подчиненного регулирования в электроприводах постоянного тока с тиристорными преобразователями: учеб. пособие. - 2- е изд., перераб. и доп. - Владивосток: Изд-во ДВГТУ, 2008. - 168 с.
3. Мощные полупроводниковые приборы. Тиристоры: Справочник / В.Я.
Замятин, Б.В. Кондратьев, В.М. Петухов. - М.: Радио и связь, 1987. - 576 с.
4. Силовые полупроводниковые приборы: Справочник / О.Г. Чебовский, Л.Г. Моисеев, Р.П. Недошивин. - 2-е изд., перераб. и доп. - М.:
Энергоатомиздат, 1985. - 400 с.
5. Тиристоры: Справочник / О.П. Григорьев, В.Я. Замятин, Б.В. Кондратьев, С.Л. Пожидаев. - М.: Радио и связь, 1990. - 272 с.
6. Резисторы: Справочник / В.В. Дубровский, Д.М. Иванов, Н.Я. Пратусевич и др.; Под общ. ред. И.И. Четверткова и В.М. Терехова. - М.: Радио и связь, 1987. - 352 с.
7. Ковалев Ф.И. и др. Судовые статические (полупроводниковые) преобразователи. - л.: Судостроение, 1965. - 241 с.
8. Судовые электроприводы: Справочник / А.П. Богословский, Е.М. Певзнер, И.Р. Фрейдзон, А.Г. Яуре. - 2-е изд., перераб. и доп. В двух томах. Т.l. - л.: Судостроение, 1983. - 352 с.
9. Марков Б.А., Чичерин Н.И. Тиристорные судовые усилительнопреобразовательные устройства. - л.: Судостроение, 1967. - 260 с.
10. Расчет силового управляемого выпрямителя: метод. указания / сост. В. А. Герасимов. – Владивосток: Изд – во ДВГТУ, 2008. – 32 с.
