Расчет параметров буровзрывных работ

Страницы работы

5 страниц (Word-файл)

Содержание работы

Федеральное агентство по образованию

Государственное образовательное учреждение высшего профессионального образования

Российской Федерации

Санкт-Петербургский государственный горный институт им. Г.В. Плеханова

(технический университет)

Лабораторная работа №2

По дисциплине  Основы разработки месторождений открытым способом_________

________________________________________________________________________

(наименование учебной дисциплины согласно учебному плану)

Автор: студент гр.   ВД-02       ____________________  /Чертов А.В./

                                                               (подпись)                                (Ф.И.О.)

ОЦЕНКА:     _____________

Дата: ___________________

ПРОВЕРИЛ

Руководитель проекта   _________   ________________            /Опрышко Д.С./

                                             (должность)                (подпись)                                                   (Ф.И.О.)

Санкт-Петербург

2005 год

Расчет параметров БВР

Определение сопротивления по подошве

м

где β – угол наклона скважины к  горизонту, град.

      КТ – коэффициент трещиноватости, для монолитных пород КТ = 1; для трещиноватых КТ = 1,1; для сильнотрещиноватых  КТ = 1,2.

      dскв  - диаметр скважины, м.

       ρВВ – плотность заряда ВВ, кг/дм3.

       γп -  плотность взрываемых пород, т/м3.

 КВВ – коэффициент работоспособности ВВ (по отношению к граммониту 79/21) КВВ=1,1;

ЛСПП  проверяется из условия безопасного ведения работ (безопасного обуривания уступа), по формуле:

где WБ – линия сопротивления по подошве, обеспечивающая безопасное расположение бурового станка, м.

       α – угол откоса уступа, град. α=710

       H – высота уступа, м.

       с – безопасное минимальное расстояние от верхней бровки уступа, с=3м.

Находим диаметр скважины для нашего значения W=12м

 (Принимаем СБШ-320-36)

 Сетка скважин

  Принимаем расстояние между скважинами в ряду a=9м

где  m – коэффициент сближения скважинных зарядов.

           Принимаем расстояние между рядами b=10м

 Параметры заряда и взрывной скважины

Масса заряда: - в скважине первого ряда (кг)

кг

                        - второго и последующих рядов (кг)

кг

где q – удельный расход ВВ, кг/м3.

 Длина заряда ВВ необходимая для размещения расчетной массы взрывчатого вещества.

           м

где Р – количество ВВ размещаемое в 1 п.м. скважины, кг.

кг

где dскв – диаметр скважины, дм.

 Длина перебура

 lпер=

Длина скважин:

Для 1го ряда:

Для 2го ряда:

заряд в скважине перекрывается забойкой, длина которой принимается

Проверка скважины на вместимость необходимого заряда ВВ

Необходимо выполнение следующего условия



Эксплуатационные показатели взрывной скважины

Для скважины первого ряда

м3

для скважины второго и последующих рядов

м3

Средневзвешенный выход горной массы с 1 п.м. скважины

м3

где n – количество рядов скважин

где АЗ – ширина буровой заходки, м (принимается равной добычной).

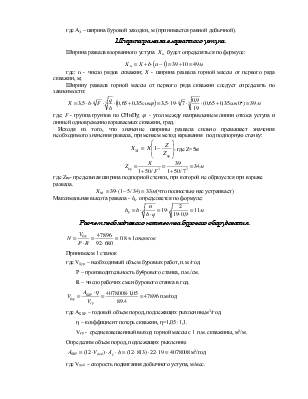

Ширина развала взорванного уступа

Ширина развала взорванного уступа будет определяться по формуле:

где: n - число рядов скважин; X - ширина развала горной массы от первого ряда скважин, м;

Ширину развала горной массы от первого ряда скважин следует определять по зависимости:

где: F - группа грунтов по СНиПу;  - угол между направлением линии откоса уступа и линией одновременно взрываемых скважин, град.

   Исходя из того, что значение ширины развала сильно превышает значения необходимого значения развала, применяем метод взрывания  под подпорную стенку:

где Z=5м

где Zпр- предельная ширина подпорной стенки, при которой не образуется при взрыве развала.

(что полностью нас устраивает)

Максимальная высота развала - hp. определяется по формуле:

Расчет необходимого количества бурового оборудования

Принимаем 1 станок

где Vбур – необходимый объем буровых работ, п.м./год.

       Р – производительность бу4рового станка, п.м./см.

       R – число рабочих смен бурового станка в год.

п.м/год

где АБВР – годовой объем пород, подлежащих рыхлению,м3/год.

       η – коэффициент потерь скважин, η=1,05÷1,1.

       Vср -  средневзвешенный выход горной массы с 1 п.м. скважины, м3/м.

Определим объем пород, подлежащих рыхлению

м3/год

где Vдоб – скорость подвигания добычного уступа, м/мес.
