Пусть есть три обрабатывающих устройства t0, t1, t2, организованные в виде конвейера. Это могут быть, например, станки на заводе или функциональные устройства конвейерного процессора и вообще любой конвейер, в котором каждое обрабатывающее устройство выполняет лишь часть общей работы, а результат будет выработан лишь последним из них.
Особенностью нашего конвейера является ограниченность емкости мест p1 и p2. Место p1 может вместить лишь два результата (место p1 сети должно быть 2-ограниченым) предшествующего этапа работы конвейера (вырабатывается переходом t0 ), а место p2 - три. Символ n в месте p0 означает наличие n фишек в нем, n - целое положительной число.
Сеть Петри, обеспечивающая необходимое прямое управление, приведена на рис. 3.7. Понятно, что в месте p1 не может накопиться более 2-х фишек при любых порядках срабатывания переходов сети. Две фишки в месте p4 говорят о наличии в p1 свободных емкостей для размещения 2-х результатов срабатывания перехода t0 . Места p1 и p2 часто еще называют асинхронными каналами, с их помощью реализуется программирование средствами асинхронного message passing interface (см. параграф 4.3.).
Задача Г.

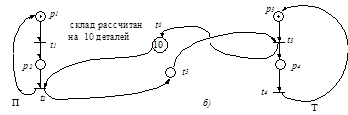

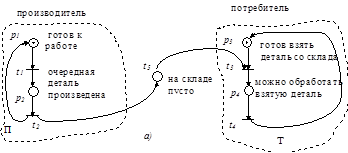

Сконструировать сеть Петри для управления двумя протекающими процессами: "производитель-потребитель". Производитель производит детали и отправляет на склад, потребитель берет детали со склада. Склад ограничен: Р <= 10.
Задача Д.
Сконструировать сеть Петри из фрагментов:
По формуле: *((((a;b),(a;c)) || d);e)
(a;b)= O à |a à O à |b à O
(a;c)= O à |a à O à |c à O
(a;b),(a;c)= O à |a à O à |b à O
O à |c à O
(((a;b),(a;c)||d)=
O à |a à O à |b à O
O à |c à O
|d
(((a;b),(a;c)||d);e=
O à |a à O à |b à O
O à |c à O |e à O
|d
*((((a;b),(a;c)||d);e)
 |
O à |a à O à |b à O
O à |c à O |e à O
|d

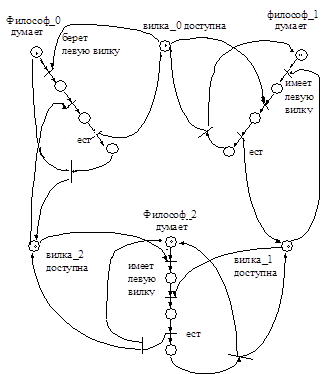

Задача Е. Задача 5-ти обедающих философов. Сконструировать сеть Петри для управления 3-мя обедающими философами такую, чтобы каждый философ был бы в состоянии гарантированно пообедать за конечное время.
Задача Ж.
Ж) Программа разделения двух множеств (Э.Дейкстра). Даны два множества натуральных чисел S и T. Сохраняя мощности множеств, необходимо собрать в S наименьшие элементы множества SÈT , а в T - наибольшие.
Small:: | Large::
mx:=max(S); a!mx; S:=S-{mx}; | a?y; T:=TÈ{y}; mn:=min(T);
b?x; S:=SÈ{x}; mx:=max(S); | b!mn; T:=T-{mn}; mn:=min(T);
*[mx > x -> | *[mn < y ->
a!mx; S := S-{mx}; b?x | a?y; T:=TÈ{y}; mn:=min(T); b!mn;
S:=SÈ{x}; mx:=max(S); | T:=T-{mn}; mn:=min(T);
] stop | ] stop
Написать неравенства при которых эта программа работает некорректно. Проверить программу на наборах множеств: S={5,10,15,20}и T={17,18,30,40}; S={5,10,15,20}и T={14,17,18,30,40}.
Решение.
Рис. 3.15.
Полученные выше условия некорректного поведения программы определены для (i-1)-го и i-го максимальных значений множества S и для (i-1)-го и i-го минимальных значений множества Т, (i =1,2, ...). Эти условия представлены диаграммами на рис. 3.15.б) и 3.15.в).
Иными словами, если между упорядоченными по убыванию элементами множества S и упорядоченными по возрастанию элементами множества Т на одном и том же расстоянии от начала выполнится одно из отношений рис. 3.15,б) или рис. 3.15,в), то исследуемая программа будет работать некорректно: она входит в дедлок.
Можно указать тестовый пример, на котором эта программа работает некорректно: S={5,10,15,20}, T={17,18,30,40,60}. Этот пример относится к первому типу некорректностей при i=1: первое же вхождение процесса Large в цикл приводит к дедлоку, поскольку Small завершится, не входя в цикл.
Задача З.
Задача "читатели-писатели". Писатели только модифицируют разделяемый объект, читатели - только считывают значение. Написать фрагменты программ работы этих процессов с помощью семафоров.
Begin
Semaphore mem_work:=1; reader_work:=1;
Int nOfReaders:=0;
Parbegin
Reader: begin
½A1:P(reader_work);
½If (nOfReaders=0) then p(mem_work);
½NOfReaders:=NOfReaders+1;
½V(reader_work);
½Reading;
½P(reader_work);
½If (nOfReaders=0) then v(mem_work);
½V(reader_work);
½Data processing
½Goto A1;
end
writter: begin
½A2: data producing
½P(mem_work);
½Data writting
½V(mem_work);
½Goto A2;
End
Parend
end
Задача И.
Задача взаимного исключения. Имеется несколько циклических процессов. Каждый процесс на каждом своем цикле имеет доступ к некоторому общему для всех процессов ресурсу и конфликтует с другими процессами при доступе к нему. Написать фрагмент программы для i -го процесса этой задачи.
Begin
Semaphore free:=1;
Parbegin
Pi:Li: begin
½P(free);
½{ do something critical };
½V(free);
½{ do some };
½goto Li;
½end;
parend;
end.
Задача К.
Задача "производитель-потребитель". Производитель производит продукцию и отсылает в ограниченный буфер, потребитель берет из этого буфера продукцию. Оба процесса циклические и конфликтуют при доступе к общему буферу. Написать фрагменты программ работы этих процессов с помощью семафоров
