Осцилографування фізичних процесів

Образков В.Є.

Коцаренко А.

Харків 2014

Лабораторна робота №2

Осцилографування фізичних процесів

1.1  Мета роботи: з’ясувати принцип дії електронного осцилографа, навчитися використовувати осцилограф для спостереження форми сигналу, вимірювання напруги, частоти, різниці фаз, дослідити явища, які виникають при складанні коливань однакового напрямку та взаємно перпендикулярних коливань.

1.2  Експериментальне дослідження фігур Лісажу. Схема лабораторної установки.

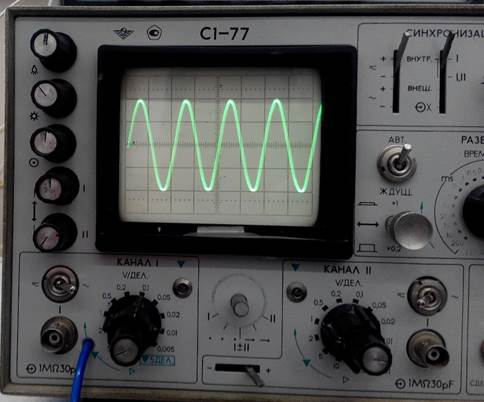

Рис. 1.1 – Схема для отримання синусоїди.

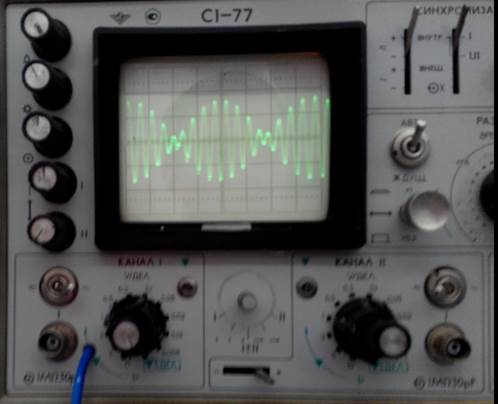

Рис 1.2 – Схема для отримання биття

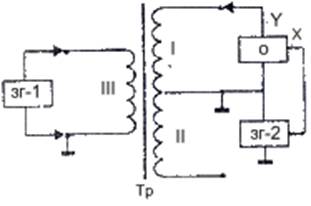

Рис. 1.3 – Схема для отримання фігури Лісажу

1.3 Експериментальні дослідження

1.3.1 Прилади та приладдя: електронний осцилограф, 2 генератори змінного струму.

Таблиця 1.1- Результати вимірювань

Ky,B/дел.	Y,дел.	Uy,B	Kx,мс/дел.	Х,дел.	Т,мс	ν,Гц
0,5	4	2	0,1	2	0,2	5000
0,2	4	0,8	50	2,5	125	8

1.4 Обробка експериментальних досліджень.

1.4.1 Визначення напруги.

Uy = Ky*Y;

= 0,5*4=2 (B);

 0,2*4=0,8 (B).

1.4.2 Визначення періоду коливань.

Т=Х*Kx;

= 0,1*0,2=0,2 (мс);

2,5*50=125 (мс).

1.4.3 Визначення частоти.

ν =1/T;

= 1/0,35 = 5000 (Гц);

= 1/(125*)=8 (Гц).

1.4.4 Отримання биття

=6*0,2*;

=1/Т=0,83* (Гц).

1.4.5 Отримання фігур Лісажу.

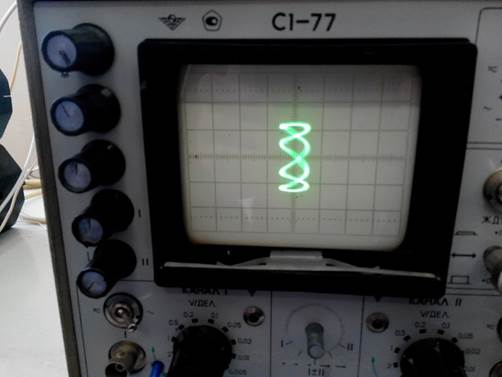

Рис 1.4. – Фігура при φ=3π/4, 2:11.

 , де

).

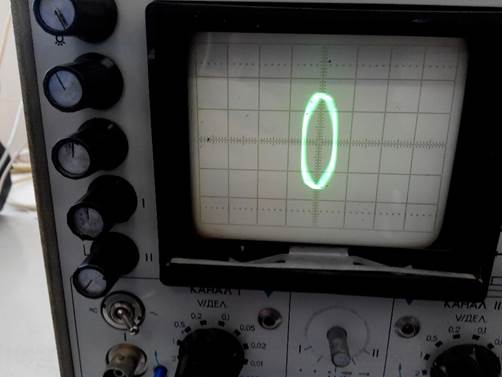

Рис 1.5 - Фігура при  φ=3π/4, 1:1.

 , де ;

 ).

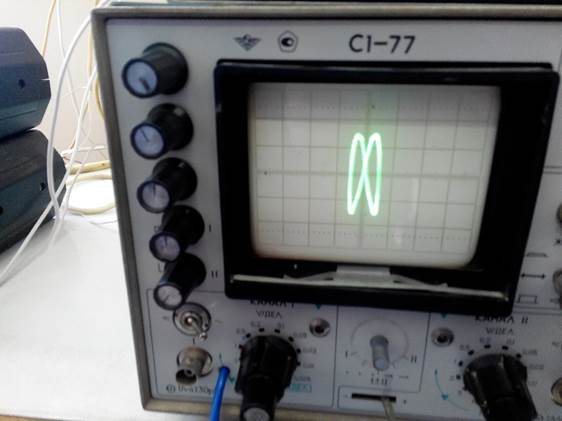

Рис 1.6. – Фігура при φ=3π/4, 1:4.

 , де

.

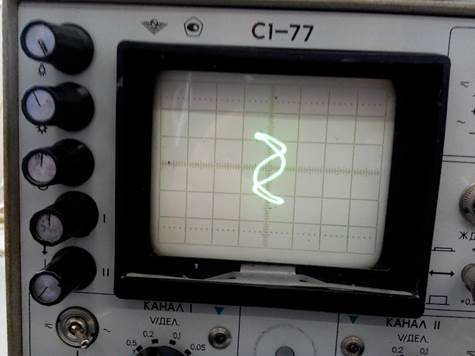

Рис 1.7. – Фігура при φ=3π/4, 1:3.

 ,де

.

Висновки: у результаті лабораторної роботи був з’ясований принцип дії електронного осцилографа. За його допомогою були проведені спостереження за формою сигналу, вимірювання напруги, частоти, різниці фаз, які виникають при складанні коливань одного напрямку та взаємно перепендикулярних коливань. Були отримані фігури Лісажу, стало зрозуміло, що їх форма залежить від відношень амплітуд, частот, і різниці фаз, які складають коливання.
