Оценка безопасности проекта реконструкции ЦРП 10 кВ. Безопасность жизнедеятельности. Анализ охраны труда на предприятии «ОАО ВС ЗМК». Опасные и вредные производственные факторы. Электробезопасность. Пожарная безопасность объектов ЦРП 10 кВ, ТП 2 и конденсаторной станции

Заземляющее устройство выполняется стальным уголком 63 х 63 х 4 мм на расстоянии 8 м друг от друга заглублёнными на 0,7 м от поверхности земли и связанными между собой стальной полосой с площадью сечения 40 х 4 мм².

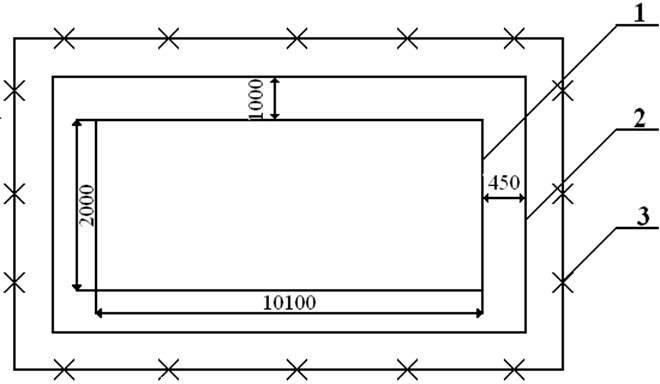

1 – площадь, занятая оборудованием; 2 - контур заземления; 3 - ограждение подстанции.

Рисунок 8.1 -  План заземляющего устройства

Определяем ток замыкания на землю:

,                                                  (8.1)

где I₃ – ток замыкания на землю, А

L _K – длинна кабельных линий, км.

А.

Определяем расчётное сопротивление грунта для вертикальных и горизонтальных полос связи:

,                                                (8.2)

.

,                                                (8.3)

.

Определяем сопротивление одного вертикального электрода

,                               (8.4)

.

,                                                (8.5)

Определяем сопротивление полосы связи:

,                                            (8.6)

.

Требуемое сопротивление заземляющего устройства

                                                      (8.7)

Согласно [ПУЭ] должно выполнятся условие R₃ < 4 Ом.

Так как условие не выполнено произведём расчёт повторного заземления. Сопротивление повторного заземления R_ПЗ не должно превышать 30 Ом при ρ_расч = 100 Ом × м и ниже. При ρ_расч > 100 Ом × м ПУЭ разрешает увеличивать сопротивление повторного заземления до:

,                                             (8.8)

.

Для повторного заземления принимаем уголок 63х63, сопротивление которого 54,48 < 60 Ом. Общее сопротивление всех повторных заземлителей

,                                                  (8.9)

.

,                                             (8.10)

.

9,08 < 20

Определяем расчётное сопротивление заземления нейтрали трансформатора с учётом повторных заземлений

,                                             (8.11)

.

Определяем теоретическое число стержней:

,                                                 (8.12)

.

Эти 8 стержней располагаем по периметру подстанции (l = 2 х 10,2 + 2 х 2 = 23,4 м), тогда расстояние между вертикальными электродами

,                                                  (8.13)

при n = 8, a/l = 3,05/2,5 = 1,22, h_В= 0,52 и h_Г = 0,34.

Тогда действительное число стержней по формуле

,                                (8.14)

С учётом повторных заземлений

,                                        (8.15)

.

8.7 Пожарная безопасность объектов ЦРП 10 кВ, ТП 2 и конденсаторной станции.

8.7.1. Организация пожарной охраны на предприятии

Пожар наносит громадный материальный ущерб и в ряде случаев сопровождаются гибелью людей. Поэтому защита от пожаров является важнейшей обязанностью каждого члена общества и проводится в общегосударственном масштабе.

Пожарная опасность электроустановок  относится к категории Е.

Пожарная безопасность объекта обеспечивается:

·  системой предотвращения пожара;

·  системой противопожарной защиты;

·  организационно-техническими мероприятиями.

Все помещения имеют таблички с указанием номера телефона вызова пожарной охраны, расположенные на видных местах. На предприятии имеется следующая документация по пожарной безопасности:

1. Общая инструкция о мерах пожарной безопасности на предприятии.

2. Инструкция по пожарной безопасности в цехах, лабораториях, мастерских, складах и т.п.

3. Инструкция по обслуживанию установок пожаротушения.

4. Инструкция по обслуживанию установок пожарной сигнализации.

В инструкции о мерах пожарной безопасности на предприятии отдельным разделом включены конкретные требования по пожарной безопасности и обязанности персонала при возникновении пожара.

Вся территория предприятия имеет капитальное ограждение и оборудованные контрольно-пропускные пункты, а также наружное освещение в соответствии с действующими нормами Подъезды к пожарным гидрантам в зимнее время очищаются от снега. На территории завода регулярно скашивается и вывозится трава.

На путях эвакуации имеется рабочее и аварийное освещение, а также указатели для выхода персонала в соответствии с действующими ГОСТами. Предусмотрена система оповещения людей о пожаре через радиоточку цеха.

Помещения распределительных устройств содержатся в чистоте. Раз в год, а по потребности и чаще, проводиться уборка коридоров от пыли. Электротехническое оборудование ЦРП чистится по утвержденному графику.  Сварочные работы в ЦРП проводятся только на оборудовании, которое
