Энергетический паспорт здания. Климатическая характеристика района строительства. Характеристика здания. Объемно-планировочное решение. Конструктивное решение. Спецификация заполнения проемов. Расчет звукоизоляции

1.  Климатическая характеристика района строительства.

Таблица 1

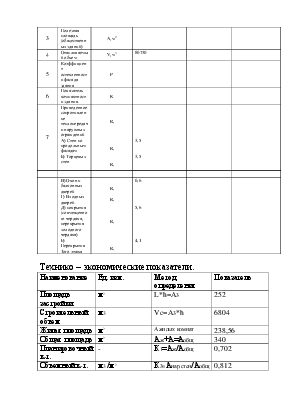

Технико – экономические показатели.

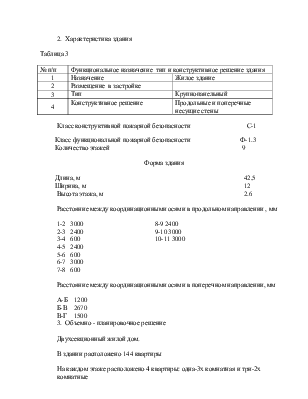

2.  Характеристика здания

Таблица 3

Класс конструктивной пожарной безопасности                                  С-1

Класс функциональной пожарной безопасности                              Ф-1.3

Количество этажей                                                                                9

Форма здания

Длина, м                      42,5

Ширина, м                                                                                             12

Высота этажа, м                                                                                   2.6

Расстояние между координационными осями в продольном направлении , мм

1-2   3000                                         8-9 2400

2-3   2400                                         9-10 3000

3-4   600                                           10-11 3000

4-5   2400

5-6   600

6-7   3000

7-8   600

Расстояние между координационными осями в поперечном направлении, мм

А-Б    1200

Б-В    2670

В-Г    1500

3.  Объемно - планировочное решение

Двухсекционный жилой дом.

В здании расположено 144 квартиры

На каждом этаже расположено 4 квартиры: одна-3х комнатная и три-2х комнатные

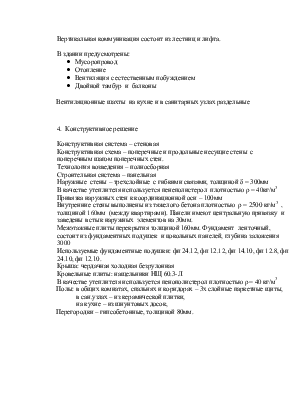

Вертикальная коммуникация состоит из лестниц и лифта.

В здании предусмотрены:

·  Мусоропровод

·  Отопление

·  Вентиляция с естественным побуждением

·  Двойной тамбур  и  балконы

Вентиляционные шахты  на кухне и в санитарных узлах раздельные

4.  Конструктивное решение

Конструктивная система – стеновая

Конструктивная схема – поперечные и продольные несущие стены  с  поперечным шагом поперечных стен.

Технология возведения – полносборная

Строительная система – панельная

Наружные  стены – трехслойные  с гибкими связями, толщиной δ = 300мм

В качестве утеплителя используется пенеполистерол  плотностью ρ = 40кг/м³

Привязка наружных стен к координационной оси – 100мм

Внутренние стены выполнены из тяжелого бетона плотностью  ρ = 2500 кг/м³  ,                                                               толщиной 160мм  (между квартирами). Панели имеют центральную привязку  и заведены в стык наружных  элементов на 30мм.

Межэтажные плиты перекрытия толщиной 160мм. Фундамент  ленточный, состоит из фундаментных подушек  и цокольных панелей, глубина заложения 3000

Используемые фундаментные подушки: фп 24.12, фп 12.12, фп 14.10, фп 12.8, фп 24.10, фп 12.10.

Крыша: чердачная холодная безрулонная

Кровельные плиты: нащельники НЩ 60.3-Л

В качестве утеплителя используется пенополистерол плотностью ρ = 40 кг/м³

Полы: в общих комнатах, спальнях и коридорах – 3х слойные паркетные щиты, в сан.узлах – из керамической плитки, на кухне – из шнунтовых досок,

Перегородки – гипсобетонные, толщиной 80мм.

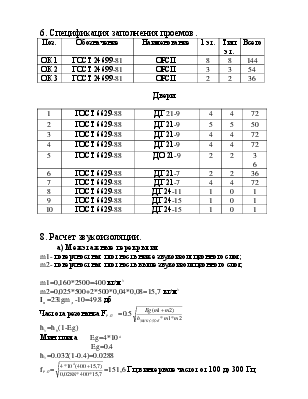

6. Спецификация заполнения проемов.

Двери

8. Расчет звукоизоляции.

а) Межэтажные перекрытия

m1- поверхностная плотность ниже звукоизоляционного слоя;

m2- поверхностная плотность выше звукоизоляционного слоя;

m1=0,160*2500=400 кг/м

m2=0,025*500+2*500*0,04*0,08=15,7 кг/м

I=23lgm-10=49.8 дб

Частота резонанса F=0.5

h=h(1-Eg)

Мин. плита       Eg=4*10

Eg=0.4

h=0.032(1-0.4)=0.0288

f==151,6 Гц в интервале частот от 100 до 300 Гц

I=54 дб >50 l, => удовлетворят требованиям.

Частота колебаний пола: f=0.5=0.5=148.7

I=60 дб < I=67 дб => проходит по требованиям б) между квартирами, несущих стен

=160 мм.

=2400 кг/м.

m==384 кг/м. к=1 при  1800 кг/м.

I=23lgm-10  при поверхностной плотности

m200 кг/м.

I=49.4 дб+2= 51,4 дб

Вывод: I>I => стена удовлетворяет требованиям по звукоизоляции.

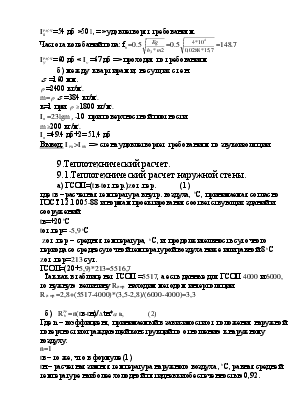

9.Теплотехнический расчет.

9.1.Теплотехнический расчет наружной стены.

а) ГСОП=(tв-tот.пер.)zот.пер.           (1) где tв – расчетная температура внутр. воздуха, С, принимаемая согласно ГОСТ 12.1.005-88 и нормам проектирования соответствующих зданий и сооружений.

tв=+20С

tот.пер= -5,9С

zот.пер – средняя температура, С, и  продолжительность суточного периода со среднесуточной температурой воздуха ниже или равной 8С

zот.пер=213 сут.

ГСОП=(20+5,9)*213=5516,7

Так как в таблице нет ГСОП =5517, а есть данные для ГСОП 4000 и 6000, то нужную  величину Rо тр  находим методом интерполяции:

R о тр =2,8+(5517-4000)*(3,5-2,8)/(6000-4000)=3,3

б)   R=n(tв-tн)/tн*в,               (2)

Где n – коэффициент, принимаемый в зависимости от положения наружной поверхности ограждающей конструкций по отношению к наружному воздуху.

n=1

tв – то же, что в формуле (1)

tн – расчетная зимняя температура наружного воздуха ,С, равная средней температуре наиболее холодной пятидневки обеспеченностью 0,92.

tн= -35С

tн -  нормативный температурный перепад между температурой внутреннего воздуха и температурой внешней поверхности ограждающих конструкций.

tн=4С

в – коэффициент теплоотдачи внутренней поверхности ограждающих  конструкций

в=8.7, Вт /мС

R=1*(20+35)/4*8,7=1,58мС /Вт в) R=(++++)*0,69= R,

в- то же, что в формуле (2)

н – коэффициент теплоотдачи наружной поверхности ограждающей конструкции, Вт /мС

н=23 Вт /мС

- толщина слоя, м.

- расчетный коэффициент теплопроводности материала слоя, Вт /мС

Теплофизические характеристики материалов стены.

3,14=()*0,81

х=0,15

Принимается толщина стены 0,30 м.

9.2. Теплотехнический расчет окон.

Tв=20С                           (tв-tн)=(20+35)=55С

Tн= -35С                         R=0,45+=0,56

Из таблицы приведенных сопротивлений теплопередаче окон, балконных дверей подбираем: обычное стекло и ьднокамерный стеклонакет в раздельных переплетах из обычного стекла.

9.3. Теплотехнический расчет чердачного помещения.

- расчетный коэффициент теплопроводности материала слоя, Вт /мС

Теплофизические характеристики материалов покрытия.

ГСОП=(tв-tот.пер.)zот.пер., где

tв – расчетная температура внут. воздуха, С, принимаемая согласно ГОСТ 12.1.005-88 и нормам проектирования соответствующего здания.

Tв=20С

zот.пер. – средняя температура, С, и продолжительность, сут. Периода со средней суточной температурой воздуха ниже или равной 8С

tот.пер.= -5,9С;   z=213 сут.

ГСОП= (20+5,9)*213=5517

R=(tв - tн)*n/(tн*в),  где

n – коэффициент, принимаемый в зависимости от положения наружной поверхности ограждающих конструкций по отношению к наружному воздуху.

n=0,9

tв – то же , что в формуле    (1)

tн – расчетная зимняя температура наружного воздуха, С, равная средней температуре  наиболее холодной пятидневки обеспеченностью 0,92.

tн= -35 С

tн – нормативный температурный перепад между температурой внутреннего воздуха и температурой внешней поверхности
