Шестиэтажный двухсекционный жилой дом со встроенным обувным магазином

Министерство образования и науки РФ

Красноярская архитектурно-строительная академия

Кафедра архитектуры гражданских и промышленных зданий

Пояснительная записка

к  курсовому проекту

5055017-291400-05

Шестиэтажный двухсекционный жилой дом

со встроенным обувным магазином

2005 г.

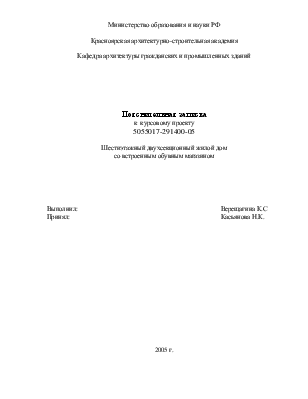

Министерство образования и науки РФ

Красноярская архитектурно-строительная академия

Кафедра архитектуры гражданских и промышленных зданий

Пояснительная записка

к  курсовому проекту

5055017-291400-05

Шестиэтажный двухсекционный жилой дом

со встроенным обувным магазином

Выполнил:                                                                                      Верещагина К.С

Принял:                                                                                           Касьянова Н.К.

2005 г.

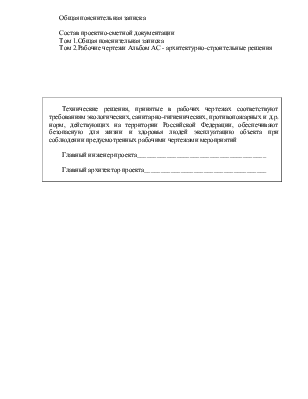

Общая пояснительная записка

Состав проектно-сметной документации

Том 1.Общая пояснительная записка

Том 2.Рабочие чертежи Альбом АС - архитектурно-строительные решения

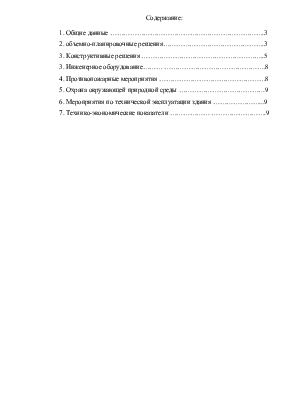

Содержание:

1. Общие данные …………………………………………………………….3

2. объемно-планировочные решения……………………………………….3

3. Конструктивные решения ………………………………………………..5

3. Инженерное оборудование……… ……………………………………….8

4. Противопожарные мероприятия …………………………………………8

5. Охрана окружающей природной среды …………………………………9

6. Мероприятия по технической эксплуатации здания …………………...9

7. Технико-экономические показатели ……………… …………………….9

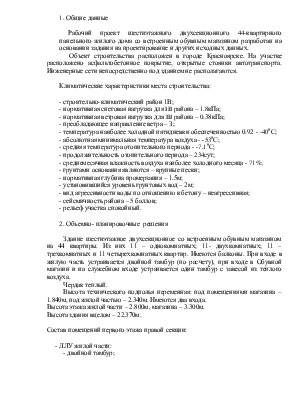

1. Общие данные

Рабочий проект шестиэтажного двухсекционного 44-квартирного панельного жилого дома со встроенным обувным магазином разработан на основании задания на проектирование и других исходных данных.

Объект строительства расположен в городе Красноярске. На участке расположено асфальтобетонное покрытие, открытые стоянки автотранспорта. Инженерные сети непосредственно под зданием не располагаются.

Климатические характеристики места строительства:

- строительно-климатический район 1В;

- нормативная снеговая нагрузка для III района – 1.8кПа;

- нормативная ветровая нагрузка для III района – 0.38кПа;

- преобладающее направление ветра – З;

- температура наиболее холодной пятидневки обеспеченностью 0.92 - -40⁰С;

- абсолютная минимальная температура воздуха - -53⁰С;

- средняя температура отопительного периода - -7,1⁰С;

- продолжительность отопительного периода – 234сут;

- среднемесячная влажность воздуха наиболее холодного месяца - 71%;

- грунтами основания являются – крупные пески;

- нормативная глубина промерзания – 1.5м;

- установившийся уровень грунтовых вод – 2м;

- вид агрессивности воды по отношению к бетону – неагрессивная;

- сейсмичность района – 5 баллов;

- рельеф участка спокойный.

2. Объемно- планировочные  решения

Здание шестиэтажное двухсекционное со встроенным обувным магазином на 44 квартиры. Из них 11 – однокомнатных; 11- двухкомнатных; 11 – трехкомнатных и 11 четырехкомнатных квартир. Имеются балконы. При входе в жилую часть устраивается двойной тамбур (по расчету), при входе в Обувной магазин и на служебном входе устраивается один тамбур с завесой из теплого воздуха.

Чердак теплый.

Высота технического подполья переменная: под помещениями магазина – 1.840м, под жилой частью – 2.340м. Имеются два входа.

Высота этажа жилой части – 2.800м, магазина – 3.300м.

Высота здания вцелом – 22.370м.

Состав помещений первого этажа правой секции:

- ЛЛУ жилой части:

- двойной тамбур;

- камера мусороудаления;

- Обувной магазин:

- Торговый зал;

- Вспомогательные помещения:

- Кабинет директора;

- Бухгалтерия с главной кассой;

- Помещение для отдыха персонала;

- Гардеробная;

- Помещение охраны;

- Приемочная товара;

- Помещение хранения и подготовки товара к продаже;

- Помещение хранения упаковочных материалов;

- Помещение сбора мусора;

- Помещение хранения упаковочного инвентаря;

- Электрощитовая.

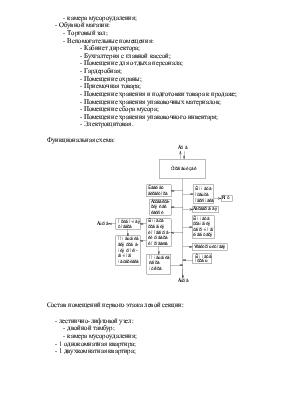

Функциональная схема:

Состав помещений первого этажа левой секции:

- лестнично-лифтовой узел:

- двойной тамбур;

- камера мусороудаления;

- 1 однокомнатная квартира;

- 1 двухкомнатная квартира;

- 1 трехкомнатная квартира;

- 1 четырехкомнатная квартира.

Состав помещений одной секции типового этажа:

- лестнично-лифтовой узел:

- 1 однокомнатная квартира;

- 1 двухкомнатная квартира;

- 1 трехкомнатная квартира;

- 1 четырехкомнатная квартира.

3.  Конструктивные решения

Конструктивная система стеновая. Конструктивная схема с продольными и поперечными несущими стенами. Строительная система - крупнопанельная. Плиты перекрытия опираются по контуру и трем сторонам, анкеруются между собой, и со стеновыми панелями, чем и обеспечивается пространственная жесткость конструкции.

Конструкции здания:

Фундаменты – на сваях с оголовниками и сборным железобетонным ростверком по ГОСТ19804-90 и серии 164-ИЖ4.1-1;

Стены наружные – трехслойные панели на гибких связях толщиной 350мм (по расчету, см. Приложение к КП) по ГОСТ 11024-84*;

Стены внутренние – железобетонные панели толщиной 120мм и 100мм по ГОСТ 12504-80;

Перекрытия – сплошные железобетонные панели толщиной 160мм по ГОСТ 12767-94;

Перегородки – гипсобетонные толщиной 80мм по ГОСТ 9574-90; перегородка между жилой частью и магазином (на первом этаже) устраивается из гипсокартонных листов по ГОСТ 6266-97 на относе 40мм от гипсобетонной стены по обеим сторонам (см. приложение к КП);

Санузлы – объемные сантехкабины по ГОСТ 18048-80*;

Лестницы – сборные железобетонные марши и сплошные площадки по ГОСТ 9818-85*;

Шахта лифтовая – сборные железобетонные блоки по ГОСТ 17538-82* и серии 1.117-1 выпуск 1-1;

Балконы – плоские железобетонные плиты толщиной 100мм по ГОСТ 25697-83; ограждения ж/б  экраны;

Крыша – сборная железобетонная с теплым чердаком и внутренним
