отмеченной точки найти с помощью паровых таблиц и h, s – диаграммы параметры Vx, hx, Ux, sx, rx .

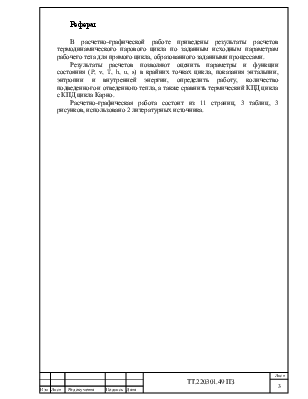

Реферат
В расчетно-графической работе приведены результаты расчетов термодинамического парового цикла по заданным исходным параметрам рабочего тела для прямого цикла, образованного заданными процессами.
Результаты расчетов позволяют оценить параметры и функции состояния (P, v, T, h, u, s) в крайних точках цикла, показания энтальпии, энтропии и внутренней энергии, определить работу, количество подведенного и отведенного тепла, а также сравнить термический КПД цикла с КПД цикла Карно.
Расчетно-графическая работа состоит из 11 страниц, 3 таблиц, 3 рисунков, использовано 2 литературных источника.

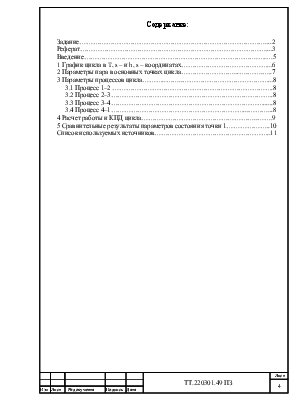

Содержание:
Задание…………………………………………………………………………....2
Реферат…………………………………………………………………………....3
Введение…………………………………………………………………….….…5
1 График цикла в T, s – и h, s – координатах…………………………………...6
2 Параметры пара в основных точках цикла……………………...….…….…..7
3 Параметры процессов цикла………..……..…………………………………...8
3.1 Процесс 1–2 ……………………………………………………………….8
3.2 Процесс 2–3………………………………………………………………..8
3.3 Процесс 3–4……………………………………………………………......8
3.4 Процесс 4–1……………………………………………………...………...8
4 Расчет работы и КПД цикла……………………………………………..…….9
5 Сравнительные результаты параметров состояния точки 1………………..10
Список используемых источников……………………………………………..11

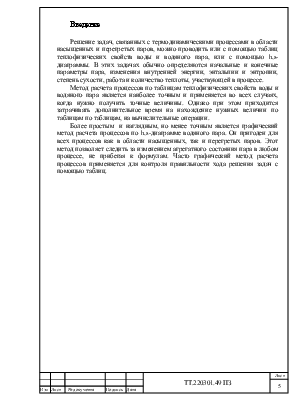

Введение
Решение задач, связанных с термодинамическими процессами в области насыщенных и перегретых паров, можно проводить или с помощью таблиц теплофизических свойств воды и водяного пара, или с помощью h,s-диаграммы. В этих задачах обычно определяются начальные и конечные параметры пара, изменения внутренней энергии, энтальпии и энтропии, степень сухости, работа и количество теплоты, участвующей в процессе.
Метод расчета процессов по таблицам теплофизических свойств воды и водяного пара является наиболее точным и применяется во всех случаях, когда нужно получить точные величины. Однако при этом приходится затрачивать дополнительное время на нахождение нужных величин по таблицам по таблицам, на вычислительные операции.
Более простым и наглядным, но менее точным является графический метод расчета процессов по h,s-диаграмме водяного пара. Он пригоден для всех процессов как в области насыщенных, так и перегретых паров. Этот метод позволяет следить за изменением агрегатного состояния пара в любом процессе, не прибегая к формулам. Часто графический метод расчета процессов применяется для контроля правильности хода решения задач с помощью таблиц.

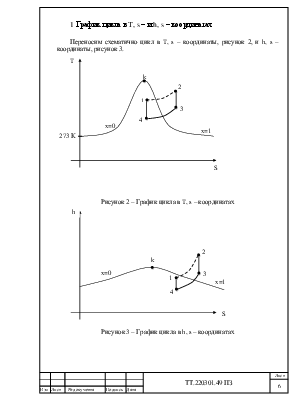

1 График цикла в T, s – и h, s – координатах
Переносим схематично цикл в T, s – координаты, рисунок 2, и h, s – координаты, рисунок 3.
![]() |
![]() |
Рисунок 2 – График цикла в T, s – координатах
![]() |
|||||
![]() |
|||||
![]() |
|||||
Рисунок 3 – График цикла в h, s – координатах

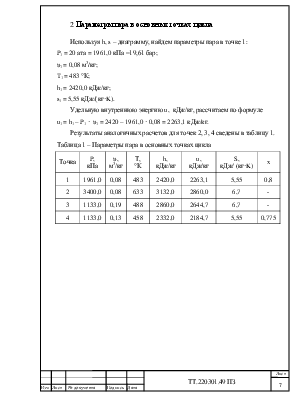

2 Параметры пара в основных точках цикла
Используя h, s – диаграмму, найдем параметры пара в точке 1:
P1 = 20 ата = 1961,0 кПа =19,61 бар;
υ1 = 0,08 м3/кг;
T1 = 483 °К;
h1 = 2420,0 кДж/кг;
s1 = 5,55 кДж/(кг·K).
Удельную внутреннюю энергию u, кДж/кг, рассчитаем по формуле
u1 = h1 – P1 · υ1 = 2420 – 1961,0 · 0,08 = 2263,1 кДж/кг.
Результаты аналогичных расчетов для точек 2, 3, 4 сведены в таблицу 1.
Таблица 1 – Параметры пара в основных точках цикла
Точка |
P, кПа |
υ, м3/кг |
Т, °К |
h, кДж/кг |
u, кДж/кг |
S, кДж/ (кг·K) |
x |
1 |
1961,0 |
0,08 |
483 |
2420,0 |
2263,1 |
5,55 |
0,8 |
2 |
3400,0 |
0,08 |
633 |
3132,0 |
2860,0 |
6,7 |
- |
3 |
1133,0 |
0,19 |
488 |
2860,0 |
2644,7 |
6,7 |
- |
4 |
1133,0 |
0,13 |
458 |
2332,0 |
2184,7 |
5,55 |
0,775 |
3 Параметры процессов цикла
3.1 Процесс 1–2 (изохорический)
3.2 Процесс 2–3 (адиабатический)
3.3 Процесс 3–4 (изобарический)
3.4 Процесс 4–1 (адиабатический)
Сводим результаты расчетов в таблицу 2
Таблица 2 – Энергетические результаты в процессах цикла:
Процессы |
l, кДж/кг |
q, кДж/кг |
∆h, кДж/кг |
∆u, кДж/кг |
∆s, кДж/(кг·K) |
1-2 |
0 |
596,9 |
712,0 |
596,9 |
1,15 |
2-3 |
215,3 |
0 |
– 272,0 |
– 215,3 |
0 |
3-4 |
– 68,0 |
– 528,0 |
– 528,0 |
– 460,0 |
– 1,15 |
4-1 |
– 78,4 |
0 |
88,0 |
78,4 |
0 |
|
|
|
0 |
0 |
|
4 Расчет работы и КПД цикла
Работа цикла, lЦ, кДж/кг, определим по формуле:
lЦ = = 215,3 – 68,0 – 78,4 =
68,9 кДж/кг,
Определим количество подведённого тепла в цикле:
q1 = 596,9 кДж/кг.
Определим количество отведённого тепла в цикле:
q2 = 528,0 кДж/кг.
Определим количество полезно использованного тепла в цикле:
qпол = 68,9 кДж/кг.
Определим термический КПД цикла:
ηT = =
= 0.12 < 1.
Определим термический КПД цикла Карно, имеющего одинаковые с расчетным циклом значения максимальной и минимальной температуры:
ηTК = 1 – = 1 –
= 0,28 < 1
Сравниваем термический КПД цикла и термический КПД цикла Карно:
ηTК > ηT.
5 Сравнительные результаты параметров состояния точки 4
rx по диаграмме:
Сводим результаты расчетов в таблицу 3
Таблица 3 – Сравнительные результаты параметров состояния водяного пара
