Расчет насосной установки для обеспечения нефтепродуктами ТРК

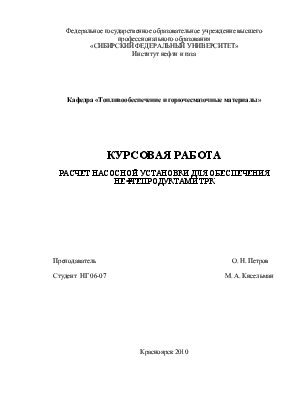

Федеральное государственное образовательное учреждение высшего профессионального образования

«СИБИРСКИЙ ФЕДЕРАЛЬНЫЙ УНИВЕРСИТЕТ»

Институт нефти и газа

Кафедра «Топливообеспечение и горючесмазочные материалы»

КУРСОВАЯ РАБОТА

рАСЧЕТ НАСОСНОЙ УСТАНОВКИ ДЛЯ ОБЕСПЕЧЕНИЯ НЕФТЕПРОДУКТАМИ ТРК

Преподаватель                                                                                  О. Н. Петров

Студент  НГ 06-07                                                                        М. А. Кисельман

Красноярск 2010

Содержание

Введение                                                                                                                   4

1.  Расчет установки                                                                                           6

2.  Подбор насоса                                                                                                9

3.  Устройство и принцип работы насоса                                                      11

4.  Техническое обслуживание и ремонт насоса12

Вывод                                                                                                                      15

Список используемой литературы16

Введение

Насосом называют машину, предназначенную для преобразования механической энергии двигателя в энергию потока жидкости.

Насосы являются одним из наиболее распространенных типов гидравлических машин. Они отличаются разнообразным конструктивным исполнением, что иногда затрудняет их классификацию. Поток жидкой среды в насосе создается в результате силового воздействия на жидкость в проточной камере или в рабочей камере насоса. По виду рабочей камеры и сообщения ее со входом и выходом насоса различают насосы динамическиеиобъемные.

К первой группе относятся насосные агрегаты, где жидкость под воздействием гидродинамических сил перемещается в камере постоянно сообщающихся с входом и выходом насоса.

В группу динамических относят:

·  лопастные (центробежные и осевые насосы);

·  насосы трения (вихревые, дисковые, червячные гидроструйные);

·  инерционные (вибрационные).

В объемных насосах перемещение рабочей среды осуществляется под воздействием поверхностного давления при периодическом изменении объема насосной камеры попеременно сообщающейся с входом и выходом насоса.

К объемным относят:

·  насосы возвратно-поступательного действия (поршневые, плунжерные);

·  ротационные (шестеренчатые и винтовые).

Определяющими техническими параметрами насосов являются подача (расход), напор и мощность.

Подача – это количество жидкости, перекачиваемое в единицу времени. Подача выражается в м³/с.

Напор – это приращение механической энергии единицы веса жидкости, прошедшей через насос. Напор выражается в метрах столба перекачиваемой жидкости.

Мощность – это энергия, подводимая к насосу от двигателя в единицу времени. Мощность выражается в кВт. Она больше полезной мощности на величину потерь. Потери складываются из гидравлических, объемных и механических потерь.

Гидравлические потери – это трение, вихреобразование при течении жидкости в проточной части насоса.

Объемные потери обусловлены наличием зазора в насосе.

Механические потери вызваны трением нерабочей поверхности рабочих колес о жидкость.

     Допустимый вакуум – это допустимое разряжение во всасывающем патрубке насоса, создаваемое рабочими органами машины.

Коэффициент быстроходности – это величина, равная скорости вращения эталонного колеса, подобного натурному насосу с одинаковыми объемным и гидравлическим КПД.

1.  Расчет установки

Расчет всасывающей линии заключается в определении высоты положения насоса под уровнем нефтепродуктов в резервуаре R. В условиях ограниченной вакуумметрической высоты на входе в насос и большого диапазона колебания источника нефтепродуктов высота положения насоса является одной из важнейших характеристик обеспечения нормальной работы насосной установки.

Задачу решаем с помощью уравнения Бернулли, записанного для сечений по поверхности нефтепродуктов в резервуаре R при отметке  (по этой отметке проходит и плоскость 0-0) и перед входом в насос, предварительно установив общий расход насосной установки как сумму расходов потребителей:

.                                        (1.1)

Отсюда:

;

;

                                                              (1.2)

В решении скорость в резервуаре R принята равной нулю; путевые и местные потери энергии на всасывающей линии сопоставимы (и ); коэффициент сопротивления всасывающей линии

;                                                                 (1.3)

коэффициент сопротивления всасывающей коробки и поворота
