Проектирование цеха по производству минераловатных плит повышенной жёсткости, страница 2

Сырье поступает (по разгрузочному устройству) через галерею на закрытый склад, оборудованный мостовым грейферным краном ГМК 12,5; последний подает сырье в отделение подготовки шихты, где оно сушится, измельчается (до 2 мм), а оттуда направляется в промежуточные бункеры. Отсюда компоненты сырья направляются в двухвальный смеситель. Далее шихта поступает в ванные печи и в фидер (сито), обогреваемый самостоятельными горелками, а затем по лотку непрерывно подается на валки центрифуги. Образовавшееся волокно потоком воздуха направляют в камеру волокноосаждения и укладывают в виде ковра на сетчатом транспортере.

В качестве синтетического связующего вещества применяют феноло -формальдегидную смолу.

Минеральный ковер, пропитанный смазкой, поступает в камеру полимеризации для тепловой обработки (температура около 200 °С), а далее - на транспортер разделки, где охлаждается и разрезается на плиты.

Плиты обвертываются полиэтиленовой пленкой и отправляются на склад готовой продукции. Минераловатные плиты хранятся в металлических поддонах. Технологические выбросы, не содержащие паров фенола, выбрасываются через дымовую трубу (Н = 75 м).

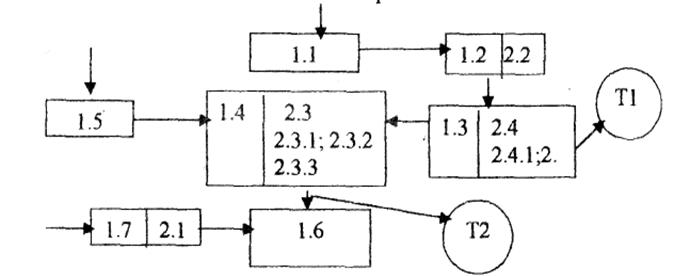

   Технологическая схема

Цех по производству минераловатных плит повышенной жесткости:

1 .Основное производство: 1.1 .Склад сырья; 1.2. Отделение подготовки шихты; 1.3. Отделение печей; 1.4. Отделение производства изделий (участки фидера, волокноосаждения, камеры полимеризации); 1.5. Отделение связки;

1.6. Склад готовой продукции; 1.7. Тарная мастерская;

2 .Подсобное производство; 2.1. Материально-технический склад; 2.2. Компрессорная; 2.3. Ремонтно-механическая мастерская; 2.4. Электроцех.

2.2. Характеристики здания:

Класс ответственности здания – II класс

Степень долговечности –

Категория здания по взрывопожарной и пожарной опасности – Ф5.1.

Количество пролётов – 3

Одноэтажное, расположение пролётов – 2 пролёта параллельные, 3-й пролёт перпендикулярно первым 2-м.

Пролёт в осях А-Г шириной 18м, протяжённостью  60м, высотой 10,8м, с шагом колонн в крайнем ряде 6м, средний ряд 12м. Имеются кранбалки и

Полёт в осях Д-И шириной 24м, протяжённостью 60м, высотой 10,8м, с шагом колонн в крайнем ряде 6м, средний ряд 12м. Имеются кранбалки.

Пролёт в осях 1-4 шириной 18м, протяжённостью 60м, высотой 8.4м, с шагом колонн 6м. Имеются кранбалки.

Пролёт в осях 5-9 шириной 24м, протяжённостью 60м, высотой 16,8м, с шагом 6м. Имеется мостовой кран.

Экспликация помещений

Номер по плану	Наименование	Площадь м2	Категория по взрыво- и пожароопасности
1.1 1.2 1.3 1.4 1.5 1.6 1.7 2.1 2.2 2.3. 2.3.1 2.3.2 2.3.3 2.4 2.4.1 2.4.2	Основное производство Склад сырья Отделение подготовки шихты Отделение печей Отделение производства изделий Отделение связки Склад готовой продукции Тарная мастерская Материально – технический склад Компрессорная РММ Слесарный участок Кузнечный участок Сварочный участок Электроцех Зарядный участок КИПиА Всего:	605 605 1058 1956 101 101 76 50 72 72 72 36 120 120 5140	Д Д Г Д В В Д А Г Д Д В А В

3. Конструктивное решение

3.1 Характеристика несущих конструкций

Конструктивная система здания – каркасная.

Конструктивная схема здания – рамно-связевая, состоит из поперечных рам и связей. Пространственная жесткость здания обеспечивается в поперечном направлении жестким закреплением колонн с фундаментами и шарнирным металлическими фермами. В продольном направлении –системой связей.

Вертикальные связи между колоннами портального типа располагаются центре температурных блоков (в шаге колонн по осям В-Г и Л-М).

Привязка колонн крайнего ряда – 250 мм.

Привязка колон среднего ряда – центральная.

Материал несущего каркаса здания – металл.



3.2 Характеристика ограждающих конструкций.

Стены производственного здания панельные полистовой сборки вертикальной разрезки. Конструкция стены – трёхслойная панель, навешиваемая на закладные детали колонн. Утеплитель облицован металлическим профилированным листом.

3.3. Теплотехнический расчет.

1. Стены

Стены производственного здания панельные полистовой сборки. Конструкция стены трёхслойная, последовательно монтируют ригели, внутреннюю обшивку, утеплитель и наружную обшивка. Обшивка – стальные профилированные листы, утеплитель – пенополиуретан.
