Проектирование цеха по производству литых керамических плиток

1. Введение

Курсовой проект разработан согласно задания на проектирование цеха по производству литых керамических плиток, тема № 6, вариант 1. Пояснительная записка к проекту содержит 23 страницы, графическая часть выполнена на 4^х листах формата А1.

2. Исходные данные для проектирования.

2.1. Характеристика объекта строительства.

Объект строительства – цех по производству литых керамических плиток. Вид строительства – новое.

2.2. Характеристика места строительства.

Место строительства – г. Ачинск. Строительно-климатический район 1 В, зона влажности – сухая(или нормальная). Особых условий не имеется. Расчетная температура воздуха наиболее холодных суток обеспеченностью 0,92 = -41 °С. Продолжительность отопительного периода z_от.пер.=237 сут. Средняя температура наружного воздуха за отопительный период t_от.пер.= -7,6 °C. Среднесуточная относительная влажность воздуха в наиболее холодный месяц 75 %. Средняя скорость ветра за период со среднесуточной температурой воздуха < 8 °C = 4,7 ^м/с. Преобладающее направление ветра за декабрь-февраль ЮЗ, а июнь-август З.

Направление  скорость ветра (январь)

Направление  скорость ветра  (июль)

2.3. Конструкции здания.

Строительные конструкции приняты в соответствии с действующими сериями, государственными стандартами и каталогами.

1)  Фундаменты – столбчатые монолитные серии 1.412-1/77 .

2) Балки фундаментные железобетонные ГОСТ 28737-90

Балки на 6 м (Серия 1.415.1-2) - 1БФ60

3) Колонны ГОСТ 25628-90

Колонны типа КК - для каркасов зданий, оборудованных мостовыми электрическими опорными кранами, при стропильных конструкциях покрытий с прямолинейным нижним поясом.

Для зданий 10,8-14,4 м (Серия 1.423 1-5/88)

Колонны крайнего ряда с консолью 3КК120

Колонны среднего ряда с консолями 10КК120

Колонны типа К - для каркасов зданий без мостовых опорных и подвесных кранов и зданий, оборудованных подвесными кранами, при стропильных конструкциях покрытий с прямолинейным нижним поясом.

Для зданий высотой 10,8-14,4 м  (Серия 1.423.1-3/88)

Колонны крайнего ряда 2К120

Колонны среднего ряда 3К132

Колонны крайнего ряда 2К144

Колонны типа КД - для каркасов зданий, оборудованных электрическими опорными и подвесными кранами и зданий без кранов.

Для зданий высотой 15,6; 16,8 и 18,0 м (Серия 1.424.1-9)

Колонны среднего ряда с консолями1КД156

4) Балки подстропильные ГОСТ 20372-90

Подстропильные балки (Серия 1.462.1-18) - 1БП6, БП12

5) Подкрановые балки стальные ГОСТ 23121-78

6) Кран мостовой однобалочный ГОСТ 22045-89

для работы в помещениях, управление с пола, грузоподъемность 5 т

Код ОКП 31 5714 1129 02

Кран однобалочный мостовой подвесной грузоподъемность 5 т

Код ОКП - 31 5724 1122 03

Кран однобалочный мостовой подвесной грузоподъемность 3,2 т.

Код ОКП - 31 5725 1217 03

7) Балки фундаментные железобетонные ГОСТ 28737-90

Балки на 6 м (Серия 1.415.1-2) 1БФ60

8) КЖС

2.4. Теплотехнический расчет.

2.4.1. Стены

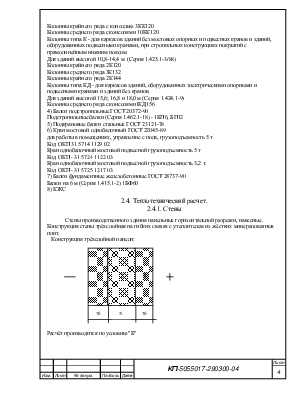

Стены производственного здания панельные горизонтальной разрезки, навесные. Конструкция стены трёхслойная на гибких связях с утеплителем из жёстких минераловатных плит.

Конструкция трёхслойной панели:

Расчёт производится по условию "Б"

Требуемое термическое сопротивление теплопередаче стены при требуемой температуре 18 ^ОС:

Нормируемый температурный перепад ∆ t^н, °С, для производственных зданий с сухим и нормальным режимами  =  t_в - t_р

е = jЕ/100% = 70*10,52/100% = 7,36

t(е) = 6,7

∆ t^н = 12 – 6,7 = 5,3 °С

R_о^тр =(1*(18-(-41))/(5,3*8,7) = 1,279 [м^{2 О}С/_Вт]

ГСОП = (18-(-7,6))*237 = 6067,2

Методом интерполяции:

R_о^тр[ ГСОП ] =2,2+(0,4*67,2)/2000= 2,213 [м^{2 О}С/_Вт]

R_о^тр[ ГСОП ] =2,213/0,81=2,732 [м^{2 О}С/Вт] – с учетом гибких связей.

R₀^тр=1/ α_н+ δ1/ λ1+ х/ λ2+ δ3/ λ3+ δ4/ λ4+1/ α_в

δ₂ = (2,732-((1/8,7)+(1/23)+(0,07/1,92)+(0,07/1,92))*0,052=0,130 [м]

δ₂ округляем до 0,160 [м]

δ_ст = 0.3 [м] = 300 [мм]

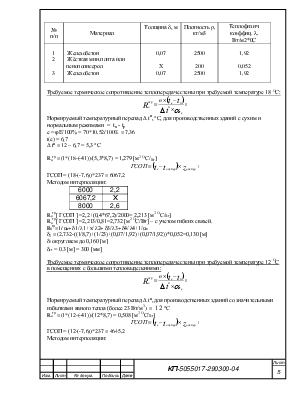

Требуемое термическое сопротивление теплопередаче стены при требуемой температуре 12 ^ОС в помещениях с большими тепловыделениями:

Нормируемый температурный перепад ∆ t^н, для производственных зданий со значительными избытками явного тепла (более 23 Вт/м³)  =  12 °С

R_о^тр =(1*(12-(-41))/(12*8,7) = 0,508 [м^{2 О}С/_Вт]

ГСОП = (12-(-7,6))*237 = 4645,2

Методом интерполяции:

R_о^тр[ ГСОП ] =1,8+(0,4*645,2)/2000= 1,929 [м^{2 О}С/_Вт]

R_о^тр[ ГСОП ] =1,929/0,81=2,38 [м^{2 О}С/Вт] – с учетом гибких связей.

R₀^тр=1/ α_н+ δ1/ λ1+ ^Х/ λ2+ δ3/ λ3+ δ4/ λ4+1/ α_в

δ₂ = (2,38-((1/8,7)+(1/23)+(0,07/1,92)+(0,07/1,92))*0,052=0,111 [м]

δ₂ округляем до 0,160 [м]

δ_ст = 0,3 [м] = 300 [мм]

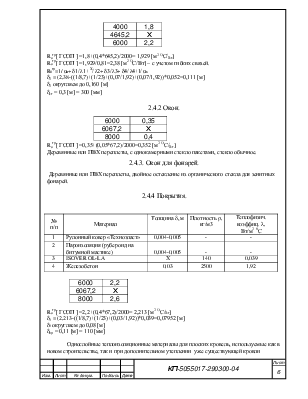

2.4.2 Окон.

R_о^тр[ ГСОП ] =0,35+(0,05*67,2)/2000=0,352 [м^{2 О}С/_Вт]

Деревянные или ПВХ переплеты, с однокамерными стекло пакетами, стекло обычное.

2.4.3. Окон для фонарей.

Деревянные или ПВХ переплеты, двойное остекление из органического стекла для зенитных фонарей.

2.4.4 Покрытия.

R_о^тр[ ГСОП ] =2,2+(0,4*67,2)/2000= 2,213 [м^{2 О}С/_Вт]

δ₃ = (2,213-((1/8,7)+(1/23)+(0,03/1,92))*0,039=0,07952 [м]

δ₃ округляем до 0,08 [м]

δ_кр = 0,11 [м] = 110 [мм]

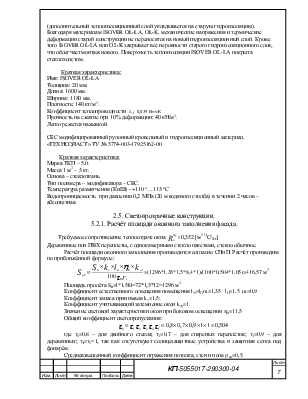

Однослойные теплоизоляционные материалы для плоских кровель, используемые как в новом строительстве, так и при дополнительном утеплении  уже существующей кровли (дополнительный теплоизоляционный слой укладывается на старую гидроизоляцию). Благодаря материалам ISOVER OL-LA, OL-K, механические напряжения
