Проектирование холодного водоснабжения и канализации жилого дома по исходным данным

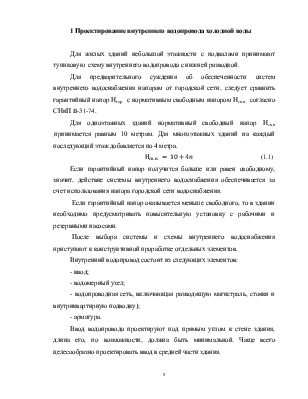

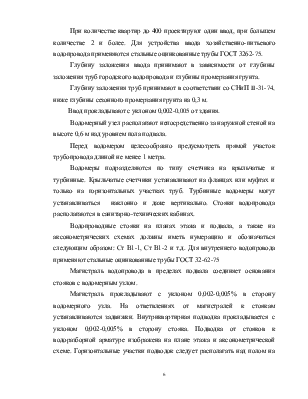

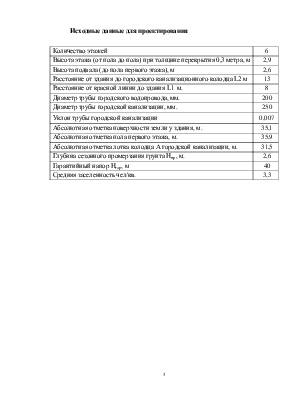

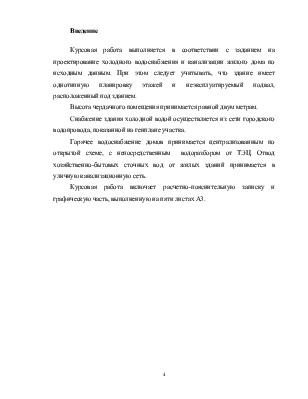

Также обязательно номер колодца, его диаметр, глубина заложения и отметка поверхности земли перед ним.

Также на аксонометрической схеме необходимо показать все фасонные части:

- гидравлические затворы;

- колена;

- тройники;

- крестовины;

- ревизии;

- прочистки.

Ревизии располагают на первом и последнем этажах здания. На средних этажах – через этаж.

Прочистки устанавливаются в подвалах на поворотных участках.

Выпуски из здания следует проектировать под прямым углом к наружной стене.

При большом заглублении наружной сети, на выпусках допускается устройство перепадов. Если перепад имеет величину до 0,3 м, то он выполняется открытым по бетонному водосливу с плавным входом в колодец. Если более 0,3 м, то он выполняется закрытым в виде стояка с сечением не меньше сечения подводящей трубы, либо выполняется в отдельном переходном колодце. Диаметр выпуска для малоэтажных зданий принимается равный наибольшему диаметру подключаемого стояка. Для зданий, имеющих больше 9 этажей, диаметр выпуска определяется гидравлическим расчетом.

Диаметр труб дворовой канализации составляет от 150 мм и более.

Наполнение для труб диаметром 150 мм рекомендуется принимать от 0,3 до 0,7.

Скорость движения сточных вод в трубопроводе должна быть не менее 0.7 м/с.

Дворовая сеть наносится на генплан участка, при этом в 1,5 – 2 м от красной линии должен быть контрольный колодец, который может быть совмещенным, то есть дополнительно выполнять функции поворотного или перепадного колодца.

7  Гидравлический расчет системы канализации

Гидравлический расчет производится только для горизонтальных участков системы канализации от выпуска из здания до городского канализационного колодца.

Присоединение выпусков канализации к дворовой сети производится шелыга в шелыгу.

Шелыга – верх трубы, лоток - низ.

Перепад в случае необходимости следует проектировать в контрольном канализационном колодце, который располагается перед красной линией.

По результатам расчета строится продольный профиль канализации.

На всех участках сети обязательно показывается длина, диаметр и уклон трубопровода.

Расчетный расход сточных вод определяется по следующей формуле

                                         (7.1)

где q_0к - нормативный удельный расход стоков от одного водоприемного прибора.

При расчете дворовой канализационной сети в качестве нормативного расхода берется расход унитаза, как наибольший из установленных в квартире, который равен 1,6 л/с.

Скорость движения сточных вод в дворовой канализации должна приниматься не менее 0,7 м/с.

Минимальные уклоны дворовой сети при диаметре 150 мм –0,007, при диаметре 200 мм - 0,005.

Таблица 2 – Гидравлический расчет канализации

ЗАКЛЮЧЕНИЕ

В ходе курсовой работы мы запроектировали систему внутреннего водоснабжения и водоотведения для шестиэтажного двухсекционного жилого дома на 24 квартиры, с высотой этажа 2,9 м.

Приняли хозяйственно-питьевую систему внутреннего водопровода, предназначенную для подачи воды, удовлетворяющей требованиям, установленным СанПин 2.1.4. 559-96 «Вода для питья, умывания, купания, приготовления пищи и других хозяйственных нужд».

Далее выполнен гидравлический расчет системы холодного водоснабжения с целью определения наиболее экономичных диаметров трубопроводов для пропуска расчетных расходов воды  с наименьшими потерями напора.

Для учета количества воды, подаваемой в здание, на  вводе мы установили счетчик. Приняли крыльчатый счетчик калибром 40 мм.

В здании жилого дома приняли хозяйственно-бытовую канализацию для отвода загрязненных вод от моек, умывальников, ванн, унитазов, установленных в квартирах. Рассчитаны внутренняя и дворовая канализационные сети.

Дворовая канализационная сеть проектировалась из чугунных труб
