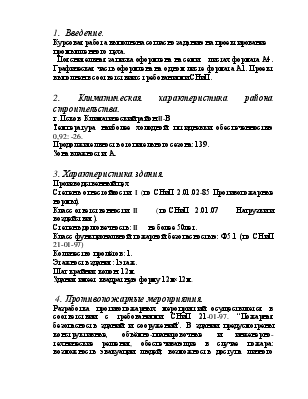

1.  Введение.

Курсовая работа выполнена согласно заданию на проектирование промышленного цеха.

Пояснительная записка оформлена на семи    листах формата А4. Графическая часть оформлена на одном листе формата А1. Проект выполнен в соответствии с требованиями СНиП.

2. Климатическая характеристика района строительства.

г. Псков  Климатический район II-В

Температура наиболее холодной пятидневки обеспеченностью 0,92: -26.

Продолжительность отопительного сезона: 139.

Зона влажности: А.

3. Характеристика здания.

Производственный цех

Степень огнестойкости: I (по СНиП 2.01.02-85 Противопожарные нормы).

Класс ответственности: II        (по СНиП   2.01.07        Нагрузки и воздействия).

Степень долговечность: II     не более 50лет.

Класс функциональной пожарной безопасностью: Ф5.1 (по СНиП   21-01-97)

Количество пролётов: 1.

Этажность здания: 1этаж.

Шаг крайних колон: 12м.

Здания имеет квадратную форму 12м×12м.

4. Противопожарные мероприятия.

Разработка противопожарных мероприятий осуществляется в соответствии с требованиями СНиП 21-01-97. “Пожарная безопасность зданий и сооружений”. В здании предусмотрены конструктивные, объёмно-планировочные и инженерно-технические решения, обеспечивающие в случае пожара: возможность эвакуации людей, возможность доступа личного состава пожарных подразделений и подачи средств пожаротушения к очагу пожара, не распространение пожара на рядом расположенные здания. Количество эвакуационных выходов: 2. Выходы расположены в осях Б-В, А-Б. Двери эвакуационных выходов на путях эвакуации отрываются по направлению выхода из здания. Для обеспечения тушения пожара и спасательных работ предусмотрены пожарные лестницы типа П1 в осях 1-3 (количество одна штука).

5. Конструктивные решения.

Конструктивная система: каркасная.

Конструктивная схема с поперечными рамами.

Технология возведения: полносборная.

Поперечную раму образуют колонны жестко заделанные в фундамент и ригели, жестко соединённые с колонами, поперечная рама обеспечивает жесткость и устойчивость здания, в продольном направлении обеспечивается совместной работой колон и дисков покрытия, привязка крайних колон к координационным осям нулевая, в торцах пролёта принято смещение оси колон внутрь здания с поперечно координационной оси на 500мм, материал несущего каркаса железобетон.

6. Элементы конструкции.

1.Фундамент под железобетонной колонной монолитно-столбчатый стаканного типа.

2. Колонны: железобетонные сплошного сечения (300×400) с номинальной высотой 5.400.

3. Стропильная конструкция БДР12.

4. Стены: бетонная 3-х слойная панель  с гибкими связями, в качестве утеплителя использован пенополистирол толщиной 100мм, общая толщина стены 250, нарезка панелей горизонтальная.

5. Перегородки: кирпичные, толщиной 120,380мм.

6. Перекрытия: ребристые плиты марки 1ПК (высотой 300мм, длиной 6м, шириной 3м).

 7. Теплотехнические расчеты

(расчеты производятся согласно СНиП II-3-79*). Условия эксплуатации ограждающих конструкций в зависимости от влажностного режима помещений и зон влажности (зона влажности А).

7.1 Наружные стены.

№ слоя

Наименование

ρ, кг/м3

δ , м

λ

1

бетон

1600

0,1

0,67

2

пенополистирол

200

X

0,041

3

бетон

1600

0,05

0,67

50

x

100

ГСОП=(18-(1,6)212)=4155сут*°С

4000 – 1,8

6000 – 2,2

Rтр=1,8+(2,2-1,8)155/6000-4000=1,83м2°С/Вт



Rтр=(1/а+ δ1/ λ1+ δ2/ λ2+ 1/b)r         а=8,7   b=23

r=0.91(приложение 13,по табл. 3)

1,83=(1/8,7+0,15/0,67+x/0,041+1/23)0,91

x=0,067м  округляем до 0,1м

7.2 Теплорасчет светопрозрачной конструкции.

ГСОП=4155сут*°С

4000 – 0,3

6000 -0,35

Rтр=0,3+(0,35-0,3)155/6000-4000=0,338 м2°С/Вт                                    (по приложению 6 СНиП 23-01-99)

Выбираем однокамерный стеклопакет из стекла с твердым селективным покрытием в алюминиевом  переплёте.

7.3 Теплотехнический расчет конструкции.

Ограждающая конструкция выполнена по ребристым плитам, в качестве утеплителя используется минераловатная плита повышенной жёсткости  ρ=200кг/м3.

Пароизоляция: 1 слой подкладочного рубероида.

Гидроизоляционный слой принят согласно  СНиП II-26-76 “Кровли”. Два слоя техноэласта марки  П и К.

слоя

Наименование

ρ, кг/м3

δ , м

λ

1

ж/б ребристая плита

2500

1,92

0,3

2

Жесткая минераловатная плита

200

0,51

х

Кровельный ковёр

Стяжка

Жесткая минераловатная плита

Пароизоляция ж/б ребристая плита покрытия




ГСОП=4155сут*°С

4000 – 2,5

6000 – 3,0

Rтр=2,5+(3-2,5)155/6000-4000=2,88 м2°С/Вт

Rтр=1/αв+ δм/ λм+х/ λут+1 /αn                                    αв=8,7

Х=0,13м                                                                                                        αn=23

Принимаем слой утеплителя  0,2м.

8. Спецификация элементов заполнения проёмов.

9. Ведомость перемычек.

10. Экспликация полов.

Конструкции полов приняты по СНиП 2.03.13-88.

11. Ведомость отделки помещений.

Цифрами обозначается номера образцов цвета по опорной школе СН 181-1. Все деревянные изделия окрасить эмалями светлых тонов. Наружния отделка кирпичной кладки  штукатурится цементно-песчаным раствором, расшивается и окрашивается.

12. ТЭП.

Fз=160,02м2

Fн=144м2

Fр=98,30м2

Vстр=1152,11м3

k1=0,68

k2=11,72

k3=0,11
