Проектирование помещений. Основное производство. Подсобное производство

1.  Основное производство:

1.1.  Склад сырья – 220 /12=18,333/18= 12,222/24=9,16

1.2.  Отделение подготовки компонентов – 367/24=15,29/18=20,38/12=30,58

1.3.  Отделение подготовки глазури – 294/18=16,33/24=12,25/12=24,5

1.4.  Массозаготовительное отделение – 514/24=21,416/18=28,55/36=14,277

1.5.  Отделение распределительной сушки – 734/18=40,77/24=30,58/36=20,38/36=20,4/42=17,48

1.6.  Прессово-сушильно-обжиговое отделение – 1689/24=70,375/18=93,83/36=46,92/42=40,21/48=35,18

1.7.  Отделение почтовых линий для производства плиток «Беркчия» – 1469/24=61,208/18=81,61/36=40,80/42=34,48/48=30,6

1.8.  Отделение сортировки, шпаклёвки, подсушки ковров –1249/18=69,388/24=52,04/36=34,69/42=29,74/48=26

1.9.  Склад бумаги – 36/6=6

1.10.  Помещение для варки клея 36/6=6

1.11.  Склад готовой продукции – 220/18=12,22/24=9,16/6=36,666/12=18,33

2.  Подсобное производство:

2.1.  Материально технический склад – 36/6=6

2.2.  Ремонтно-механическая мастерская – 120/18=6,66/24=5

2.3.  Лаборатория – 72/18=4/6=12/9=8

1  Основное производство:

1.1 Склад сырья – 220  (ГМК 5,0)

1.2 Отделение подготовки компонентов – 367

1.3 Отделение подготовки глазури – 294

1.4 Массозаготовительное отделение – 514

1.5 Отделение распределительной сушки – 734   (МР 2,0)

1.6 Прессово-сушильно-обжиговое отделение – 1689 (КБ 5,0)

1.7 Отделение почтовых линий для производства плиток «Беркчид» – 1469

1.8 Отделение сортировки, шпаклёвки, подсушки ковров –1249 (КБ 3,2)

1.9 Склад бумаги – 36 (МР 1,0)

1.10  Помещение для варки клея 36

1.11  Склад готовой продукции – 220 (КБ 5,0)

2   Подсобное производство:

2.1.  Материально технический склад – 36 (МР 2,0)

2.2.  Ремонтно-механическая мастерская – 120 (МР 2,0)

2.3.  Лаборатория – 72

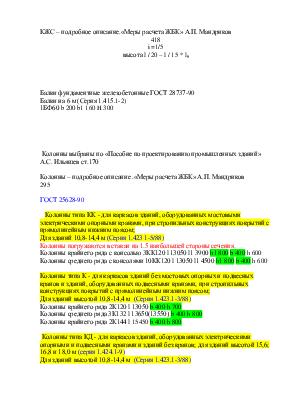

КЖС – подробное описание.«Меры расчета ЖБК» А.П. Мандриков

418

i =1/5

высота l / 20 – l / 15 * l₀

Балки фундаментные железобетонные ГОСТ 28737-90

Балки на 6 м (Серия 1.415.1-2)

1БФ60 b 200 b1 160 H 300

Колонны выбраны по «Пособие по проектированию промышленных зданий» А.С. Ильяшев ст.170

Колонны – подробное описание .«Меры расчета ЖБК» А.П. Мандриков

295

ГОСТ 25628-90

Колонны типа КК - для каркасов зданий, оборудованных мостовыми электрическими опорными кранами, при стропильных конструкциях покрытий с прямолинейным нижним поясом;

Для зданий 10,8-14,4 м (Серия 1.423 1-5/88)

Колонны погружаются в стакан на 1.5 наибольшей стороны сечения.

Колонны крайнего ряда с консолью 3КК120 l 13050 l1 3900 h1 800 b 400 h 600

Колонны среднего ряда с консолями 10КК120 l 13050 l1 4500 h1 800 b 400 h 600

Колонны типа К - для каркасов зданий без мостовых опорных и подвесных кранов и зданий, оборудованных подвесными кранами, при стропильных конструкциях покрытий с прямолинейным нижним поясом;

Для зданий высотой 10,8-14,4 м  (Серия 1.423.1-3/88)

Колонны крайнего ряда 2К120 l 13050 b 400 h 700

Колонны среднего ряда 3К132 l 13650(13550) b 400 h 800

Колонны крайнего ряда 2К144 l 15450 b 400 h 800

Колонны типа КД - для каркасов зданий, оборудованных электрическими опорными и подвесными кранами и зданий без кранов; для зданий высотой 15,6; 16,8 и 18,0 м (серия 1.424.1-9)

Для зданий высотой 10,8-14,4 м  (Серия 1.423.1-3/88)

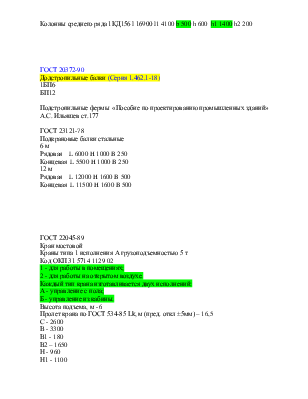

Колонны среднего ряда 1КД156 l 16900 l1 4100 b 500 h 600  h1 1400 h2 200

ГОСТ 20372-90

Додстропильные балки (Серия 1.462.1-18)

1БП6

БП12

Подстропильные фермы  «Пособие по проектированию промышленных зданий» А.С. Ильяшев ст.177

ГОСТ 23121-78

Подкрановые балки стальные

6 м

Рядовая    L 6000 H 1000 B 250

Концевая  L 5500 H 1000 B 250

12 м

Рядовая    L 12000 H 1600 B 500

Концевая  L 11500 H 1600 B 500

ГОСТ 22045-89

Кран мостовой

Краны типа 1 исполнения А грузоподъемностью 5 т

Код ОКП 31 5714 1129 02

1 - для работы в помещениях;

2 - для работы на открытом воздухе.

Каждый тип крана изготавливается двух исполнений:

А - управление с пола;

Б - управление из кабины.

Высота подъема, м - 6

Пролет крана по ГОСТ 534-85 Lk, м (пред. откл ±5мм) – 16,5

С - 2600

В - 3300

В1 - 180

В2 – 1650

Н - 960

Н1 - 1100

F -  -150

Положение крюка

L1 - 1075

L2 - 1180

Нагрузка на колесо при работе крана, кН – 33,90

Конструктивная масса, т –3,60

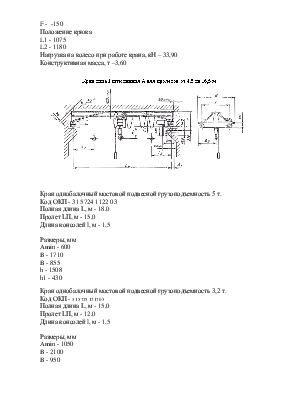

Кран однобалочный мостовой подвесной грузоподъемность 5 т.

Код ОКП - 31 5724 1122 03

Полная длина L, м - 18,0

Пролет LП, м - 15,0

Длина консолей l, м - 1,5

Размеры, мм

Amin - 600

B - 1710

B - 855

h - 1508

h1 - 430

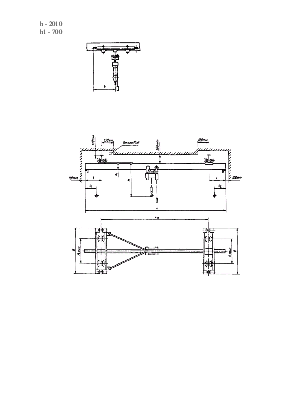

Кран однобалочный мостовой подвесной грузоподъемность 3,2 т.

Код ОКП - 31 5725 1217 03

Полная длина L, м - 15,0

Пролет LП, м - 12,0

Длина консолей l, м - 1,5

Размеры, мм

Amin - 1050

B - 2100

B - 950

h - 2010

h1 - 700
